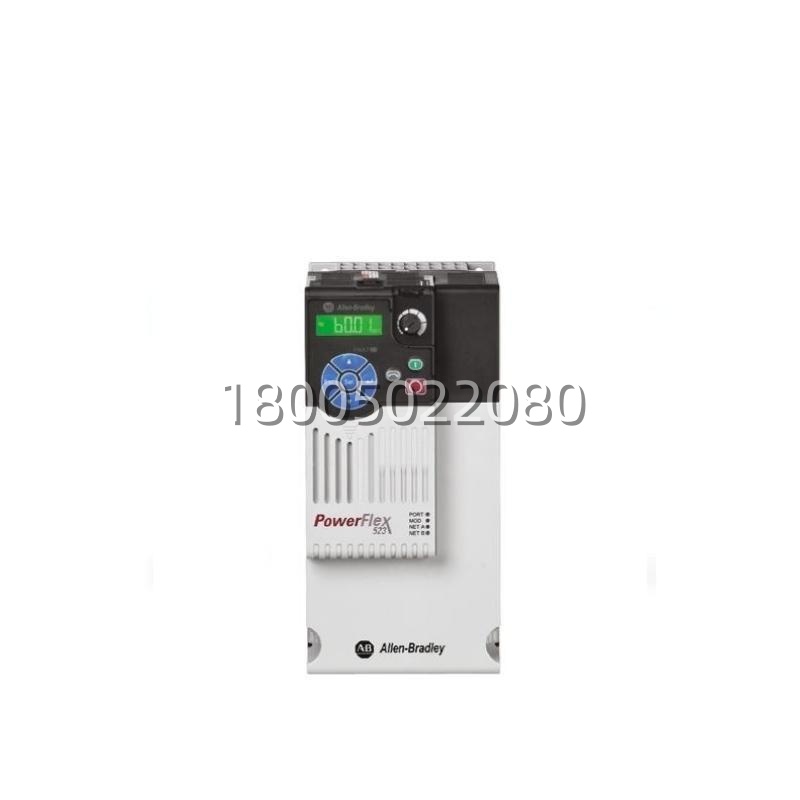

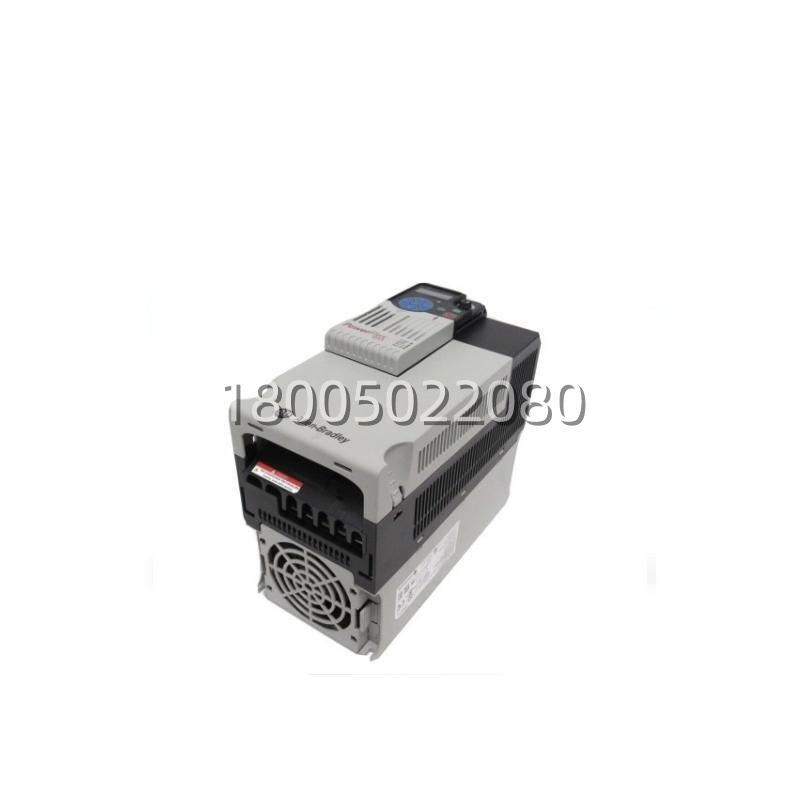

Allen-Bradley 25A-D030N104 产品概述
在工业自动化领域，当提到“美系通用变频器的标杆”，罗克韦尔艾伦-布拉德利的PowerFlex 525系列绝对是绕不开的名字。而这台25A-D030N104，正是该系列中覆盖最广的入门功率型号之一。别小看这0.75kW的功率，它浓缩了罗克韦尔“集成架构”的核心思想，是一款为简化机器制造和系统集成而生的智能驱动器。
您可以把25A-D030N104看作是设备制造商和系统集成商的“瑞士军刀”。它不仅仅是一个简单的电机调速装置，更是一个自带逻辑控制、丰富接口和网络连接能力的智能节点。在罗克韦尔的生态系统里，它能通过内置的双端口以太网接口，无缝接入EtherNet/IP网络，与CompactLogix或ControlLogix PLC进行高速、直接的通信，实现参数的集中配置、实时数据的透明访问以及强大的诊断功能。对于简单应用，其内置的4个数字输入和2个模拟输入足以连接本地按钮和传感器，2个继电器输出和1个模拟输出可用于状态指示和仪表驱动。这意味着，在很多场合下，一台25A-D030N104加上电机，就能构成一个完整的独立驱动单元，大大简化了外围电路设计。它的设计目标很明确：在提供可靠变频驱动性能的同时，最大限度地降低安装、接线和调试的复杂性，并为其在更广泛的智能制造网络中扮演角色做好准备。
Allen-Bradley 25A-D030N104 技术规格
产品型号：25A-D030N104
制造商：Rockwell Automation / Allen-Bradley
产品系列：PowerFlex 525 交流变频驱动器
额定功率：0.75 kW (1 HP)
额定输出电流：2.3 A @ 480V AC
输入电源：
- 电压：3相，380-480V AC， ±10%
- 频率：47-63 Hz
输出特性：
- 电压：0-输入电压
- 频率：0-500 Hz
控制特性：
- 控制方式：无传感器矢量控制 (SVC)， V/Hz控制
- 速度控制范围：1000:1 (SVC)， 40:1 (V/Hz)
- 速度控制精度：±0.5% 额定速度 (SVC)
内置I/O：
- 数字量输入：4路， 24V DC， 可编程
- 模拟量输入：2路， 0-10V DC 或 0/4-20mA， 可编程
- 继电器输出：2路， 可编程， 1A @ 240V AC
- 模拟量输出：1路， 0/4-20mA 或 0-10V DC， 可编程
内置通信：双端口嵌入式以太网 (EtherNet/IP)
防护等级：IP20 (无罩壳)， 可加装外壳
安装方式：底板安装
工作温度：0 至 50 °C (无降额)， 最高 60 °C (需降额)
认证：cULus， CE， RCM 等
主要特点和优势
这的优势，充分体现了现代紧凑型变频器的发展方向：“智能集成、易于使用、面向网络”。
首先，它的“智能集成”程度非常高。最大的亮点是内置了双端口EtherNet/IP交换机。这意味着，您不需要购买任何额外的通信卡，就能将它直接串联到以太网环网或线性拓扑中，节省了交换机端口和成本。通过EtherNet/IP，PLC可以像访问本地I/O一样，直接读写驱动器的所有参数（通过CIP通信），实现高级控制和无与伦比的诊断透明度。此外，其丰富的板载I/O（4DI， 2AI， 2RO， 1AO）在同类产品中相当慷慨，覆盖了大多数基本应用需求，省去了额外购买扩展模块的费用和空间。
其次，它“极其易于使用和调试”。随机附带的LCD显示键盘（HIM）界面友好，引导式菜单让参数设置变得直观。配合罗克韦尔的Connected Components Workbench (CCW) 免费软件，可以通过USB端口进行快速的参数配置、备份和恢复。软件中的启动向导功能，能一步步引导用户完成基本设置，大大降低了调试门槛。其“自整定”功能可以自动识别电机参数，优化无传感器矢量控制的性能。
最后，它“深度面向未来的网络化架构”。作为罗克韦尔集成架构的一部分，不仅能传输控制数据，还能通过EtherNet/IP支持CIP安全协议，实现网络安全的设备级防护。它支持设备级环网(DLR)，增强了网络可靠性。其设计充分考虑了与罗克韦尔的PLC、HMI、安全组件协同工作，在统一软件平台下进行编程、组态和诊断，为OEM设备商和最终用户提供了从单个驱动器到整个生产线的一致体验和更低的总体拥有成本。
