ABB 5SHY3545L0016 & 3BHB020720R0002 产品概述

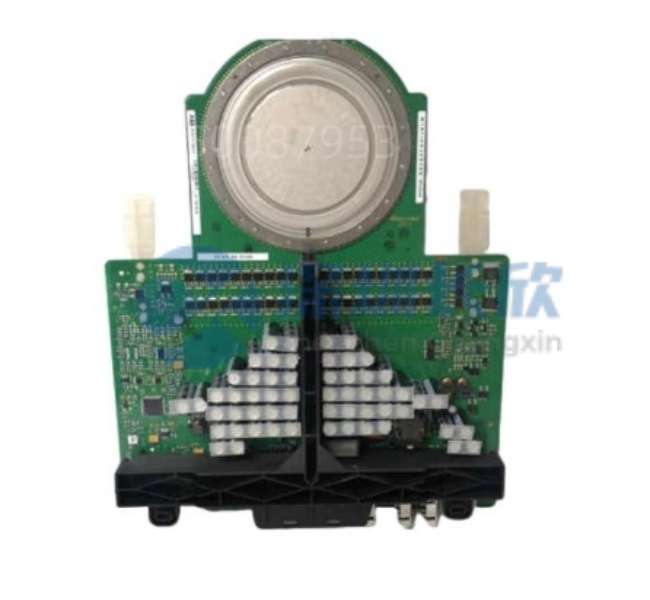

老铁，在兆瓦级以上的中压变频器世界里，ABB的IGCT技术曾经是皇冠上的明珠。这套组合拳里， 5SHY3545L0016 是实打实的“功率芯片”。IGCT可以理解为GTO(门极可关断晶闸管)的超级进化版，它把晶闸管的大电流能力和晶体管的快速关断特性揉在了一起。在ACS6000这类变频器的每个“相模块”里，它就是那个负责把直流电变成可变频率交流电的核心开关，承受着最高的电应力。
而 3BHB020720R0002.则是确保这个“大力士”听话的“指挥官”。它属于ABB模块总线(ModuleBus)系统的一部分，这是一个基于光纤的高速控制网络。这个模块充当了变频器主控制器(或上层DPU)与底层IGCT驱动单元之间的桥梁。它通过光纤接收精确的PWM(脉宽调制)开关指令，转换成驱动IGCT门极所需的强电流脉冲;同时，它又把IGCT模块的状态、故障信息实时反馈回去。一些资料还提到它具备数据安全防护和涡轮机械保护集成功能。简单说，没有 3BHB020720R0002 的精准指挥， 5SHY3545L0016 就是一块昂贵的硅;没有 5SHY3545L0016 的强大执行，指令也只是空中楼阁。
主要特点和优势
关于 5SHY3545L0016 (IGCT功率模块)：
首先，卓越的功率特性与高可靠性。IGCT技术融合了GTO的低通态损耗和类似IGBT的快速关断能力。这意味着它在导通时发热小、效率高，关断时速度快、开关损耗可控。其采用缓冲层和透明阳极等特殊结构，确保了开关过程的均匀性和稳定性，无需传统GTO所需的大型缓冲电路，简化了系统设计并提高了可靠性。
其次，适用于中高压大功率场景。其设计阻断电压高达4500V级别，电流承载能力在数百安培以上，专为0.5MVA至100MVA功率范围的变流器而生。这使得它成为大型轧机、矿山提升机、船舶推进、以及中等电压等级变频调速领域的理想选择。
关于 3BHB020720R0002 (控制接口模块)：
首先，高速可靠的光纤通信。采用ModuleBus光纤接口，传输速率达10Mbps，波长650nm。光纤通信天然抗电磁干扰，非常适合变频器内部的高噪声环境，确保了控制指令和状态信息传输的绝对可靠。
其次，增强的系统可用性与灵活性。该模块支持冗余配置和热插拔。在要求极高的应用中，可以配置冗余模块，主模块故障时备份模块无缝接管。热插拔功能允许在系统不停机的情况下更换故障模块，极大减少了维护停机时间。
再者，集成化智能功能。除了基础的通信驱动，资料显示它还能集成数据安全防护(识别组态篡改)、多系统(如DCS、现场总线)接入能力，以及用于涡轮机械保护系统的诊断与显示功能。这使它成为一个功能丰富的智能节点。
两者组合的协同优势：
精准控制与快速响应：高速光纤总线确保了对IGCT开关时刻的精确控制，这对于多电平变频器输出波形的质量至关重要。
系统级诊断与保护：控制模块可以实时监控IGCT状态，实现过流、过温等快速保护，并将信息上传，便于预测性维护。
简化设计与维护：原厂匹配的套件减少了系统集成时的兼容性风险，模块化设计也便于故障定位和备件更换。
Core Strengths and Performance Highlights:
The ABB 5SHY3545L0016 IGCT power module stands out for its unique blend of low conduction loss (inherited from thyristors) and fast, reliable switching capability (akin to transistors). This makes it exceptionally efficient and robust for medium-voltage, high-power converters ranging from 0.5 to 100 MVA, eliminating the need for bulky snubber circuits required by traditional GTOs.
The ABB 3BHB020720R0002 control interface module excels in providing high-speed, noise-immune communication via its 10 Mbps fiber-optic ModuleBus. It significantly enhances system availability by supporting redundant configuration and hot-swap capability, minimizing downtime during maintenance or failures.
Together, this pair forms a high-performance duo for demanding drive systems. The 3BHB020720R0002 ensures precise, timely delivery of switching commands to the 5SHY3545L0016. while simultaneously gathering vital status and diagnostic data. This synergy enables efficient power conversion, comprehensive system protection, and simplified maintenance for large-scale industrial applications.
应用领域
这对组合是典型的重工业“重器”，其应用领域集中在需要处理巨大电能的场合：
重型工业传动：这是其传统优势领域。包括钢铁冶金行业的轧机主传动、矿井提升机、水泥行业的大型回转窑驱动、船舶电力推进系统等。这些设备功率巨大(通常数兆瓦至数十兆瓦)，对驱动的可靠性、过载能力和效率要求极高。
能源与电力：用于风力发电变流器(特别是早期的大功率机型)、水力发电的调速系统、柔性交流输电系统（FACTS） 中的大功率变流装置(如STATCOM)。在电力系统中，可用于构建大容量、高电压的电网互联变流装置。
轨道交通：应用于电力机车和高速动车组的牵引变流器，将接触网的电能转换为驱动电机所需的变频变压交流电。
过程工业：如石油化工、有色金属冶炼行业的大型压缩机、鼓风机、泵类的调速节能改造，功率等级通常也在兆瓦级以上。
选型指南 / 购买建议
哥们儿，选这种级别的备件，必须慎之又慎，这里头水很深。
第一，绝对明确的系统匹配。您必须百分百确认您的设备是ABB的哪个系列(如ACS6000. ACS5000等)以及具体的功率单元型号。 5SHY3545L0016 和 3BHB020720R0002 通常有严格的配套关系，甚至同一系列不同功率段用的IGCT型号都可能不同。最好的办法是找到设备铭牌、电路板上的原始标签或原厂图纸上的部件号(Material Number)进行核对。
第二，理解部件角色，避免混淆。一定要分清： 5SHY3545L0016 是功率半导体器件，体积大、重量重、价值高，是能量转换的核心。 3BHB020720R0002 是控制通信模块，体积小，负责逻辑控制和信号传输。它们损坏的现象和排查方式完全不同。采购时也应向供应商明确您需要的是哪一个，还是成套购买。
第三，警惕信息矛盾与翻新风险。正如我们搜索所见，网络信息对这两个型号的描述有时混乱甚至矛盾(例如将3BHB020720R0002也描述为“可控硅模块”)。这可能是信息错误，也可能存在不同版本或衍生产品。市场上这类高端备件的翻新件、拆机件、仿制品很多。务必选择能提供清晰溯源(如原厂包装、批次号)、并能提供上机测试支持的可靠渠道。
第四，考虑技术迭代与替代。IGCT技术虽好，但近年来已被新一代的IGBT和SiC(碳化硅)模块在某些领域部分替代。在为您的老旧系统采购备件时，也需要评估其长期维护成本和技术寿命。有时，一套完整的系统升级可能比反复购买昂贵的古董备件更经济。
常见问题解答 (FAQ)
问： 5SHY3545L0016 和 3BHB020720R0002 必须一起更换吗?
答： 不一定，但高度相关。如果诊断明确是IGCT功率模块(5SHY3545L0016)击穿损坏，通常需要更换它。但同时，导致IGCT损坏的原因(如驱动信号异常、过流)可能也损坏了负责其驱动的控制接口模块(3BHB020720R0002)。因此，在更换功率模块时，强烈建议对控制模块进行彻底测试，有时预防性更换两者是更稳妥的做法，以避免新换的IGCT因驱动板故障而再次损坏。
问： 如何判断是 5SHY3545L0016 坏了还是 3BHB020720R0002 坏了?
答： 故障现象不同。 IGCT模块（5SHY3545L0016）损坏通常表现为：变频器报“短路”、“接地”或“功率单元故障”等严重警报，可能伴随熔断器烧断、爆炸声或明显烧焦痕迹。用万用表测量其主端子(阳极-阴极)可能呈现短路或异常阻值。 控制接口模块（3BHB020720R0002）损坏则可能表现为：该功率单元通信中断、状态指示灯异常、接收不到开关指令或反馈错误状态，但主电路可能没有明显短路。需要借助变频器的诊断软件和硬件测试工具进行判断。
问： 这个IGCT模块自己带驱动电路吗?还需要额外的“门极驱动单元”吗?
答： IGCT（集成门极换流晶闸管）的概念本身就包含了“集成门极驱动”。与传统的GTO需要外置庞大的驱动板不同，IGCT的驱动电路(GDU – Gate Drive Unit)在物理上和电气上都与晶闸管管芯紧密集成，通过低电感连接。因此，您购买的 5SHY3545L0016 模块本身已经包含了驱动部分。而 3BHB020720R0002 则是更上一层的控制与通信接口，它为IGCT的驱动电路提供经过光纤传输的、隔离的开关指令和电源。
客户案例分享 / 成功应用解析
华北某大型钢铁集团的热连轧生产线，其精轧机主传动采用多台ABB ACS6000中压变频器驱动，单台功率超过10MW。在一次抢修中，其中一套变频器的功率单元报警停机。现场工程师通过诊断系统发现该单元ModuleBus通信异常，初步怀疑是 3BHB020720R0002 控制接口模块故障。
更换了备用控制模块后，通信恢复，但系统上电测试时立即报出IGCT故障。进一步检查，发现对应的 5SHY3545L0016 IGCT模块在之前的故障中已经内部短路，但由于控制模块先坏，未能正确反馈此信息。厂方紧急联系备件供应商，需要同时提供 5SHY3545L0016 和 3BHB020720R0002 套件。
由于该型号IGCT模块价值高昂且货期长，供应商从紧急库存中协调了一套经过严格测试的套件，并在24小时内送达现场。更换后，系统一次性测试通过，保障了生产线在计划时间内恢复生产，避免了因轧线停产造成的巨额损失。这次经历让厂方深刻认识到，在这种级联系统中，核心功率器件和其控制单元的故障常常关联，备件储备和更换策略需要系统性地考虑。
相关产品
5SHY3545L0009. 5SHY3545L0014： 同系列其他型号的IGCT功率模块，可能对应不同的电压/电流等级。
3BHB019719R0101. 3BHE019719R0101： 可能与 5SHY3545L0016 配套的其他控制或驱动组件型号。
GVC736BE101. GVC736CE101： 可能与IGCT模块相关的门极驱动单元或接口板型号。
ACS6000： ABB的中压交流传动产品系列，是这对组合的典型应用平台。
ModuleBus： ABB用于传动系统内部通信的高速光纤总线系统， 3BHB020720R0002 是其接口模块之一。
CI840. CI801. TB842： ABB 800xA或AC 800M控制系统中与ModuleBus网络连接相关的通信接口模块。
安装与维护
安装前准备 (针对IGCT模块 5SHY3545L0016):
安全第一： 确保变频器完全断电，直流母线电容已充分放电(需等待规定时间并验电)。
防静电： 佩戴防静电腕带，接触模块前先触摸接地的金属框架。
清洁与检查： 清洁安装面(散热器)和模块底板，确保无灰尘、无旧导热硅脂残留。检查散热器表面平整无划痕。
工具与材料： 准备合适的扭矩扳手(按手册规定力矩紧固)、新的导热硅脂(或相变导热垫)、绝缘套管等。
仔细阅读手册： 严格遵循ABB提供的该型号IGCT模块的安装指南，特别是关于接触压力、螺栓拧紧顺序和力矩的要求。
安装前准备 (针对控制接口模块 3BHB020720R0002):
断电： 同样需要系统断电。
确认插槽： 确认模块在机架或板卡上的正确安装位置。
检查连接器： 检查光纤连接器和电气连接器是否清洁、完好，无针脚弯曲。
轻拿轻插： 对准导轨和连接器，平稳插入，听到锁扣“咔哒”声确认到位。
维护建议:
定期检查： 利用变频器自带的诊断软件，定期查看各功率单元及控制模块的状态参数、历史报警和寿命指示。
清洁散热： 定期清理功率柜的滤网和风道，确保IGCT模块的散热良好。过热是功率器件寿命的最大杀手。
紧固检查： 在大修期间，检查功率母排、控制板连接器等处的紧固情况，防止因振动导致松动。
备份配置： 对于 3BHB020720R0002 这类智能模块，确保其软件配置或固件有备份，以便在更换时快速恢复。
专业测试： 对于拆下的疑似故障IGCT模块，不建议非专业人员自行测试，应送交专业机构或原厂进行检测。
产品保障
我们深圳长欣自动化设备有限公司，深知像 ABB 5SHY3545L0016 和 3BHB020720R0002 这样的关键系统套件，对客户生产线的连续性意味着什么。我们承诺，所提供的每一件产品，均来自可追溯的可靠渠道。对于IGCT功率模块，我们提供原厂包装或经过专业测试机构认证的功能完好件;对于控制接口模块，我们确保其固件版本与客户系统兼容，并经过上电通信测试。
我们不仅仅是供应商，更是您设备维护的技术后盾。我们的团队可以协助您根据设备序列号核实准确的部件号，分析故障关联性，提供合理的更换建议。在工控备件领域，信誉就是生命线。选择与我们合作，您获得的是对产品可靠性的坚实保障和对技术问题的深入理解。无论您面临何种自动化备件挑战，都欢迎通过我们的平台www.cnplcdcs.com与我们联系，让我们共同守护您的生产稳定。
Product Assurance:
At Shenzhen Changxin Automation Equipment Co., Ltd., we recognize the critical role that components like the ABB 5SHY3545L0016 and 3BHB020720R0002 play in high-power drive systems. We are committed to supplying parts with verifiable provenance and assured functionality.
Our 5SHY3545L0016 IGCT modules are sourced as factory-original units or as certified tested replacements. For the 3BHB020720R0002 control interface modules, we verify firmware compatibility and perform power-on and communication loopback tests prior to shipment.
We position ourselves as a technical partner. Our team can help cross-reference part numbers based on your drive serial number, advise on failure analysis and replacement strategies for interconnected components, and provide support to minimize your system downtime.
Trust and reliability are the cornerstones of our business. When you source from us, you receive not only a product but also the confidence that comes from working with a knowledgeable and dependable supplier. For comprehensive support on your industrial automation spare parts needs, please connect with us through our platform at www.cnplcdcs.com. Let’s ensure the smooth operation of your critical processes together.
