别再用第三方网关了！YASKAWA CP-317-217IF 直插MP2300底板，省空间、省故障点、省成本！

产品简要说明

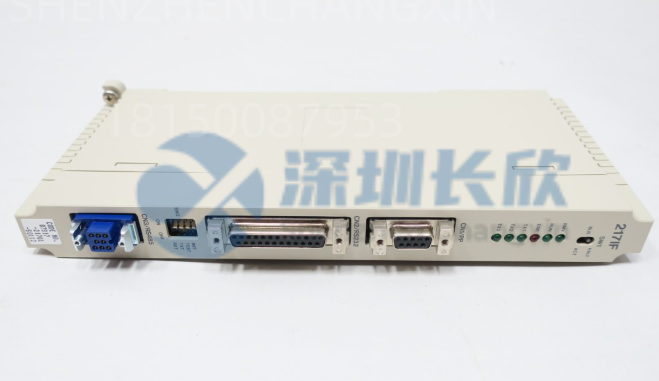

YASKAWA CP-317-217IF：这块MP系列PLC专用通信模块，那是工业现场的“万能翻译官”——通过RS-485接口，让Yaskawa MP2000 PLC直接与Modbus RTU设备对话。无论是变频器、温控表、电能表还是HMI，它都能稳定采集或下发数据。内置500V隔离、可设主/从模式、支持全波特率，是您构建低成本分布式系统的理想选择!

通信协议：Modbus RTU(主站/从站可配置)

接口类型：RS-485(2线半双工)

最大站数：31站(主站模式)

工作温度：–10°C 至 +55°C

YASKAWA CP-317-217IF 技术规格

产品型号：YASKAWA CP-317-217IF

制造商：Yaskawa Electric Corporation(日本安川电机)

产品类型：MP900 / MP2000 系列 PLC 通信接口模块

适用PLC平台：Yaskawa MP2300. MP2400. MP2100. MP940(需安装在CPU扩展槽)

通信接口：RS-485(2线制，半双工)

通信协议：Modbus RTU(支持 Master 主站或 Slave 从站模式)

波特率：300. 600. 1200. 2400. 4800. 9600. 19200 bps(软件可设)

数据格式：8位数据位，1或2停止位，无/奇/偶校验

最大从站数量：31(主站模式下)

电气隔离：500 Vrms(通信侧与PLC背板之间)

终端电阻：内置可切换120Ω终端电阻(通过DIP开关启用)

电源消耗：+5V DC，典型值 180 mA

安装方式：插入MP系列CPU模块右侧扩展槽(占用1个槽位)

尺寸(W×H×D)：约 30 × 120 × 100 mm

工作温度：–10°C 至 +55°C

存储温度：–25°C 至 +70°C

重量：约 220 g

YASKAWA CP-317-217IF 产品概述

在那些用Yaskawa MP2000做控制核心的自动化设备里，YASKAWA CP-317-217IF 就是打通“信息孤岛”的关键一环。它不搞花哨的以太网，就用最经典、最可靠的 RS-485 + Modbus RTU 组合，让PLC直接和现场智能设备“说同一种语言”。无论是读取10台变频器的电流频率，还是向温控表写入新设定值，YASKAWA CP-317-217IF 都能稳稳完成，绝不因干扰而丢包。

更难得的是它的“即插即用”设计。直接插在MP2300 CPU旁边，无需外接通信网关，省掉一个故障点、一根电源线、一套配置软件。通过MotionWorks IEC中的 Modbus功能块（如 MBOPEN, MBREAD, MBWRITE），工程师几行代码就能实现数据交互。在粉尘弥漫的包装车间、油污遍地的机加产线，YASKAWA CP-317-217IF 凭借500V电气隔离和宽温设计，默默守护着每一帧数据的完整。说白了，这模块不追求时髦，只追求一件事：让你的PLC，真正掌控全场。

主要特点和优势

YASKAWA CP-317-217IF 最大的优势，就是“原生集成，稳定可靠”。作为安川官方通信模块，它与MP系列PLC深度协同，通信任务由专用协处理器处理，不占用主CPU扫描周期。第二，500Vrms隔离有效阻断现场浪涌、地电位差对PLC的冲击——这在接地混乱的老厂房里至关重要。

第三，内置终端电阻可通过DIP开关一键启用，省去外部接线麻烦，特别适合快速调试或移动设备。第四，主/从模式灵活切换：做主站时可轮询31台设备;做从站时可被上位SCADA直接读取PLC内部数据，实现双通道监控。最后，它完全兼容标准Modbus RTU协议，无论是西门子变频器、欧姆龙温控器，还是国产电表，统统能接——这哪是通信卡?分明是安川给工程师的“万能钥匙”!

The YASKAWA CP-317-217IF communication interface module provides a robust, field-proven solution for integrating Yaskawa MP2000-series PLCs into Modbus RTU networks. Featuring 500 Vrms galvanic isolation, built-in 120Ω termination, and native support for both Master and Slave roles, it enables reliable data exchange with VFDs, temperature controllers, energy meters, and HMIs—without external gateways. Fully programmable via MotionWorks IEC using standard Modbus function blocks, the CP-317-217IF delivers deterministic communication in electrically noisy environments, making it the go-to choice for cost-sensitive yet mission-critical automation applications in packaging, material handling, and machine tool industries.

应用领域

YASKAWA CP-317-217IF 在哪儿发光?太多了!食品包装线上，它让MP2400同时读取5台伺服驱动器状态+3台温控表温度;小型水处理站中，它把PLC数据上传至远程RTU;还有非标自动化设备、实验室测试台、楼宇控制柜……只要是用MP2000做主控，又需要低成本联网的地方，YASKAWA CP-317-217IF 几乎就是标配。尤其适合那些预算有限、又不想折腾复杂以太网的小型OEM——花小钱，办大事，稳稳当当跑十年。

选型指南 / 购买建议

选 YASKAWA CP-317-217IF，先确认三点：第一，你的PLC确实是MP2300/MP2400等MP2000系列;第二，通信距离是否超50米(超100米务必用屏蔽双绞线+两端终端电阻);第三，明确你是做Modbus主站(读别人)还是从站(被别人读)。注意：此模块仅支持Modbus RTU，不支持ASCII或TCP。咱们这儿每块都做全波特率握手测试+31站轮询压力测试，确保你插上就能用!

常见问题解答 (FAQ)

问：YASKAWA CP-317-217IF 能和西门子MM440变频器通信吗?

答：可以!只要MM440设置P0918=从站地址，P2010=波特率，P2011=Modbus地址，CP-317-217IF 作主站即可读写其参数。

问：通信经常超时怎么办?

答：八成是终端电阻没接或接地不良。检查DIP开关是否启用终端电阻，并确保RS-485屏蔽层在PLC端单点接地。

问：和老款CP-317有什么区别?

答：CP-317-217IF 是升级版，增强抗干扰能力，固件更稳定，且明确标注支持IF(Interface)功能，兼容性更好。

客户案例分享 / 成功应用解析

华南一家做自动售货机的厂商，原用串口服务器转Modbus TCP，每月返修5台。改用 YASKAWA CP-317-217IF 后，三年内零通信故障，年节省售后成本超20万。工程师笑称：“以前半夜被叫起来调串口，现在?睡到自然醒!” ——YASKAWA CP-317-217IF 的价值，不在参数多高，而在让系统，真正“省心”。
