Yokogawa V1702 产品概述
在流程工业高度依赖的分布式控制系统(DCS)中，稳定、高速的网络通信是确保生产安全与效率的命脉。Yokogawa V1702 正是横河电机为此打造的一款核心网络接口组件。它充当了横河专有 Vnet/IP 控制网络 的物理接入点 。Vnet/IP 是横河用于其最新一代控制系统(如 CENTUM VP)的千兆实时以太网，它融合了标准以太网的开放性与控制网络所需的确定性和实时性。

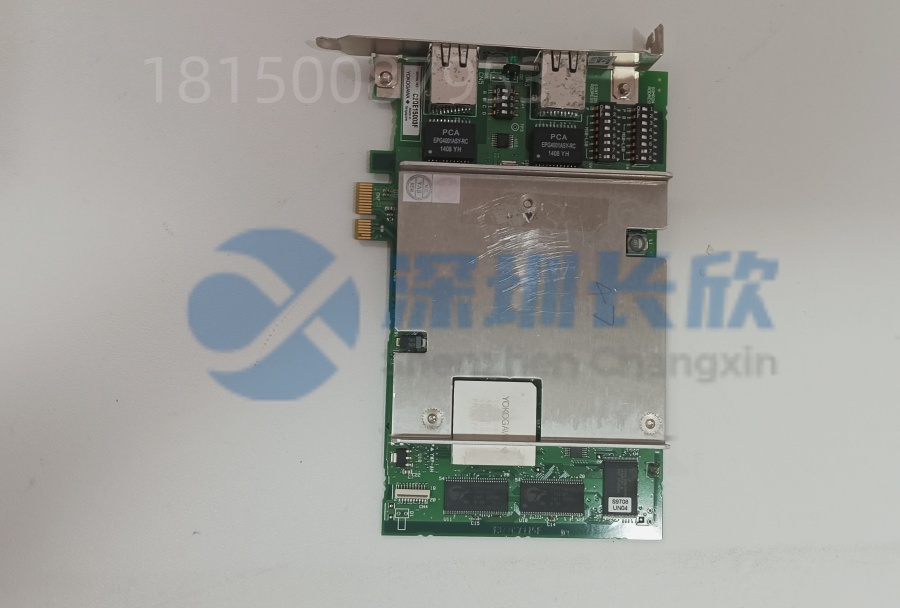

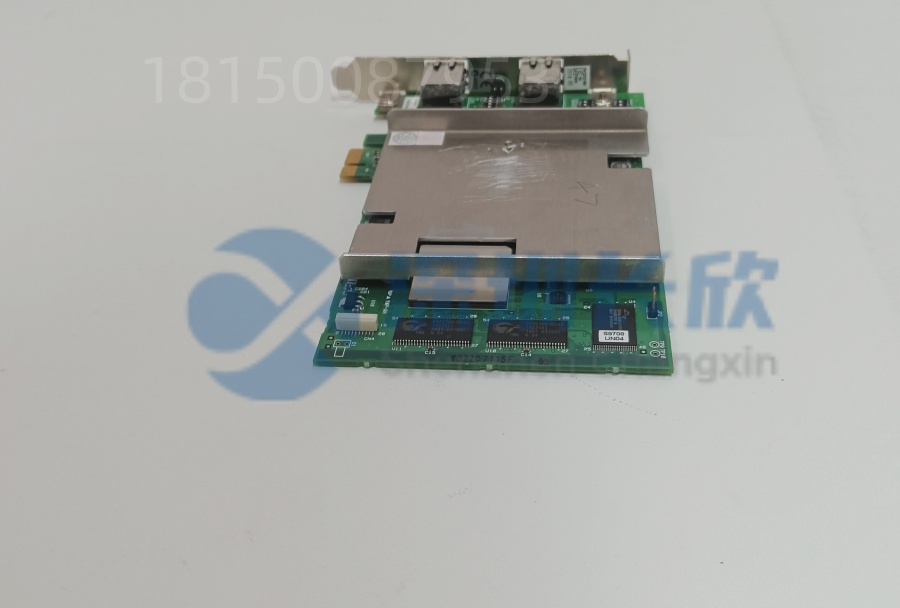

作为一块 PCI Express 接口卡，V1702 被安装在控制站或工程师站等节点的插槽中，通过 RJ45 接口 和 CAT5e 电缆 连接到网络交换机，从而将控制器、I/O模块、人机界面(HMI)以及第三方设备集成到一个统一的、高性能的控制网络中 。其 1 Gbps 的全双工通信能力 为大量过程数据的实时传输提供了充足带宽。更重要的是，对于维护工程师而言，V1702 的设计遵循了即插即用的原则 。当网络中某个节点的通信卡出现故障时，可以快速用同型号的 V1702 备件进行更换，而无需重新配置网络地址或修改控制程序，这极大地缩短了平均修复时间(MTTR)，保障了生产连续性。
主要特点和优势
第一，高速可靠的实时通信。 支持 1 Gbps 高速通信，满足现代 DCS 对大数据量、低延迟传输的需求，确保控制指令和过程变量的实时同步 。
第二，无缝集成与快速更换。 即插即用设计 是其核心优势。作为标准备件，它可以直接替换故障模块，无需更改现有接线、机柜布局或控制逻辑，最大限度地减少了计划外停机时间和工程风险 。
第三，强大的工业级设计。 专为 7×24 小时连续运行 的严苛工业环境设计，具备高可靠性和稳定性 。通过背板供电和坚固的构造，适应控制柜内的振动和温度变化。
第四，支持横河生态系统。 专为横河的 Vnet/IP 协议优化，确保与 CENTUM VP、ProSafe-RS 等横河系统组件的完美兼容和协同工作，是实现全厂一体化控制的关键环节。
第五，简化备件管理。 明确的 部件号追溯性 使得备件采购、库存管理和维护记录变得简单高效，有助于工厂执行标准化的生命周期管理策略 。
The Yokogawa V1702 is a critical Vnet/IP interface card designed for integration within Yokogawa’s Distributed Control System (DCS) architecture . It facilitates high-speed, real-time data communication by connecting control stations, field devices, and other modules to Yokogawa’s proprietary Vnet/IP control network . A key feature is its form-fit-function replacement design, allowing for direct swap-outs of failed modules without requiring wiring changes or control logic modifications, which significantly reduces system downtime during maintenance . With support for 1 Gbps full-duplex communication over standard CAT5e cables, it ensures reliable and efficient data exchange in demanding process environments such as oil refineries, chemical plants, and power generation facilities .
应用领域
V1702 作为横河 DCS 系统的网络接口，其应用与横河控制系统所在的行业高度重合。
石油化工与炼油：在 CENTUM VP 系统中，用于连接反应器、分馏塔、压缩机等关键设备的控制站，实现全厂生产过程的集中监控与优化。
电力行业：应用于火电、核电的机组 DCS，连接锅炉、汽轮机、发电机组的控制回路，确保电网稳定供电。
制药与生物技术：在符合 GMP 要求的洁净厂房中，用于集成发酵罐、纯化系统、灌装线的自动化控制，保证生产过程的可靠性与可追溯性。
水处理与公用工程：用于市政供水、污水处理厂的控制系统，实现泵站、加药、过滤等工艺的自动化运行。
选型指南 / 购买建议
选型或采购 Yokogawa V1702 时，需进行严格的系统匹配确认：第一，系统兼容性确认：首先确认您现有的横河 DCS 系统型号(如 CENTUM VP 版本、ProSafe-RS 等)以及需要更换或扩展的控制站或工程师站的具体型号。第二，明确部件号：务必核实设备上原有模块的完整部件号，因为可能存在 V1702 S1 等不同后缀的变体，它们可能在固件版本或细微功能上有差异 。第三，网络规划：确认您的 Vnet/IP 网络架构，包括交换机型号、电缆类型(需使用 CAT5e 或更高规格)以及布线距离(单段不超过 100米)。第四，插槽类型检查：确认目标安装设备的空闲插槽为 PCI Express 类型(x1. x4. x8. x16 均可兼容)，而非传统的 PCI 插槽 。第五，软件与配置：准备好相应的系统组态软件(如 Yokogawa 的 Engineering Studio)，并在更换后可能需要导入原有配置或进行网络地址的简单确认。
常见问题解答 (FAQ)
问：V1702 可以直接替换其他型号的横河通信卡吗?
答：不可以随意替换。V1702 是专为 Vnet/IP 网络设计的接口卡。它不能与用于其他网络(如之前的 Vnet、Ethernet)的通信卡互换。更换前必须确认原卡件型号和系统网络类型，确保电气、机械和协议层面的完全兼容。
问：更换 V1702 卡件需要停机吗?
答：通常需要。虽然设计支持快速更换，但操作涉及打开控制柜和插拔电子卡件。为了安全起见，并防止对运行中的系统造成干扰，强烈建议在执行严格的锁定/挂牌（LOTO）程序后，在系统计划停机或该控制站已切至维护模式的情况下进行更换 。部分系统可能支持在特定冗余配置下的热插拔，但这需要严格遵循横河的官方操作规程。
问：一块 V1702 卡故障会影响整个 DCS 网络吗?
答：通常不会导致全网瘫痪，但会影响其所在节点的通信。现代 DCS 网络通常采用冗余环网或星型拓扑。单块 V1702 卡故障，只会导致连接该卡的控制站或工程师站与网络断开，该站所控制的回路会依赖其自身的冗余机制或切换到安全状态。网络上的其他节点通常不受影响。
问：如何诊断 V1702 卡件的故障?
答：可以通过以下方式：1. 状态指示灯：卡件上的 LED 指示灯(如电源、链路、活动指示灯)会显示其状态。2. 系统诊断软件：在横河的工程师站上，使用系统诊断工具查看该网络节点的通信状态和错误日志。3. 物理检查：检查网线连接是否牢固，RJ45 接口是否损坏。4. 替换法：使用已知正常的备件进行替换测试，这是最直接的确认方法。
客户案例分享 / 成功应用解析
华东某大型炼化企业的催化裂化装置 DCS(采用横河 CENTUM VP 系统)中，一个关键控制站的工程师操作站突然无法监控实时数据。经检查，发现该操作站内的 V1702 网络接口卡通信指示灯异常。
企业维护部门立即从备件库中调出同型号的 Yokogawa V1702 备件。在办理好工作票并确认该操作站可离线后，维护人员断电、打开机箱，拔下故障卡，将新卡插入同一 PCIe 插槽并紧固。恢复供电后，系统自动识别新硬件，工程师仅需在系统维护界面中简单确认网络配置。整个更换过程，从诊断到恢复通信，耗时不到一小时，该操作站的功能完全恢复，保障了操作人员对装置的监控能力。设备经理评价：“V1702 这种标准化的即插即用设计，让我们的维护效率大幅提升。备件管理清晰，更换步骤标准化，极大降低了非计划停车的风险。”
相关产品
横河 CENTUM VP 系统：横河最新的分布式控制系统，V1702 是其网络组件之一。
横河 ProSafe-RS 系统：安全仪表系统(SIS)，也可能使用 Vnet/IP 网络及相应接口卡。
横河 Vnet/IP 网络交换机：如 NW100 系列交换机，用于构建 Vnet/IP 控制网络。
横河控制站：如 AFV10D 现场控制站，内部会安装各类 I/O 卡和通信卡。
横河工程师站/操作站：安装有 V1702 卡，用于系统组态和监控。
其他横河通信卡：如用于传统 Vnet 网络的通信卡，或用于第三方网络(如 Modbus TCP, OPC UA)的网关卡。
安装与维护
安全第一：所有安装和维护操作必须在系统断电或该节点已安全隔离的情况下进行。遵守电气安全规程和工厂的锁定/挂牌程序。
安装步骤：1. 准备工作：确认备件型号正确，佩戴防静电手环。2. 硬件安装：关闭设备电源，打开机箱。找到对应的 PCI Express 插槽，取下防尘盖。将 V1702 卡对准插槽，垂直均匀用力插入，直至金手指完全接触，然后用螺丝固定挡板。3. 网络连接：使用合格的 CAT5e 或更高规格网线，将卡上的 RJ45 端口连接到 Vnet/IP 网络交换机对应的端口。4. 上电与检查：恢复设备供电。观察 V1702 卡上的电源指示灯和网络链路指示灯是否正常点亮。5. 软件确认：登录系统工程师站，使用网络诊断工具确认该节点已正常上线，并检查其 IP 地址(如果适用)和通信状态。
维护建议：定期对 DCS 系统进行网络健康检查，查看各节点(包括 V1702 卡所在节点)的通信负载、错误帧计数等状态。保持控制柜环境清洁、温湿度适宜，防止灰尘积聚和冷凝。建立并严格执行备件管理制度，确保关键备件(如 V1702)的库存。在系统大修期间，可考虑对运行时间较长的通信卡进行预防性更换。
