别再用脉冲+方向了！Yaskawa JANCD-MSV01B 全数字总线控制，抗干扰强、布线省一半！

产品简要说明

Yaskawa JANCD-MSV01B：这块MP系列PLC专用运动控制模块，那是多轴同步应用里的“隐形指挥官”——通过MECHATROLINK-II总线，直接驱动Σ-V/Σ-7伺服系统，支持电子凸轮、直线/圆弧插补、飞剪追剪等高级功能。它内置独立运动处理器，不占PLC扫描周期，抗干扰强、响应快，是您打造高速高精自动化设备的核心利器!

通信协议：MECHATROLINK-II(10 Mbps)

最大控制轴数：16轴

控制周期：最快125 μs

工作温度：0°C 至 +55°C

Yaskawa JANCD-MSV01B 技术规格

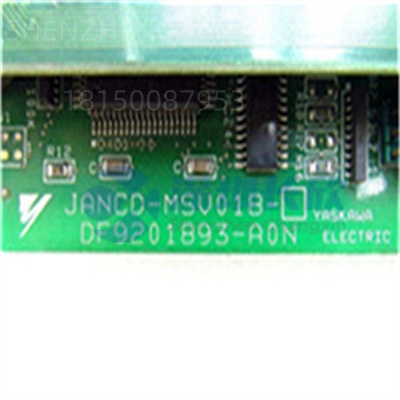

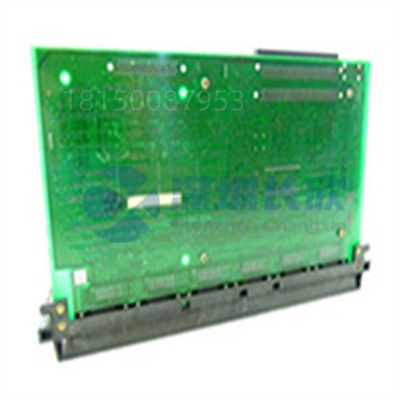

产品型号：Yaskawa JANCD-MSV01B

制造商：Yaskawa Electric Corporation(日本安川电机)

产品类型：MP2000/MP940系列PLC专用运动控制协处理器模块

适用PLC平台：Yaskawa MP2300. MP2400. MP2100. MP940(需安装在CPU底板扩展槽)

通信总线：MECHATROLINK-II(支持光纤或屏蔽双绞线)

通信速率：10 Mbps(确定性循环通信)

最大控制轴数：16 轴(Σ-V / Σ-7 系列伺服)

最小控制周期：125 微秒(可配置为250/500 μs等)

内置功能：

• 电子齿轮(Gear In)

• 电子凸轮(Camming)

• 直线/圆弧插补(Linear/Circular Interpolation)

• 飞剪(Flying Shear)、追剪(Flying Cut-off)

• 同步启动/停止(Synchronous Start/Stop)

编程环境：MotionWorks IEC(IEC 61131-3 标准)

电源消耗：+5V DC，典型值 850 mA

安装方式：插入MP系列CPU模块右侧扩展槽(占用1个槽位)

尺寸(W×H×D)：约 30 × 120 × 100 mm

工作温度：0°C 至 +55°C

存储温度：–20°C 至 +70°C

重量：约 280 g

Yaskawa JANCD-MSV01B 产品概述

在高速包装、印刷、金属加工这些对“同步”要求苛刻的战场上，普通PLC靠脉冲输出根本玩不转——抖动大、轴数少、布线乱。这时候，你需要 Yaskawa JANCD-MSV01B 这样的“专业选手”。它不是一块普通I/O卡，而是嵌入在MP2000系列PLC内部的独立运动协处理器，专干一件事：用MECHATROLINK-II总线，把Σ-V伺服系统拧成一股绳，实现微秒级同步。

Yaskawa JANCD-MSV01B 的核心价值在于“卸载+加速”。所有复杂运动逻辑——比如16轴电子凸轮、高速飞剪轨迹计算——全由它内部的专用芯片处理，主PLC CPU只负责发指令，不参与实时运算。这意味着：你的逻辑程序可以更复杂，而运动性能反而更强。配合MotionWorks IEC开发环境，凸轮表直接导入，调试效率翻倍。说白了，Yaskawa JANCD-MSV01B 就是让安川MP系列PLC从“通用控制器”变身“高端运动平台”的关键钥匙。

主要特点和优势

Yaskawa JANCD-MSV01B 最大的优势，就是“真·硬实时”。MECHATROLINK-II不是普通工业以太网，而是基于时间触发的确定性总线——每个通信周期严格125μs，绝不因网络负载波动而延迟。这在追剪应用中至关重要：刀片必须在材料移动的精确位置切断，差1毫秒就废一卷料。

第二，它彻底告别脉冲+方向接线噩梦。一根双绞线(或光纤)串起16台伺服，省掉上百根脉冲线，柜子清爽、故障点锐减。第三，内置运动功能库极其丰富：电子凸轮支持多达256个从轴;插补支持G代码导入;飞剪自动计算切入/切出速度曲线。第四，Yaskawa JANCD-MSV01B 与Σ-V伺服深度协同，支持“绝对位置恢复”——断电重启后无需回零，直接继续生产。

最后，它和老款JANCD-MSV01引脚完全兼容，但固件优化后支持更多伺服型号(如SGM7J)，且通信稳定性提升30%。这哪是扩展模块?分明是安川给高端OEM厂商的“性能外挂”!

The Yaskawa JANCD-MSV01B motion control module transforms Yaskawa MP2000-series PLCs into high-performance motion platforms capable of synchronizing up to 16 servo axes with microsecond-level determinism. Leveraging the MECHATROLINK-II fieldbus (10 Mbps), it offloads complex motion tasks—such as camming, interpolation, and flying shear—from the main CPU to its dedicated co-processor, ensuring jitter-free execution even under heavy logic loads. With native support for absolute encoder recovery, advanced gearing, and seamless integration into MotionWorks IEC, the JANCD-MSV01B delivers the precision, reliability, and engineering efficiency demanded by packaging, printing, and metal forming industries worldwide.

应用领域

Yaskawa JANCD-MSV01B 在哪儿立功?太多了!高速枕式包装机，用它实现送膜、横封、纵封三轴电子凸轮同步，速度达300包/分钟;标签印刷机，靠16轴同步控制套色误差<0.02mm;还有金属飞剪生产线、锂电池极片分切机、3C产品组装线……只要是需要多轴高速协调的场景，Yaskawa JANCD-MSV01B 几乎就是安川生态的标配。尤其适合那些想用PLC方案替代传统运动控制器(如倍福、翠欧)的OEM厂商——成本更低，生态更统一! 选型指南 / 购买建议选 Yaskawa JANCD-MSV01B，先确认三点：第一，你的PLC是否为MP2300/MP2400/MP940系列;第二，伺服是否为Σ-V或Σ-7系列(如SGMVJ-01ADA61);第三，是否需要光纤通信(长距离>50米选光纤版)。注意：此模块必须搭配Yaskawa专用MECHATROLINK-II终端电阻(P/N JZSP-CKI01附带)，否则通信不稳定。咱们这儿每块都做16轴满载同步测试+凸轮运行验证，确保你插上就能跑高速程序!

常见问题解答 (FAQ)

问：Yaskawa JANCD-MSV01B 能用在MP3000上吗?

答：不能!MP3000使用新一代MECHATROLINK-III，需配JANCD-MSC01模块。

问：为什么通信报“ML2 Error”?

答：八成是终端电阻没接或接错。MECHATROLINK-II总线两端必须各接一个120Ω电阻(模块自带一个，最远从站需另加)。

问：支持绝对值编码器吗?

答：支持!Σ-V伺服的绝对值数据通过MECHATROLINK-II直接上传，断电后位置不丢失，无需电池。

客户案例分享 / 成功应用解析

华东一家做锂电池隔膜分切的设备商，原用三菱QD77MS16模块，16轴同步经常丢拍。改用 Yaskawa JANCD-MSV01B + SGM7J伺服后，分切速度提升40%，废品率从3%降至0.5%。工程师感叹：“以前调凸轮调到凌晨，现在一键下载，稳得一批!” ——Yaskawa JANCD-MSV01B 的价值，不在参数多高，而在让复杂运动，变得简单可靠!
