替换老旧5501-470？升级到 WOODWARD 5501-471，性能更强，兼容MicroNet Plus全系列控制器

产品简要说明

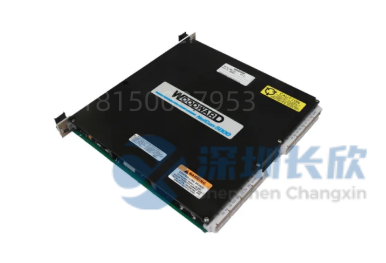

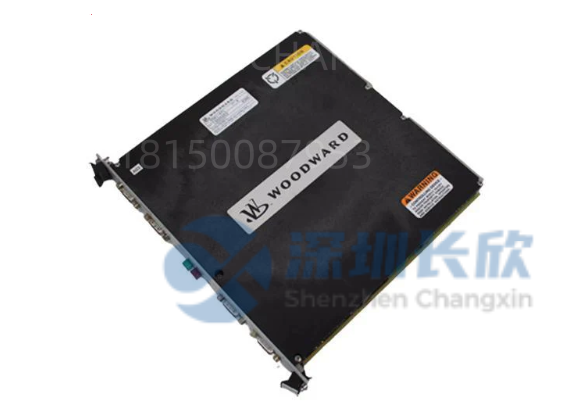

WOODWARD 5501-471：这块8通道模拟量输入模块，是MicroNet™ Plus控制系统的“感官中枢”!专为燃气轮机、柴油电站设计，支持4–20mA/0–10V信号，16位高精度采集，通道间电气隔离，抗干扰强。它扛得住高温、震动和强电磁场，装上就等于给你的控制系统装上了“高清摄像头”!

输入类型：4–20 mA / 0–10 V(软件可配)

分辨率：16位

工作温度：–30°C 至 +70°C

隔离电压：500 VDC(通道间及对地)

WOODWARD 5501-471 技术规格

产品型号：WOODWARD 5501-471

制造商：Woodward, Inc.(美国)

产品类型：MicroNet™ Plus 系统模拟量输入I/O模块

适用控制器：MicroNet Plus(如5501-101主控模块)

输入通道数：8 路单端(Single-Ended)

输入信号范围：

• 电流：4–20 mA(默认，带开路检测)

• 电压：0–10 VDC(可通过跳线或软件配置)

分辨率：16 位(65.536 步)

精度：±0.1% 满量程(@25°C)

采样速率：每通道 ≥100 Hz

电气隔离：500 VDC(通道间及通道对背板)

输入阻抗：

• 电流模式：250 Ω(内置)

• 电压模式：>100 kΩ

状态指示：每通道独立LED(绿色=正常，红色=故障/超限)

安装方式：DIN导轨或机架式(MicroNet Plus专用背板)

工作温度：–30°C 至 +70°C

存储温度：–40°C 至 +85°C

防护等级：IP20(室内控制柜安装)

认证标准：CE、UL 61010-1、IEC 61000-6-2(工业抗扰度)

尺寸(W×H×D)：40 × 120 × 100 mm

重量：约350 g

WOODWARD 5501-471 产品概述

在一台GE PG9171E燃气轮机里，排气温度、燃料压力、轴承振动等几十个关键参数，全靠像 WOODWARD 5501-471 这样的I/O模块实时采集。一旦某个通道漂移0.5%，轻则效率下降，重则触发非计划停机。这时候，你就需要Woodward原厂的硬核模块来兜底——不是所有“兼容件”都能扛住70°C电柜和变频器群的电磁风暴。

WOODWARD 5501-471 是MicroNet™ Plus分布式控制平台的核心模拟量输入组件，专为能源、船舶、油气等高可靠性场景打造。它不像普通PLC模块那样“能用就行”，而是从设计源头就按军用标准走：16位ADC芯片、通道独立隔离、开路自动检测、每通道LED状态直显。更关键的是，它和Woodward的5501-101控制器深度协同，支持在线诊断和热插拔(需系统授权)，维护不停机。

说白了，在MicroNet Plus系统里，WOODWARD 5501-471 不只是个信号采集卡，它是整个控制逻辑的“眼睛”。看不准，控就不准;控不准，设备就危险。这玩意儿，真不能省。

主要特点和优势

WOODWARD 5501-471 最狠的一招，就是“看得清、扛得住”。16位分辨率意味着4–20mA信号能细分出65.536个台阶——0.0015%的微小变化都逃不过它的“法眼”。这对燃机排气温度分布监控(CPD)至关重要，差几度就可能引发叶片过热。

再说它的“金刚不坏”。500VDC通道隔离，彻底杜绝地环路干扰;–30°C到+70°C宽温设计，让它在北极LNG船或中东沙漠电站照样稳如泰山;每通道独立LED，现场工程师一眼就能判断是传感器坏了还是线路断了——不用笔记本、不登软件，省下大把排查时间。

还有个细节：开路检测(Open Wire Detection)。当4–20mA回路断线时，模块自动上报故障，而不是输出一个“假0mA”让控制器误判。这在安全联锁回路里就是底线保障。一句话：WOODWARD 5501-471 把工业测量的精度、可靠、易维三要素拧成一股绳——这才是能源控制该有的样子。

The WOODWARD 5501-471 analog input module delivers precision, resilience, and diagnostic intelligence for the most demanding power generation and industrial applications. Featuring 16-bit resolution, 500 VDC channel-to-channel isolation, and open-wire detection on all 8 channels, it ensures accurate acquisition of critical process variables—even in high-EMI environments near VFDs or large generators. Designed for seamless integration with Woodward’s MicroNet™ Plus control platform, it supports hot-swap capability (system-dependent) and provides per-channel LED status for rapid field troubleshooting. Certified to UL and CE standards and rated for –30°C to +70°C operation, the WOODWARD 5501-471 is the trusted choice for gas turbines, diesel gensets, marine propulsion, and oil & gas facilities where signal integrity directly impacts safety, efficiency, and uptime.
