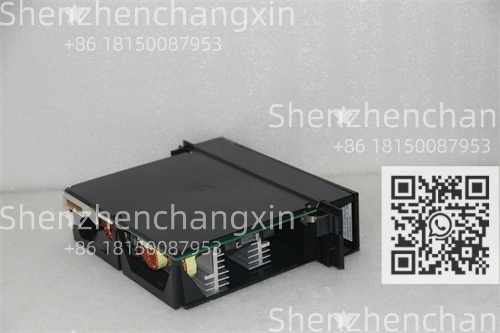

IC697PWR711 技术规格
型号：IC697PWR711
制造商：GE Fanuc Automation(现技术归属Emerson)
产品类型：高功率交流输入开关电源模块
适用系统：GE Fanuc Series 90-70 PLC(兼容所有90-70 CPU与底板)
输入电压：85–264 V AC(全范围自动适应，50/60 Hz)
输入电流：最大约3.0 A @ 120 V AC
输出电压/电流：
+5 V DC：12.0 A(主输出，用于背板总线，驱动CPU、I/O、通信模块)
+24 V DC：1.5 A(辅助输出，可用于现场传感器、继电器或端子供电)
总输出功率：约70 W(+5V: 60W + +24V: 36W，共享功率限制)
输出纹波：<100 mVpp(典型值) 效率：>80%(典型负载下)
保护功能：
过载保护(OLP)
短路保护(SCP)
过压保护(OVP)
过热关断(OTP)
输入欠压/过压锁定
LED指示：
PWR（绿色）：输出正常
FLT（红色）：故障(过载、短路、过热、输入异常)
安装方式：插入90-70机架专用电源槽位(通常位于最左侧，支持热插拔)
冷却方式：自然对流(无风扇设计)
工作温度：0°C 至 +60°C
防护等级：IP20(需安装于控制柜内)
认证：CE, UL, cUL
IC697PWR711 产品概述
GE IC697PWR711 是GE Fanuc Series 90-70 PLC平台的标准高功率电源模块，专为驱动大型、高密度I/O配置的90-70系统而设计。相比90-30系列电源，它提供三倍以上的+5V输出电流（12A vs 4A），足以支持多核CPU(如IC697CPU788)、高速通信模块(如IC697CMM742)、多通道模拟量卡等高功耗组件。
在大型火力发电厂辅控系统中，IC697PWR711 为包含20+ I/O模块的机架持续供电，即使在电压骤降时仍保持PLC运行;在城市污水处理主控站，两块 IC697PWR711 以冗余模式并联运行，单电源故障零中断;在化工装置安全联锁系统中，其低纹波特性确保模拟量采集不受电源噪声干扰。凭借高功率密度、工业级可靠性、支持热插拔与冗余，该模块成为全球关键基础设施中90-70系统的“能量心脏”。
主要特点和优势
✅ 高功率输出（12A @+5V）
轻松驱动满配90-70机架，包括CPU788、CMM742、多块ALG7xx模块。
✅ 支持热插拔与冗余
可在系统运行中更换;配合冗余底板(如CHS750R)，实现N+1电源备份。
✅ 全球通用输入
85–264V AC自适应，无需拨码切换，适用于任何国家电网。
✅ 多重保护机制
全面的OLP/SCP/OVP/OTP保护，防止因现场异常损坏整个PLC站。
✅ 无风扇设计，免维护
避免粉尘堵塞风险，适合洁净室、高粉尘等严苛环境。
(英文 part)
The GE IC697PWR711 high-power supply module delivers robust, reliable energy to GE Fanuc Series 90-70 PLC systems in mission-critical applications. With 12 A at +5 V and 1.5 A at +24 V, it powers demanding configurations of CPUs, I/O, and Ethernet modules—even under harsh electrical conditions. Featuring hot-swap capability, redundancy support, and comprehensive protection, the IC697PWR711 ensures uninterrupted operation in power plants, water facilities, and industrial automation worldwide.
典型应用场景
电力行业：锅炉FSSS、汽机ETS、脱硫DCS主控站
市政水务：大型污水厂中央控制室PLC机架
石油化工：压缩机联锁、反应器监控系统
轨道交通：信号控制PLC站(高可用要求)
老旧DCS扩容：替换老化电源，提升系统带载能力
选型与安装建议
✅ 必须使用专用电源槽位：仅限90-70机架左侧电源区(如CHS750的槽0/1)
✅ 冗余配置要求：
需搭配冗余底板(如IC697CHS750R)
两块PWR711通过并联电缆(IC697ACC710)连接
✅ 接线规范：
L/N/PE 使用≥2.5 mm² 铜线
+24V辅助输出建议加装保险丝(如2A)
⚠️ 不可与PWR710混用：PWR710为10A版本，冗余时必须同型号配对
常见问题解答 (FAQ)
Q：FLT红灯亮，但输入正常，如何排查？
A：可能原因：1)输出短路(拔出所有I/O模块测试);2)总功耗超12A;3)模块内部故障。建议用万用表测量+5V对地电阻是否过低。
Q：能否单独使用+24V输出而不接+5V负载？
A：不推荐。+24V为辅助输出，依赖+5V主回路工作。若仅接+24V负载，可能导致模块不稳定。
Q：支持24V DC输入吗？
A：不支持!IC697PWR711 仅接受AC输入。若需DC输入，请选用 IC697PWR724(24V DC电源模块)。
相关产品
IC697PWR724：24V DC输入电源模块(12A @+5V)
IC697CHS750R：冗余智能底板，支持双电源
IC697CPU788：高性能90-70 CPU(典型功耗～2.5A)
IC697CMM742：以太网通信模块(功耗～0.8A)
IC697ACC710：电源冗余连接电缆
IC697ACC701：锂电池备份模块(防止RAM数据丢失)
