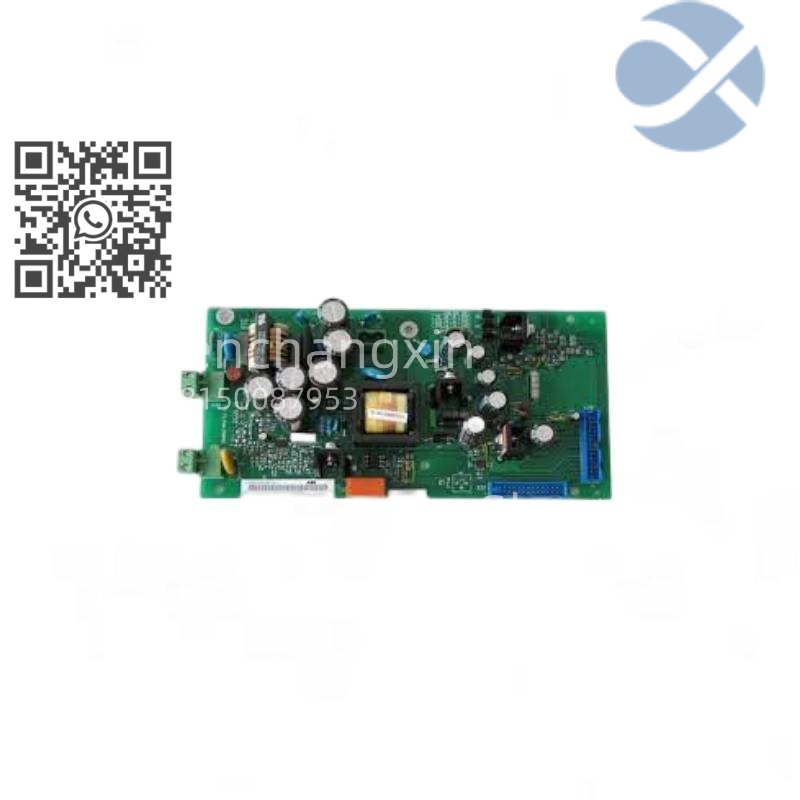

产品概述
在现代工业自动化系统中，控制层与现场设备层之间的高效、可靠通信至关重要。ABB 3BHE028767R0101 通信模块正是为这一目标而设计的桥梁。它作为ABB AC 800M 控制器平台的可选扩展模块，专门用于连接PROFIBUS DP（Decentralized Periphery，分布式外设） 这一应用极为广泛的现场总线网络。该模块将AC 800M控制器强大的处理能力与PROFIBUS DP网络的高效、标准化连接性相结合，极大地扩展了系统的I/O接入能力和设备集成范围。
在系统架构中，3BHE028767R0101 模块(通常为CI855类型)通过高速的控制器背板总线 与AC 800M的主处理器(如PM863. PM864)紧密耦合。在控制器内部，该模块被映射为一个智能的通信协处理器，专门处理PROFIBUS DP协议栈。其核心功能是管理整个PROFIBUS DP网络：它周期性地与所有已组态的从站设备(如远程I/O站、驱动装置、仪表等)进行数据交换，读取输入数据(如传感器信号)并写入输出数据(如控制命令)。同时，它还处理非周期性的参数设置、诊断等通信任务。通过这种方式，它将一个物理上分布广泛、设备种类繁多的现场网络，整合成一个在逻辑上可被控制器程序直接访问的、统一的I/O映像区，使得工程师编程时无需关心底层通信细节，只需访问对应的数据地址即可。
技术规格
订货号：3BHE028767R0101
硬件型号：CI855 或类似(具体以实物标识为准)
制造商：ABB
兼容控制器：AC 800M 系列控制器(如 PM861. PM863. PM864. PM865 等)
总线接口：PROFIBUS DP 主站接口
通信协议：符合 EN 50170 标准，支持 PROFIBUS DP-V0/V1 协议
通信速率：自适应，最高可达 12 Mbps
最大从站数：支持最多 125个 从站(实际数量受通信负载和配置限制)
I/O数据容量：支持最大数量的输入/输出字节，具体取决于模块型号和配置
接口形式：9针 D-sub 母头连接器
终端电阻：内置可软件控制的终端电阻
背板总线：通过控制器机架的背板与主CPU通信
电源需求：由控制器机架通过背板供电
工作温度：0 至 60 °C
认证：CE， cULus， 符合相关工业电磁兼容性标准
主要特点和优势
ABB 3BHE028767R0101 通信模块的核心优势在于其为ABB 800xA/AC 800M系统提供了经过深度集成和充分验证的、高性能的PROFIBUS DP接入能力，实现了开放性、可靠性和易用性的完美结合。
卓越的开放性与广泛的设备兼容性是其首要价值。通过支持业界事实标准的PROFIBUS DP协议，该模块使ABB 800xA系统能够无缝连接数以千计不同制造商的DP从站设备，包括各种远程I/O、传感器、执行器、电机启动器、特别是各种品牌的变频器。这极大地保护了用户在现有现场设备上的投资，并赋予系统集成极大的灵活性。
高性能与确定性通信：作为专用的通信协处理器，它独立处理PROFIBUS DP协议，不占用主CPU的扫描周期资源，确保了通信的高速度和确定性。高达12 Mbps的速率和可配置的看门狗时间，保证了现场数据能够快速、可靠地传递到控制器，满足实时控制的需求。
深度系统集成与简易配置：与独立的网关不同，该模块是AC 800M控制器家族的有机组成部分。在Control Builder M 工程软件中，其配置完全图形化、集成化。工程师在统一的硬件组态视图中添加此模块，并使用标准的GSD(设备数据库)文件来集成第三方从站，无需额外的编程或复杂的映射工作。诊断信息也直接集成在工程环境中，便于故障排查。
高可靠性与强大的诊断功能：模块支持PROFIBUS网络的冗余配置(需配合特定型号和配置)，提高了通信网络的可用性。它提供详细的诊断信息，可精确定位到网络中断、从站故障、配置错误等问题，并能通过控制器程序或上位系统进行报警，极大缩短了平均修复时间。
节省空间与成本：与使用外部独立网关的方案相比，将PROFIBUS主站功能集成在控制器机架内，节省了控制柜空间、电源和布线，降低了总体成本，并简化了系统结构。
ABB 3BHE028767R0101 PROFIBUS DP Communication Module Overview
The ABB 3BHE028767R0101 is a PROFIBUS DP master communication module designed for integration into the AC 800M high-performance controller family within the ABB Ability™ 800xA system. Functioning as a dedicated communications coprocessor (typically corresponding to the CI855 module), it enables the AC 800M controller to act as a master on a high-speed PROFIBUS DP network. This module manages data communication with a wide array of distributed field devices such as remote I/O stations, variable frequency drives, motor starters, and sensors from various manufacturers. Its key strengths include seamless integration within the 800xA engineering environment via Control Builder M, where configuration and diagnostics are handled intuitively. It offloads communication processing from the main CPU, ensuring deterministic and high-performance data exchange at speeds up to 12 Mbps. By providing a standardized, open fieldbus interface, it allows for easy integration of third-party equipment into the 800xA ecosystem, offering system integrators and end-users maximum flexibility, reduced engineering effort, and a future-proof automation architecture.
应用领域
ABB 3BHE028767R0101 PROFIBUS DP 主站模块适用于所有需要将大量分布式现场设备集成到ABB 800xA控制系统中的工业领域，特别是那些已广泛采用PROFIBUS作为标准现场总线的工厂。
在汽车制造行业，用于连接焊接、涂装、总装生产线上的机器人、定位器、传感器和执行机构。在水处理与市政领域，用于集成分布在厂区各处的泵站、阀门、流量计和水质分析仪。在食品饮料行业，连接灌装机、包装机、输送带和温度控制单元。在物流仓储中，控制堆垛机、分拣机和输送系统的驱动与传感网络。在传统流程工业如化工、制药的包装和物料处理环节，它也广泛用于连接分布式I/O和传动设备。
其典型应用模式包括：
分布式I/O扩展：连接ABB或第三方的远程I/O站，将数千个离散和模拟I/O点扩展到距离控制器数百米远的地方。
驱动系统集成：作为主站，集中控制数十台支持PROFIBUS DP的变频器，实现速度给定、状态监控和故障读取。
智能设备接入：连接具有PROFIBUS接口的智能仪表、称重模块、RFID读卡器等，读取过程值或参数。
集成与配置要点
集成此模块到800xA系统是一个标准化的工程流程，主要工作在Control Builder M软件中完成。
硬件安装与接线：
模块安装：在控制器机架断电后，将模块插入指定的空槽位，并确保其牢固锁定在背板上。
网络连接：使用标准的PROFIBUS DP电缆和9针D-sub接头，将模块的接口连接到PROFIBUS网络。确保网络拓扑为总线型，并在网络的两端终端电阻置于“ON”位置(通常本模块的终端电阻可通过软件设置)。
软件组态：
硬件组态：在Control Builder M的项目硬件视图中，从硬件目录中找到对应的PROFIBUS主站模块(如CI855)，将其拖放到控制器站下的相应槽位。
网络参数设置：配置模块的站地址、PROFIBUS网络波特率(通常设为自适应或指定最高速率)。
从站设备集成：
导入第三方从站设备的GSD文件到硬件目录。
从目录中将所需的从站设备(如ET 200SP站、变频器等)拖放到主站模块下的网络线上。
为每个从站分配唯一的PROFIBUS地址(通常通过从站设备上的拨码开关设置，需与软件一致)。
I/O映射：为每个从站模块(如DI、DO、AI、AO)定义在控制器内存中的过程映像区地址。这些地址将直接对应控制程序中的变量。
调试与诊断：
上电与识别：给系统上电，在Control Builder M中在线连接控制器。检查模块状态应为“OK”，并可通过“在线浏览”功能扫描实际网络，验证从站是否被正确识别。
数据通信测试：在程序中强制输出点或仿真输入点，通过模块的诊断视图或从站设备本身的指示灯，验证数据通信是否正常。
网络诊断：利用模块集成的强大诊断功能，可以监控网络负载、各从站状态、通信错误计数器等，便于优化和排查故障。
生命周期与采购建议
ABB 3BHE028767R0101（CI855类型）PROFIBUS DP模块是AC 800M控制器平台中成熟且广泛应用的标准通信选件。PROFIBUS DP作为经典的现场总线，在存量市场中拥有巨大的安装基础。该模块处于成熟及长期支持阶段，ABB承诺在其所属控制器平台的整个生命周期内提供备件和技术支持。
对该模块的采购需求主要来自：
备件储备：为已运行系统中关键的PROFIBUS通信主站准备备用模块，确保故障时能快速更换。
系统扩容：在现有控制站中增加新的PROFIBUS网络端口，以连接更多现场设备。
故障更换：现有模块因电气过载、通信故障或物理损坏导致失效。
作为现场网络的核心枢纽，其稳定性和兼容性至关重要。我们(深圳长欣)提供的每一件ABB 3BHE028767R0101 模块，均确保为原装正品，与主流版本的AC 800M控制器固件兼容。在发货前，我们将进行严格的外观和基本电气特性检查。鉴于通信模块对固件版本可能有一定敏感性，我们强烈建议您在采购时提供现有控制器型号、固件版本及故障模块(如有)的详细信息，以便我们进行最终兼容性确认，确保模块到货后能够顺利集成并投入使用。选择我们，您将获得一个专业、可靠的工业通信备件解决方案。
