ABB
1MRK002122-ABR02：

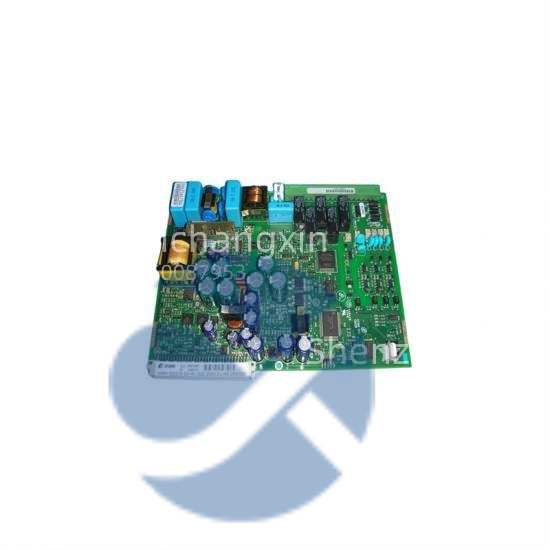

Relion® REF615 系列：
保护功能：三段式过流、接地故障、弧光保护、断路器失灵等
通信协议：IEC 61850 Edition 2(支持GOOSE、MMS、SV)
一款高集成度中压馈线保护、控制与监测一体化智能电子设备（IED），专为现代数字化变电站设计。作为ABB Relion® 产品家族的核心成员，它提供卓越的可靠性与网络安全能力。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述
在城市配电网、工业厂区及可再生能源并网点，中压馈线(通常6–36 kV)是连接主变与终端负荷的关键环节，其故障若不能快速隔离，将导致大面积停电甚至设备损毁。ABB 1MRK002122-ABR02 正是为应对这一挑战而设计的新一代智能保护装置——它不仅是传统继电保护的升级，更是符合IEC 61850标准的数字化变电站核心组件。该型号基于REF615平台，特别集成了弧光保护（Arc Protection） 功能，可在开关柜内部发生电弧故障时于< 5 ms内触发跳闸，远快于常规过流保护，有效防止设备爆炸与人员伤亡。 1MRK002122-ABR02 的工程价值体现在“保护 + 自动化 + 诊断”三位一体能力。除基本三段式相过流与接地保护外，其内置的弧光传感器输入接口(支持最多4路光纤探头)可实时监测开关柜母线室、电缆室等关键区域的异常强光;配合电流判据，实现高可靠弧光跳闸。同时，通过IEC 61850 GOOSE机制，它能与相邻REF615或变压器保护装置实现毫秒级联锁(如断路器失灵启动)，无需硬接线。这种“软逻辑+硬保护”融合架构，大幅简化了二次回路，提升了系统可维护性与扩展性。 技术规格 产品型号：1MRK002122-ABR02 ABB订货号：1MRK002122-ABR02(对应REF615 H版本，含弧光保护) 制造商：ABB Ltd. 产品系列：Relion® REF615 适用电压等级：中压(1–36 kV)馈线、电动机、变压器 保护功能： 三段式相过流(50/51) 接地过流(50N/51N) 弧光保护(带电流闭锁) 断路器失灵保护(50BF) 热过载、欠压、过压等 输入/输出： 模拟量输入：3×Ia, Ib, Ic + 1×Io(零序) 弧光输入：4×光纤接口(ST型) 开入量：10路(24 V DC) 开出量：6路继电器(含2组快速跳闸接点) 通信接口： 2× Ethernet(10/100 Mbps，LC光纤或RJ45) 1× RS-485(用于Modbus RTU) 支持协议： IEC 61850 Ed.2(MMS, GOOSE, Sampled Values) Modbus TCP/RTU DNP3.0(可选) 认证标准： IEC 60255(继电保护) IEC 61850-3 / IEEE 1613(电力环境EMC) CE, UL, CSA 工作温度：-25°C 至 +55°C 主要特点和优势 ABB 1MRK002122-ABR02 的核心优势在于其面向未来的数字化能力与人身安全强化设计： ✅ 集成弧光保护：无需外加弧光主机，直接通过REF615本体实现快速电弧故障切除，显著提升开关柜安全等级 ✅ 原生IEC 61850支持：支持GOOSE实现跨装置联锁(如母线差动启动馈线跳闸)，减少硬接线90%以上 ✅ 高精度测量与电能质量：0.5S级电能计量，支持谐波分析(至15次)、扰动记录(故障录波) ✅ 网络安全加固：支持IEEE 802.1X认证、ACL访问控制、HTTPS/Web加密，符合NERC CIP与IEC 62351要求 ✅ 即插即用配置：通过PCM600或Relion Configurator工具快速导入CID文件，实现“一键下装” 在实际应用中，该装置常被部署于化工厂10 kV配电室馈线柜。当电缆头因老化击穿产生电弧，REF615在检测到强光+过流后，3 ms内跳开断路器，避免事故扩大。同时，其GOOSE消息通知上级进线保护“已动作”，实现选择性隔离——整个过程全自动、无依赖后台。 应用领域 1MRK002122-ABR02 广泛应用于对供电连续性与操作安全要求高的中压场景： ⚡ 公用事业：城市配电网环网柜、开闭所馈线保护 🏭 工业用户：石化、冶金、造纸等工厂10/20 kV配电系统 🌞 新能源：光伏/风电升压站集电线路保护 🏢 基础设施：机场、地铁、数据中心备用电源进线 🔋 储能系统：电池簇并网馈线的综合保护与监控 特别在老旧变电站智能化改造项目中，因其紧凑尺寸(可安装于标准4U盘面)与丰富通信接口，成为替换电磁式或老式微机保护的理想选择。 集成与配置要点 成功部署需注意以下关键事项： 必须使用 ABB PCM600 工程工具 或 Relion Configurator 进行参数整定与IEC 61850配置 弧光传感器光纤长度建议 ≤ 20 米，弯曲半径 > 30 mm，避免信号衰减
GOOSE通信需确保交换机支持 GMRP 或 静态组播配置，避免广播风暴
快速跳闸接点(如T1/T2)应直接接入断路器分闸线圈，不经过中间继电器以保证速度
定期通过Web界面或PCM600查看自检状态与事件记录，验证弧光通道健康
⚠️ 重要提示：弧光保护必须配合电流闭锁使用(默认启用)，防止外部光源(如焊接、日光)误触发。
生命周期与采购建议
ABB 1MRK002122-ABR02 目前处于 活跃供货期（Active Sales & Support），属于REF615产品线的主流型号。ABB持续提供固件更新与全球技术支持，且兼容未来IEC 61850 Ed.2.1扩展。因此，它既适用于新建数字化变电站，也适合现有系统扩容。
深圳长欣作为ABB自动化与保护产品专业供应商，所有 1MRK002122-ABR02 均为全新原装或经严格验证的官翻件，并执行以下测试：
上电自检(LED指示、通信初始化)
模拟故障注入(过流、弧光)验证跳闸逻辑
IEC 61850 MMS/GOOSE通信连通性测试
Web界面与本地HMI功能检查
每台装置均附带出厂报告、合规标签及 12个月质保。现货充足，支持紧急交付，助您高效构建安全、智能的中压配电系统。
As a certified partner for power system protection, we recognize that the ABB 1MRK002122-ABR02 is more than a relay—it’s a guardian of people, equipment, and continuity. Every unit we supply is validated for arc detection speed, GOOSE interoperability, and cybersecurity readiness. In an era where milliseconds define safety and data defines efficiency, trust in your protection layer isn’t optional—it’s engineered by ABB, assured by us.
