产品简要说明

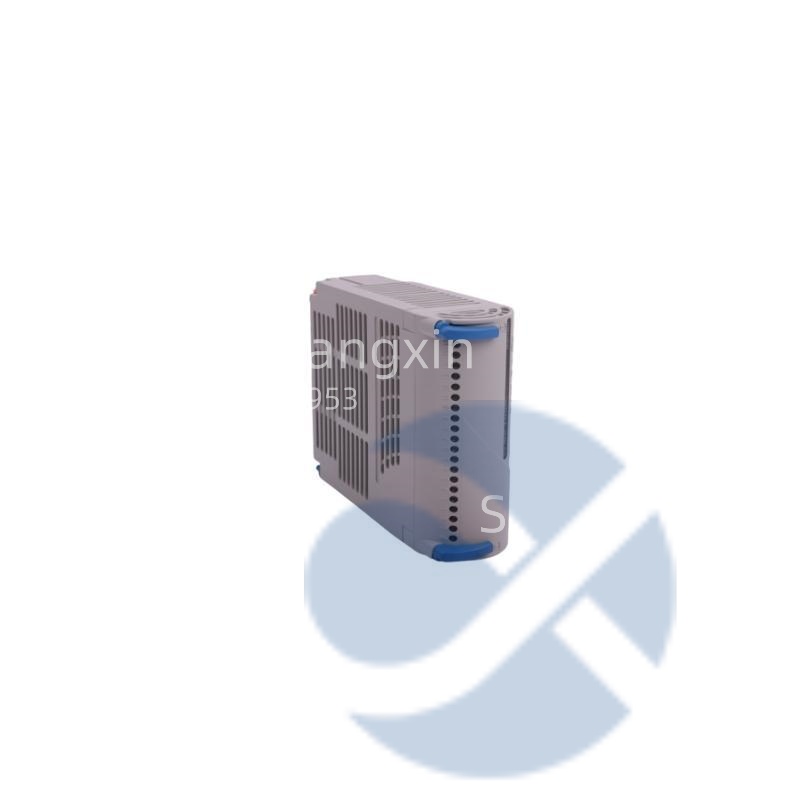

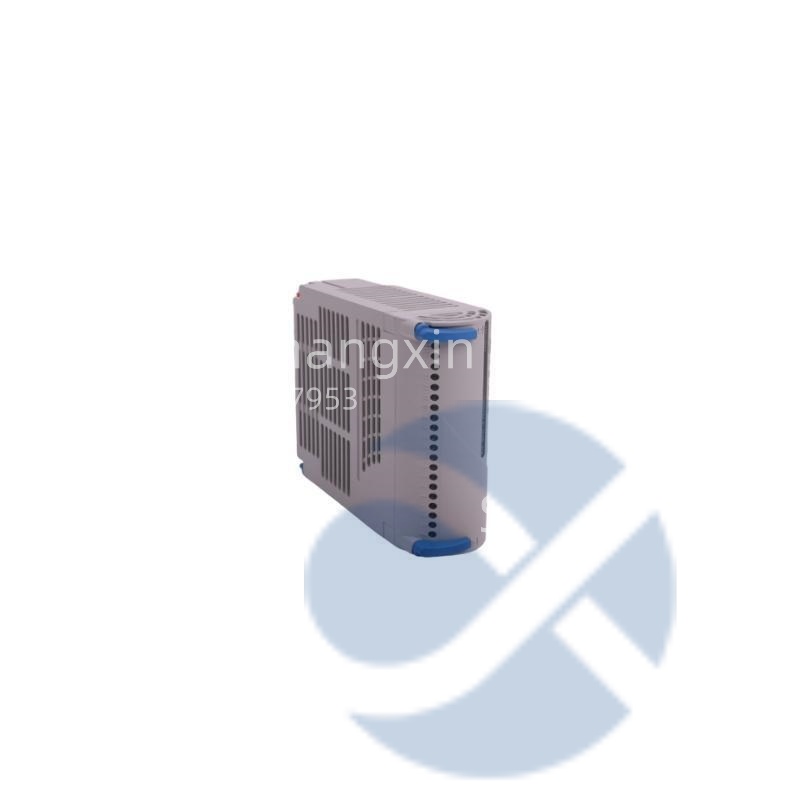

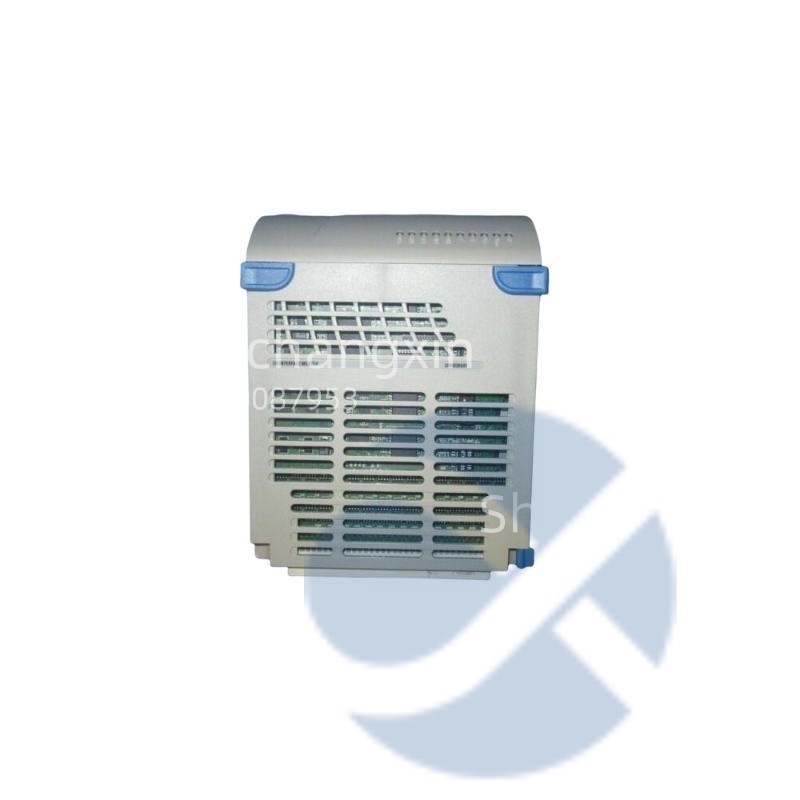

型号：WESTINGHOUSE 5X00225G01
品牌：WESTINGHOUSE
系列：OVATION系列
兼容控制器：OCR1100系列
安装方式：标准机架安装
一款高可靠性控制器底座模块，专为严苛的工业过程控制环境设计。作为西屋OVATION分布式控制系统的关键机械与电气载体，它为控制器处理器模块提供稳固的安装平台、精确的背板连接和可靠的电源分配。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述
WESTINGHOUSE 5X00225G01是西屋电气（现属艾默生集团）为其OVATION分布式控制系统(DCS)平台设计的一款核心硬件组件——控制器底座。在大型电站、化工或冶金工厂的控制室里，一排排整齐的机柜中，最核心的“大脑”是各种控制器。但鲜有人意识到，这些价值不菲的控制器处理器模块需要一个同样精密、可靠的“家”来安置。5X00225G01正是这样一个“家”，它的核心定位是作为OCR1100系列控制器处理器的机械安装基座和电气连接背板。它的设计理念非常明确：在振动、温度变化和长期运行的严酷环境下，为娇贵的电子模块提供一个纹丝不动的物理支撑和一个零误差的电气互联通道。对于系统集成商而言，忽视底座的质量就等于在系统地基上埋下隐患；一个歪斜的安装或一个接触不良的背板插针，都可能导致间歇性的通信故障或数据错误，而这种故障往往最具隐蔽性，排查起来耗时费力。
理解WESTINGHOUSE 5X00225G01的价值，需要从系统可靠性的底层逻辑出发。OVATION系统之所以能在全球众多关键基础设施中运行数十年，其秘密不仅在于先进的算法，更在于这种对基础硬件品质的极致追求。该底座采用厚重的金属结构和精密的连接器，确保插入其中的处理器模块能获得完美的对准和锁紧。其内部的背板布线并非简单的电线连接，而是经过阻抗匹配和信号完整性优化的多层印制电路板(PCB)，它能将来自处理器的指令和数据，以最小的衰减和畸变，分发到各个I/O总线接口。在项目现场，我曾亲眼见过因使用非原装或劣质仿制底座，导致控制器因散热不良而过热报警，或因背板接触电阻增大而造成模件无法识别的案例。因此，选择原装的5X00225G01，是对整个控制回路信号链基础物理层的一种投资，它保障的是上层所有复杂控制功能得以稳定执行的先决条件。
技术规格
产品型号：WESTINGHOUSE 5X00225G01
制造商：Westinghouse(Emerson)
产品类型：控制器底座/基座模块
兼容控制器：OVATION OCR1100系列控制器处理器模块
外形尺寸：标准19英寸机架安装宽度，具体高度和深度需参考图纸
安装方式：水平安装在OVATION标准机箱内，通过两侧导轨固定
背板接口：提供与处理器模块对接的高密度多针连接器
电源分配：通过底座背板将系统电源分配给处理器模块及可能的子卡
冷却设计：与机箱风道配合，为处理器模块提供强制风冷路径
工作温度：0°C至+60°C(依赖于机柜环境)
存储温度：-40°C至+85°C
材料：金属结构主体，确保强度和电磁屏蔽(EMC)
认证：符合西屋OVATION系统的相关工业标准
主要特点和优势
WESTINGHOUSE 5X00225G01的核心竞争力在于其作为系统“基石”所提供的无可挑剔的机械精度和电气可靠性。对于维护工程师而言，其最大的价值是“杜绝隐性故障”。该底座采用刚性极强的金属框架和精加工的定位导槽，当工程师将沉重的处理器模块沿导轨推入时，能感受到清晰的“咔嗒”到位感，这得益于其精密的机械锁紧机构。这种设计确保了模块在数年甚至十几年的运行中，不会因机柜振动或温差形变而产生丝毫松动。要知道，在高速数据总线上，哪怕微米级的接触不良都可能导致偶发性的校验错误，进而触发控制器的主备切换或不可预知的逻辑错误。5X00225G01从物理根源上消除了这种可能性。
其背板的设计同样体现了深厚的工程功底。背板上的连接器触点和布线是针对OVATION控制器特定的电源需求和通信协议（如PCI总线或专用背板总线）进行优化的。它能确保处理器获得的电源纯净、稳定，并且数据信号的完整性得到最大程度的保持。这对于处理快速控制回路和大量实时数据的应用至关重要。一个劣质背板引入的噪声或延迟，在控制画面上可能只是微小的波动，但却足以让一个精密的模型预测控制(MPC)算法失效。
军工级的机械稳固性：重型金属结构和高精度加工，确保控制器模块在严苛工业振动环境下长期稳固安装。
高性能背板互联：优化设计的背板PCB和高质量连接器，提供低噪声电源分配和高完整性信号传输，是控制器可靠运行的电气基础。
卓越的散热兼容设计：结构与机箱风道完美匹配，确保气流能有效通过处理器模块的散热片，防止因散热不良导致的性能降额或故障。
完全的即插即用兼容性：专为OCR1100控制器设计，无需任何转接或修改，保证与西屋原厂软硬件系统百分百兼容。
便于维护的导轨安装：支持从机箱前方轻松插拔控制器模块，简化了日常维护和模块更换流程。
内置的诊断支持：通过与控制器硬件的紧密集成，支持系统对模块在位状态等进行基础诊断。
Technical Summary:
The WESTINGHOUSE 5X00225G01 is a controller base unit,essentially a passive yet critical hardware platform within the OVATION DCS architecture.Its primary function is to provide the mechanical mounting and electrical backplane interface for the active OCR1100 series controller processor modules.Constructed from robust metal,it ensures precise alignment and secure locking of the processor card within the system chassis,mitigating risks associated with vibration and thermal cycling.The integrated backplane is a custom-designed printed circuit board that delivers clean,regulated power to the processor and facilitates high-speed,reliable communication between the processor and other system components via the dedicated backplane bus.Its design is integral to maintaining signal integrity and thermal management for the controller.While it contains no active electronics itself,the quality and precision of the 5X00225G01 directly impact the overall stability,reliability,and longevity of the control system by providing a flawless physical and electrical foundation for the system‘s“brain.”
应用领域
WESTINGHOUSE 5X00225G01的应用与OVATION DCS系统的应用场景完全重合，主要集中在那些规模庞大、可靠性要求极高的连续过程工业。
在超超临界火力发电厂，每个机组可能部署数十对冗余的OVATION控制器，分别管理锅炉燃烧、汽轮机调速、给水、送引风等子系统。每一个这样的控制器都需要一个5X00225G01底座作为其安装基座。在锅炉主控这样的关键站中，控制器需要毫秒级地处理数百个回路，任何由硬件接触问题引起的数据闪断都是不可接受的。这里，底座的可靠性直接关联到机组的非计划停运次数。
在大型乙烯裂解装置中，OVATION系统控制着从裂解炉进料、急冷到压缩分离的全流程。反应器的温度控制与安全联锁对控制器的响应速度和确定性有极高要求。5X00225G01构成的稳定硬件平台，是这些高级控制功能得以实现的基础。具体应用系统包括：
核电站的非安全级DCS：用于常规岛和辅助系统的控制，对硬件长期稳定性有近乎苛刻的要求。
联合循环燃气电站的协调控制系统：快速响应电网调度指令，实现燃气轮机与蒸汽轮机的精准配合。
大型水电站的计算机监控系统：监控机组启停、调速、励磁及辅助设备，底座需适应可能潮湿的安装环境。
跨区域输油管线的站控系统(SCADA)：在偏远站场，控制系统需无人值守长期运行，硬件基础必须扎实。
化工园区的集中分散控制系统：管理多个生产装置，控制器数量多，对备件通用性和更换便利性要求高。
钢铁企业全流程一体化控制系统：从烧结、炼铁、炼钢到连铸、轧制，OVATION系统广泛应用，5X00225G01是其硬件的共同基础。
集成与配置要点
集成WESTINGHOUSE 5X00225G01本身不涉及软件组态，但其物理安装和与周边模块的配合却有一系列必须遵守的要点，否则会引发连锁问题。
首要关键是机箱内的安装位置与顺序：5X00225G01必须安装在OVATION标准机箱内指定的槽位上。通常，一个机箱会从左到右依次安装电源模块、控制器底座（内含处理器）、各种I/O接口模块底座。安装时必须使用合适的工具，确保底座通过两侧的螺丝牢固固定在机箱的横梁上，不能有任何晃动。安装顺序错误或固定不牢，会导致后续模块无法顺利插入或接触不良。
关键的安装与检查步骤包括：
清洁与检查：在安装前，务必用无水酒精和无尘布清洁底座背板上的连接器金手指和机箱内部的导轨槽道，确保无灰尘、无油污。检查连接器引脚有无弯曲或损坏。
处理器模块的安装：将OCR1100处理器模块对准底座导轨，水平、平稳地推入。应感到阻力均匀，并在完全推到底时听到锁紧机构清脆的啮合声。然后，必须按照手册规定的扭矩，拧紧模块前部的固定螺丝或压杆，这是防振的关键一步。
电源与接地检查：确保整个机箱的供电和接地系统符合OVATION规范。底座的接地是通过其金属外壳与机箱的连接实现的，因此机箱本身的接地必须良好。
散热风道检查：安装完成后，检查底座周围是否有杂物阻挡。机箱风扇的运行方向应使气流从前向后，流过处理器模块的散热片。错误的散热风道会导致控制器过热。
上电后状态确认：系统上电后，在工程师站上检查该控制器是否能被正常识别，状态是否为“OK”。同时，可以检查控制器的内部温度读数，确认散热正常。
冗余配对配置：如果该控制器是冗余配置中的一员，需确保其配对的控制器的底座安装在同一机箱或符合规范的邻近位置，以确保两者环境条件一致。
一个重要的经验是：在系统扩容或更换底座时，如果新旧底座的硬件版本（可能体现在部件号后缀）有细微差别，务必查阅西屋的版本兼容性说明。有时新版本的底座可能对散热或电源分配有微小改进，需确认其与原有处理器模块完全兼容。
生命周期与采购建议
WESTINGHOUSE 5X00225G01是OVATION系统硬件平台中的成熟期(Mature)基础构件。只要OCR1100系列控制器仍在广泛使用，对该底座的需求就会持续。它不是高科技迭代很快的部件，但其质量和精度要求极高，仿制品很难在长期可靠性上与原装件媲美。
采购建议分为两种情况：对于全新的OVATION系统建设项目，5X00225G01会根据控制器数量配套采购。对于庞大的在役系统维护，该底座应被视为关键机械备件。虽然其本身故障率不高，但一旦机柜因改造、碰撞或其它原因导致底座变形或连接器损坏，更换需求就会非常紧急。没有可用的底座，对应的控制器就无法恢复运行。因此，建议大型工厂根据其控制器总数量，按一定比例（如1-2%）储备备用底座，以备不时之需。对于已运行超过15年的老系统，提前储备更为明智。
我们（深圳长欣）承诺所提供的每一件WESTINGHOUSE 5X00225G01控制器底座均为原装正品，确保其机械尺寸、连接器规格与您的现有系统完全一致。所有产品在发货前均经过严格的外观检查、尺寸核对和连接器探针完好性测试，确保无运输损伤、无锈蚀、无引脚变形。我们提供12个月的质量保证。针对此类构成系统骨架的关键硬件备件，我们保持现货库存，致力于在您需要时提供快速交付，协助您迅速完成硬件修复，恢复控制系统的完整架构。
