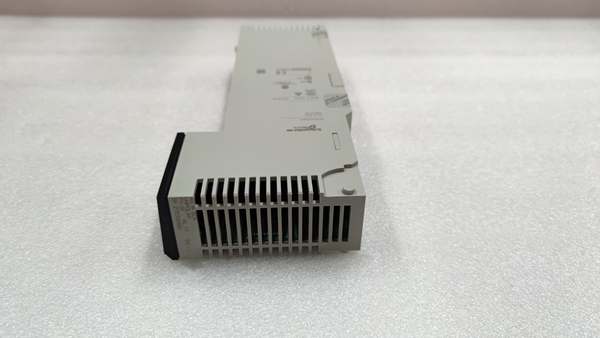

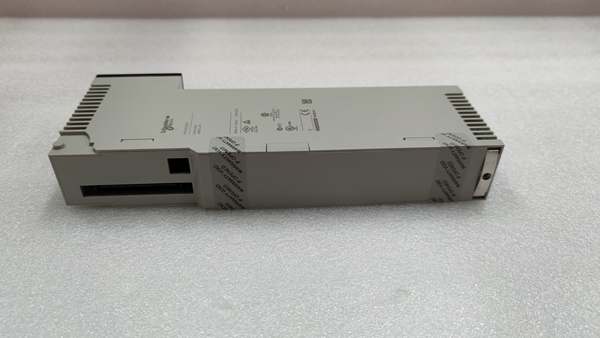

施耐德140EHC10500
施耐德140EHC10500是一款用于Modicon Quantum系列PLC的高速计数模块，专为工业自动化应用设计，适用于需要高精度和高速计数的场合。
产品参数
计数通道数量：8路。
计数频率：最高100 kHz。
输入电压范围：最大30V DC。
计数输入电流：7mA。
计数输入类型：离散增量计数器。
隔离电压：500Vrms。
工作温度范围：-25°C至+55°C。
尺寸：22.5 mm x 80 mm x 30 mm。
重量：0.2 kg。
功耗：≥6W。
总线电流需求：250mA。
产品规格
离散量输入电流：5mA。
离散量输出数量：8。
离散量输出电压：20～30V开机直流；0V关机直流。
负载电流：0.21A。
泄漏电流：≤0.1mA断电状态。
电压降：1.25V通电状态。
各通道与总线之间的绝缘：500Vrms用于60s。
输出短路保护：内部。
就地信号：5个LED通道状态。
电流消耗：≤1140mA 24V直流外部供电。
系列
施耐德140EHC10500属于Modicon Quantum系列。
特征
高速计数：支持最高100 kHz的计数频率。
多种计数模式：支持单脉冲、增量、双向计数、外部触发和门控功能。
高精度：分辨率可达1纳秒。
灵活的输入输出：支持脉冲、方波等多种输入信号类型。
可靠性和保护：具有内部输出短路保护和高隔离电压。
作用
该模块主要用于对高速信号进行精确计数，适用于需要高精度和高速计数的应用场景，如工业自动化生产线中的速度监测、位置检测等。
用途
高速信号计数。
精确位置检测。
速度监测。
与编码器配合使用进行位置和速度控制。
应用领域
广泛应用于工业自动化、机械制造、汽车制造、电子设备生产等领域，用于提高生产效率和设备控制精度
