产品简要说明

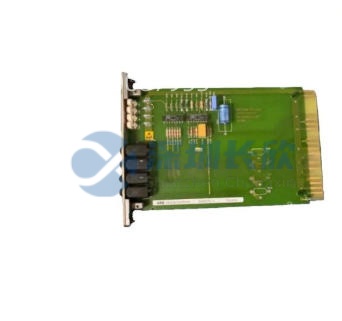

ABB HESG447043R0001 70VV01A：这块64通道超高密度数字量输入模块，是ABB AC 800M系统里“信号收割机”!单槽集成64路24VDC漏型(Sinking)输入，专为NPN传感器、继电器触点、急停按钮等设计，响应快、抗扰强、诊断全。一台顶两台，机柜空间省一半，工业现场的“高效感知者”，就该这么硬核!
输入类型：24 VDC 漏型输入(Sinking)
通道数量：64点独立输入
响应时间：≤3 ms
工作温度：-25°C 至 +60°C
ABB HESG447043R0001 70VV01A 技术规格
产品型号：ABB HESG447043R0001 70VV01A
制造商：ABB
产品类型：AC 800M系列高密度数字量输入(DI)模块
输入通道数：64通道(分4组，每组16点)
输入类型：24 VDC 漏型输入(Sinking Input)
额定输入电压：24 VDC(允许范围：15–30 VDC)
输入电流：约 3.0 mA @ 24 VDC
逻辑“1”电平：≥15 VDC
逻辑“0”电平：≤5 VDC
响应时间(ON→OFF / OFF→ON)：≤3 ms
电气隔离：
组间隔离：500 Vrms(每16点为一组)
背板与现场侧：加强绝缘
诊断功能：
每通道绿色LED状态指示(通过TB850基座面板可见)
支持断线检测(Open Wire Detection)——需配合 TB850 智能终端基座
通道故障可上报至System 800xA
安装方式：DIN导轨(TS35)，需搭配 TB850 终端基座(专用高密度型号)
工作温度：-25°C 至 +60°C
防护等级：IP20(需安装于控制柜内)
认证标准：CE、UL 61010-2-201、CSA、IEC 61000-6-2(工业EMC四级)
ABB HESG447043R0001 70VV01A 产品概述
在现代工厂追求“高密度、低成本、易维护”的趋势下，ABB 70VV01A 应运而生——它是AC 800M平台中通道密度最高的数字量输入模块，单槽64点，是传统32点模块(如XB8344A)的两倍，大幅节省机柜空间与硬件成本。
该模块专为漏型(Sinking)应用场景优化，典型用于连接NPN型接近开关、光电传感器、PLC输出触点或干接点(需外供24V)。其内部采用四组独立输入电路，每16点为一组，实现组间电气隔离，有效抑制共模干扰，即使在变频器密集区也能稳定运行。
配合专用的 TB850 高密度终端基座，70VV01A 还能激活断线检测功能：当某根信号线断裂，系统立即定位到具体通道并报警，避免因“信号丢失”导致误判(例如：输送带到位信号失效，可能引发堆料事故)。在Control Builder M中，64个通道自动映射为BOOL变量，调试效率倍增。说白了，ABB HESG447043R0001 70VV01A 就是那个让“海量开关信号”变得“清晰、可靠、可管”的超级采集终端。
主要特点和优势
✅ 超高密度：64点/槽，节省50%机柜空间与背板槽位
✅ 超快响应：≤3 ms，满足高速计数与安全联锁需求
✅ 强抗干扰：组间500V隔离 + EMC四级，适应恶劣电磁环境
✅ 智能诊断：断线检测 + 通道级LED，MTTR(平均修复时间)降低70%
✅ 热插拔支持：系统运行中可更换，产线不停机
✅ 宽温宽压：-25℃冷启动无压力，15–30VDC输入适应现场波动
The ABB HESG447043R0001 70VV01A is the highest-density digital input module in the ABB AC 800M portfolio, delivering 64 sinking-type 24 VDC channels in a single slot. Engineered for applications demanding massive discrete signal acquisition—such as conveyor systems, robotic cells, and safety interlocks—it combines fast 3 ms response, group-wise 500 Vrms isolation, and open-wire diagnostics (with TB850 base) to ensure signal integrity under the harshest industrial conditions. Fully integrated into System 800xA and Control Builder M, it transforms high-channel-count monitoring from a wiring nightmare into a streamlined, maintainable solution.
应用领域
汽车制造：焊装线夹具到位、机器人安全门、输送链位置(64点轻松覆盖整工位)
物流仓储：分拣机光电开关阵列、堆垛机限位、AGV路径检测
食品饮料：灌装线瓶检、封盖检测、清洗站门禁状态
电力行业：开关柜状态反馈(断路器分合、手车位置、接地刀闸)
造纸/印刷：张力辊限位、纠偏传感器、断纸检测
特别适合点数密集、空间受限、需快速部署的项目。
选型指南 / 购买建议
🔧 必须搭配专用TB850高密度基座(非标准TB850)，否则无法接线
⚠️ 仅支持漏型(Sinking)——若需源型(Sourcing)输入，请选 70VV02A
📏 接线端子密集：建议使用0.5 mm²细径多股线 + 冷压端子，避免短路
✅ 认准完整型号 HESG447043R0001 和后缀 70VV01A，避免混淆老款
常见问题解答 (FAQ)
问：能接干接点吗?
答：可以!但需外接24V电源到干接点一端，另一端接模块输入，公共端(M)接地。
问：LED在哪里看?
答：LED集成在TB850高密度基座面板上，每16点一组状态灯，具体通道需查800xA软件。
问：最大电缆长度多少?
答：推荐 ≤300 米(屏蔽双绞线，截面 ≥0.5 mm²)，屏蔽层柜内单点接地。
问：支持HART或模拟量吗?
答：不支持。这是纯数字量输入卡，仅处理开关信号。
问：和普通32点DI比，价格贵多少?
答：单价略高，但按“每点成本”计算，70VV01A 便宜30%以上，且省空间、省安装工时。
相关产品
ABB TB850(高密度型)：专用终端基座，支持64点接线与诊断
ABB 70VV02A：64通道源型(Sourcing)DI模块
ABB XB8344A(HTDC606701R001)：32通道漏型DI模块(传统密度)
ABB DSCA180A：32通道继电器DO模块
ABB PM864 HIEE300910R1：AC 800M主控CPU
ABB PP883：24VDC电源分配模块(为TB基座供现场电)
安装与维护
接线规范：使用0.5 mm²屏蔽双绞线，端子压接牢固，避免相邻端子短路
维护提示：若某通道无信号，先查TB850基座螺丝是否松动，再查现场传感器
清洁建议：每季度用干燥压缩空气清理模块与基座缝隙，防止粉尘堆积
产品保障
每一台 ABB HESG447043R0001 70VV01A 均由深圳长欣进行全通道通断测试、响应时间验证及EMC模拟干扰试验，确保100%原厂性能。我们提供24个月质保、官方接线图、Control Builder M变量模板及技术热线支持。选深圳长欣，就是选一个懂高密度I/O、敢为你系统兜底的老伙计——www.cnplcdcs.com，有事随时招呼!
Shenzhen Changxin rigorously validates every ABB 70VV01A across all 64 channels under real-world noise and load conditions—ensuring your high-density discrete signals are captured reliably, every time. Backed by expert ABB system knowledge and a 24-month warranty, we don’t just supply I/O modules; we deliver space-saving, future-proof automation infrastructure. Partner with us, and turn signal chaos into control clarity—efficiently, reliably, and without compromise.
