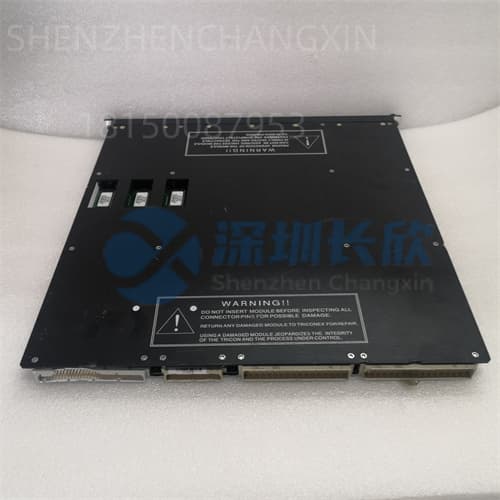

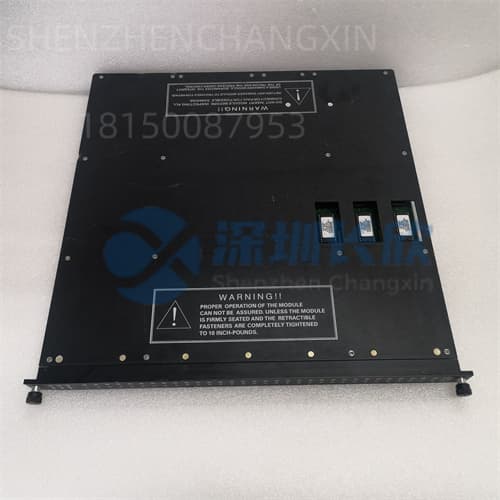

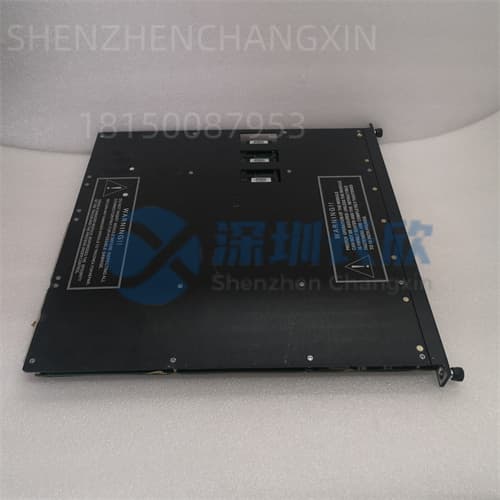

TRICONEX 3503E 产品概述
在流程工业中，安全仪表系统（SIS） 是保护人员、设备和环境的最后一道自动化防线。TRICONEX 3503E 正是这道防线上至关重要的“感官神经”——一款专为Tricon 三重模块冗余(TMR)安全控制器设计的32通道数字输入模块。
简单来说，它的核心使命是极其可靠地采集现场安全设备的开关状态信号(如紧急停车按钮、压力高高开关、可燃气体探测器报警触点)，并将这些信号传递给Tricon主处理器进行逻辑判断。其设计的精髓在于TMR架构：每个输入通道在物理上被复制成三份，由三个独立的子电路同时读取。主处理器对这三个结果进行“三取二”表决。这意味着，即使其中一个子电路因任何原因(元件故障、干扰等)给出错误读数，系统仍能基于另外两个正确的结果做出安全动作，从而实现了无单点故障的高完整性。
因此，3503E 不仅仅是一个I/O模块，它是实现功能安全的关键硬件。它确保了安全相关信号的采集过程本身是高度可靠的，为后续的联锁逻辑执行奠定了坚实基础。
主要特点和优势
这款模块的优势集中体现在其超高的可靠性、强大的诊断能力和易于维护的设计上。
第一，三重模块冗余（TMR）架构，安全等级高。这是其最核心的优势。通过硬件层面的三重化，实现了99.999%的高可用性，并能满足SIL 3等级的安全要求。任何单一部件的故障都不会导致安全功能丧失，从根本上提升了系统的安全性和容错能力。
第二，全面的在线诊断与维护性。模块具备完善的自诊断功能，能够实时监测自身健康状态，报告诸如通道故障、电源异常等问题。更重要的是，它支持在线热插拔更换。当某个模块被诊断出故障时，维护人员可以在系统不停机、工艺过程不中断的情况下，直接拔出故障模块并插入新模块，系统会自动识别并恢复运行，极大减少了计划外停机时间。
第三，坚固的工业设计与宽环境适应性。采用IP30防护等级的波浪纹铝制外壳，能够抵御工业现场的粉尘和轻微喷溅。其-40°C 至 +70°C的宽工作温度范围，使其能够应用于从酷寒的户外到炎热的机柜内部等各种恶劣环境。双电源冗余输入设计进一步保障了供电的连续性。
第四，易于集成与编程。作为成熟的Tricon系统的一部分，其配置和编程通过统一的TriStation 1131 软件完成，该软件符合IEC 61131-3标准，使用功能块图(FBD)等语言，降低了工程实施的复杂度。
The TRICONEX 3503E is a 32-channel digital input module designed specifically for Safety Instrumented Systems (SIS). Its defining feature is the Triple Modular Redundant (TMR) architecture, where each input signal is processed independently by three parallel circuits. A 2-out-of-3 voting mechanism ensures continuous and correct operation even if one channel fails, eliminating single points of failure and achieving the high reliability required for SIL 3 applications per IEC 61508.
Engineered for harsh industrial environments, it operates reliably from -40°C to +70°C and features a rugged IP30 enclosure. With dual redundant power inputs (9-36V DC) and comprehensive online diagnostics, it supports hot-swappable replacement without process interruption. This module is a cornerstone for building critical safety loops in process industries, providing the dependable signal acquisition needed for Emergency Shutdown (ESD) and Fire & Gas (F&G) systems.
应用领域
TRICONEX 3503E 专为对安全有极致要求的流程工业设计。
在石油与天然气行业，它广泛应用于海上平台、炼油厂和长输管线的紧急停车系统（ESD） 中，采集关断阀、压力安全阀、火焰探测器的状态信号。
在化工与石化领域，用于反应器、精馏塔等关键装置的安全联锁系统，防止超温、超压等危险工况的发生。
在电力行业，特别是燃气轮机和蒸汽轮机的控制与保护系统中，用于监测转速、振动、温度等安全参数，实现超速保护和危急遮断。
此外，也常用于火气检测系统（F&G）、燃烧器管理系统（BMS） 以及核电站的1E级安全系统中。凡是需要将物理世界的危险信号(开关量)可靠地转换为安全系统可处理数据的场合，都是它的用武之地。
选型指南 / 购买建议
老铁，选安全系统模块，容不得半点马虎，必须严谨再严谨。
第一，确认系统兼容性与安全等级。3503E 是Triconex Tricon 或 Trident 系列安全控制器的专用I/O模块。首先确认你现有的或计划构建的SIS主控制器是否是Triconex品牌及对应系列。其次，明确你的安全回路需要达到哪个安全完整性等级（SIL），3503E 可用于SIL 3应用，但整个回路(传感器、逻辑解算器、执行元件)的SIL等级需要系统评估。
第二，核实信号类型与数量。确认你需要采集的信号是24V DC/AC的干接点(无源)还是湿接点(有源)。统计总通道需求，3503E 提供32点，需考虑是否足够或需要多块。注意其输入电压范围(20-42.5V DC)。
第三，考虑环境与安装。检查安装位置的环境温度是否在模块的宽温范围内。确认机柜内是否有DIN导轨安装空间。规划好冗余电源的供电方案，确保双路电源的可靠性。
第四，务必通过授权渠道采购。安全仪表系统组件直接关乎生命财产安全，市场上存在翻新或假冒风险。强烈建议通过施耐德电气(Triconex)官方或授权分销商采购，确保获得原装正品、完整的安全手册和认证证书。同时，这类系统的设计、集成和验证通常需要具备相关资质的工程团队完成。
常见问题解答 (FAQ)
问：TMR（三重模块冗余） 和普通的冗余有什么区别?
答：普通冗余(如双冗余)是“一用一备”，备用模块平时不工作，主模块故障时才切换，存在切换时间和可能失效的风险。TMR 是“三取二”，三个模块同时工作、同时表决。任意一个模块故障，系统能立即基于另外两个正确的结果继续运行，无切换时间，真正实现了容错运行，安全性和可用性更高。
问：3503E 模块故障了会影响生产吗?
答：得益于TMR架构和在线更换功能，单块模块的故障通常不会导致生产停车。故障模块所在的通道会被系统自动屏蔽，剩余两个健康通道仍能正确表决。维护人员可以在系统运行时(在线)更换故障模块，新模块插入后会自动被系统识别并融入，整个过程无需停机。
问：如何对 3503E 模块进行配置和诊断?
答：需要使用Triconex专用的TriStation 1131 工程软件。通过该软件，可以对整个Tricon系统(包括3503E 模块)进行硬件组态、逻辑编程、在线监控和故障诊断。模块的状态、通道值、诊断信息都可以在软件中实时查看。
问：它只能用于安全系统吗?能不能用在普通的PLC控制中?
答：3503E 是专为安全仪表系统（SIS） 设计的，其TMR硬件、诊断机制和认证都是围绕功能安全(IEC 61508)构建的。虽然它本质上也是一个数字输入模块，但通常不推荐也不经济地用于普通的、非安全相关的PLC控制。对于常规控制，应选用成本更低的标准PLC I/O模块。
客户案例分享
中东某大型天然气液化(LNG)工厂，其核心的制冷压缩机机组原先采用的安全系统故障率较高，曾因误动作导致非计划停产，造成巨大经济损失。工厂决定对安全仪表系统进行全面升级。
经过严格的评估，项目选择了以 TRICONEX Tricon 控制器为核心的新一代SIS。在整个系统中，大量采用了 3503E 数字输入模块，用于采集压缩机各缸体的振动、位移、温度探头信号，以及润滑油压力低、密封气压力低等关键工艺开关信号。这些信号通过 3503E 的TMR通道采集后，送入Tricon控制器进行三取二表决逻辑运算。
系统投运后，运行极其稳定。在一次真实的压缩机轴承温度探头开路故障中，3503E 模块自身的诊断功能立即报警，但由于TMR架构，另外两个正常的通道仍提供了正确信号，系统没有误停车，保障了生产的连续性。工厂的仪表工程师表示：“Triconex 3503E 模块的TMR设计和在线更换功能，让我们的维护从‘救火’变成了‘预防’。它的可靠性让我们对这套安全系统充满信心，再也不用担心误停车了。”
相关产品
Tricon / Trident 控制器：如 Tricon CX，是 3503E 模块所依附的主处理器，负责执行安全逻辑。
模拟量输入模块：如 3664 系列，用于采集4-20mA等模拟量安全信号。
数字输出模块：如 3503E 的对应输出模块 3504E 等，用于驱动关断阀、报警器等安全执行机构。
电源模块：如 8312.为Tricon机架和I/O模块提供冗余电源。
通信模块：如 4351B，用于实现Tricon系统与DCS或其他控制系统的通信。
TriStation 1131：Triconex系统的组态、编程和诊断软件。
安装与维护
安装前准备：兄弟，安装安全系统组件，安全规程至高无上!第一，确保相关工艺单元已处于安全状态，并执行严格的工作许可制度。第二，仔细阅读Triconex系统安装手册，确认机架型号、槽位位置和终端板（如TMR 8300系列） 的兼容性。第三，使用力矩螺丝刀，按照手册要求紧固模块固定螺钉和端子排接线，确保连接可靠。
维护建议：日常维护侧重于状态监控和预防性诊断。定期通过TriStation 1131 软件在线查看所有 3503E 模块的诊断状态字和故障历史记录。关注模块前面板上的LED状态指示灯(电源、OK、故障等)。利用系统提供的点检（Point Check） 功能，定期测试重要安全回路的完好性。当模块故障指示灯亮起或软件报警时，应尽快安排在线更换。更换时，务必佩戴防静电手环，并记录更换的模块序列号和槽位信息。
产品保障
在安全仪表系统领域，设备的真实性与可靠性关乎生命和重大资产安全。我们 深圳长欣 郑重承诺，所提供的每一块 TRICONEX 3503E 数字输入模块，均为100%原装正品，源自可追溯的施耐德电气正规渠道，确保其硬件设计、安全架构与出厂认证完全一致。我们深知，一个仿冒或翻新的安全模块可能带来灾难性后果。
因此，我们绝不出售任何非原厂或来源不明的产品。除了提供可靠的正品备件，我们强烈建议您与具备相关资质的安全系统集成商合作，进行系统的设计、安装和验证。我们承诺对所售产品提供符合制造商政策的质保服务。选择我们，就是选择了一个以安全诚信为基石，致力于与您共同守护流程工业安全防线的合作伙伴。更多信息，欢迎访问我们的平台 www.cnplcdcs.com。
Our Commitment:
At Shenzhen Changxin, we recognize the paramount importance of authenticity and reliability in Safety Instrumented System components. We are committed to supplying only 100% genuine TRICONEX 3503E digital input modules. Every unit is sourced through verified and traceable supply chains, guaranteeing it meets the original manufacturer’s specifications and carries the necessary safety certifications for SIL 3 applications.
We stand behind our products with a solid warranty and emphasize the critical need for proper system integration and validation by qualified professionals. Partnering with us means you receive a genuine component from a trustworthy supplier, forming one reliable link in your overall safety chain. Trust, integrity, and a shared commitment to safety define our service. Visit us at www.cnplcdcs.comto learn more.
