GE IS200VTCCH1CBB 产品概述
老铁，玩过重型燃气轮机的都知道，那玩意儿就是个在刀尖上跳舞的“钢铁巨兽”。它的心脏——燃烧室和透平，温度高得吓人，必须时时刻刻盯紧了，差个几十度都可能出大事。这块 GE IS200VTCCH1CBB，就是GE Speedtronic Mark VI这套顶级轮机控制系统的“专职温度采集官”。您可别把它当成普通的温度模块，在燃机控制领域，它属于VTCC板(电压/温度控制卡)，是Mark VI I/O子系统里的关键角色。
它的活儿，就是通过分布在轮机各处的热电偶，把那些微弱的毫伏级(mV)温度信号，一丝不差地采集上来，经过放大、滤波、冷端补偿，再转换成高精度的数字量，送给主控制器(TMR三重化冗余控制器)做逻辑判断。控制器根据这些温度数据，来决定燃料阀开度、导叶角度，确保轮机既高效又安全。所以说， IS200VTCCH1CBB 的精度和稳定性，直接关系到整台轮机的效率、寿命和安全性，是名副其实的“安全守护神”。
主要特点和优势
首先，专业级的高精度热电偶信号处理是它的立身之本。它可不是什么信号都接的“万金油”，而是专门为E、J、K、S、T这几种工业最常用的热电偶量身定做的。内部电路针对毫伏级小信号做了深度优化，包括高精度基准源、低噪声放大器和强大的数字滤波算法，确保在强电磁干扰的轮机旁边，也能把微弱的温度信号“干干净净”地提取出来，精度能达到系统要求的级别。
其次，针对严苛工业环境的高可靠性设计。燃机控制柜的环境，振动大、温度变化也大。这块板卡从元器件选型到PCB布局，都遵循了军品级的标准。前面板用螺钉牢牢固定，连接器都是高可靠性的工业级产品。那三个LED状态指示灯(运行、故障、状态)设计得非常直观，工程师在机柜前一眼就能看出板卡是死是活，大大简化了日常巡检和故障排查。

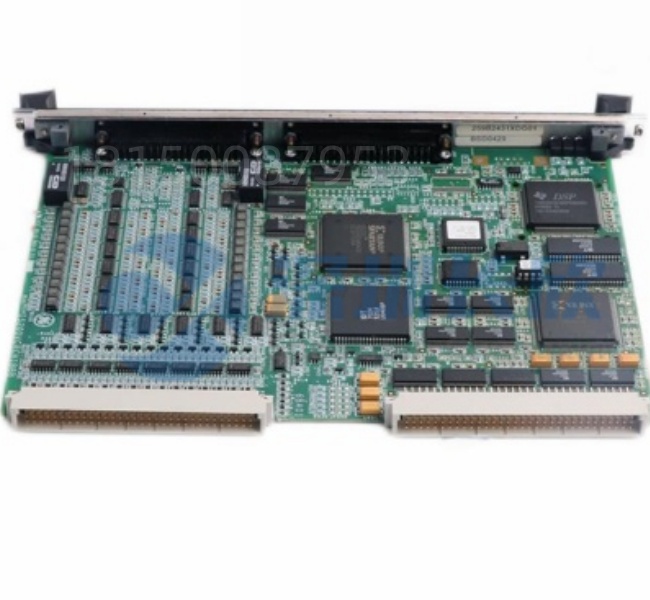

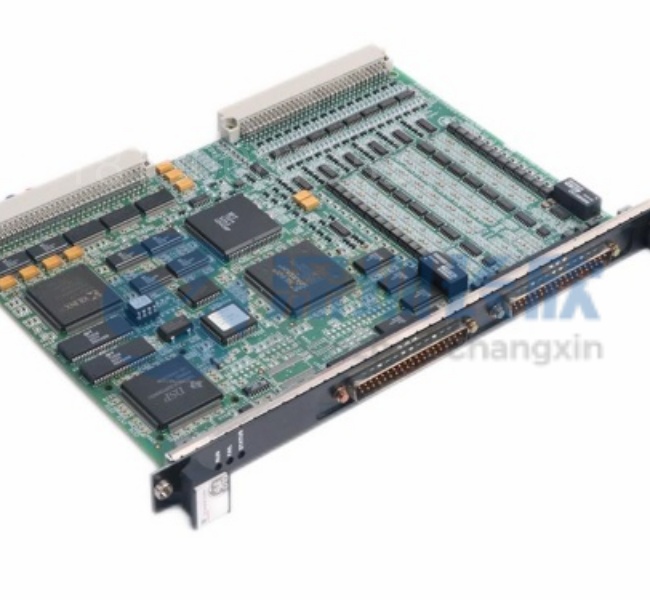

再者，强大的集成处理能力与灵活性。板子上集成了Xilinx的FPGA和专用的DSP芯片，这相当于给它装上了“大脑”和“加速器”。它不仅能完成基本的模数转换(A/D Conversion)，还能在本地完成一些初步的信号处理、线性化和故障诊断，减轻主控制器的负担。通过配套的DTTC或TBTC端子板，可以灵活地接入24路热电偶，适应不同的现场接线需求。
最后，无缝融入Mark VI生态系统。作为Speedtronic Mark VI系统的原生组件， IS200VTCCH1CBB 在组态软件里有现成的设备类型，配置参数、校准、诊断都能在工程师站上轻松完成。它与同机架的其他I/O卡、控制器之间的通信是通过高速背板进行的，延迟极低，保证了温度控制回路的快速响应。
Core Strengths and Performance Highlights:
The GE IS200VTCCH1CBB is engineered as a precision instrumentation front-end within the critical Speedtronic Mark VI turbine control architecture. Its foremost strength is dedicated, high-fidelity thermocouple signal conditioning. Tailored specifically for industry-standard E, J, K, S, and T-type thermocouples, it incorporates high-precision reference junctions, low-noise instrumentation amplifiers, and advanced digital filtering. This ensures accurate capture of millivolt-level signals even in the electrically noisy environment adjacent to powerful gas turbines, providing the control system with reliable data for safe and efficient operation.
Robustness for demanding applications is built into its design. Constructed with industrial-grade components and a secure front-panel mounting, it withstands the vibration and thermal cycling inherent in power generation settings. The clear, multi-color LED status indicators (Run, Fail, Status) enable immediate visual health assessment, facilitating rapid troubleshooting.
It features significant onboard processing intelligence. Equipped with a Xilinx FPGA and a Digital Signal Processor (DSP), the module performs not only analog-to-digital conversion but also local signal linearization, cold-junction compensation, and preliminary diagnostics. This distributed processing model enhances system responsiveness and reduces the computational load on the main Triple Modular Redundant (TMR) controllers.
Finally, it offers seamless integration within the Mark VI ecosystem. As a native component, it is fully supported within GE’s engineering toolset for straightforward configuration, calibration, and diagnostics. Its communication with controllers via the high-speed VME backplane ensures minimal latency, which is crucial for fast-responding temperature control loops in turbine management.
应用领域
这 GE IS200VTCCH1CBB 板卡，生来就是为“高、精、尖”的旋转机械控制服务的，它的主战场极其聚焦。
最核心的应用就是大型燃气轮机控制。在联合循环电厂、调峰电站或海上平台的燃气轮机上，它负责采集燃烧室火焰温度、透平进口/出口温度、轴承温度等数十个关键测点。这些数据直接用于燃烧控制、温度保护(如超温跳机)、以及性能计算(如热效率)，是保障轮机安全、高效、低排放运行的生命线。
其次是蒸汽轮机控制。在传统的火电厂或核电站，蒸汽轮机同样需要精确的温度监控。 IS200VTCCH1CBB 可以用于监测汽缸壁温、蒸汽温度、轴承温度等，防止转子与静子碰磨、避免材料过热蠕变，对于这类长时间连续运行的关键设备，可靠的温度监测就是预防性维护的基石。
再者，是其他高温、高速旋转机械的过程监测。例如，在某些大型工业压缩机、高炉鼓风机、舰船推进系统中，只要采用了GE Mark VI 或类似的高端控制系统，并且需要对关键温度进行高精度、高可靠性的采集，这块VTCC板就能派上用场。它的设计理念就是为最严苛的工业环境提供值得信赖的测量。
选型指南 / 购买建议
哥们儿，选这种系统级板卡，差之毫厘谬以千里。第一，死磕系统版本与兼容性。 IS200VTCCH1CBB 是专为Speedtronic Mark VI 系统设计的。您必须百分百确认您现有的控制系统是Mark VI，而不是Mark V、Mark VIe或其他系列。不同系统的背板协议、供电、软件驱动都不通用，插上去也用不了。
第二，明确信号类型与量程。确认您现场需要接入的都是热电偶信号，并且是E、J、K、S、T型中的一种或几种。它的输入量程是-8mV到+45mV，覆盖了绝大部分热电偶在工业温度范围内的输出。如果您的应用有特殊的传感器(如RTD热电阻)，那就需要选其他类型的I/O板(如VRTC)。
第三，核对端子板型号。这块VTCC板本身不带接线端子，需要通过 DTTC 或 TBTC 端子板来连接现场电缆。您需要根据您的柜内布局和接线习惯(是DIN导轨安装还是端子排)，选择对应的端子板型号，并确保其通道数量与VTCC板匹配。
第四，备件溯源与测试。这种板卡技术含量高，市场上翻新件、拆机件鱼龙混杂。务必选择能提供清晰来源、并且承诺上机前进行基本功能测试的供应商。像我们深圳长欣，提供的每块板卡都经过通道通断、基准电压、指示灯等基础测试，确保您拿到手是能用的。
常见问题解答 (FAQ)
问： IS200VTCCH1CBB 板卡上的三个指示灯分别代表什么状态?
答： 这三个灯是板卡的“脸面”。绿色RUN灯：常亮表示板卡上电且自检通过，正在正常运行;闪烁通常表示正在执行诊断或固件更新。红色FAIL灯：常亮表示板卡检测到内部硬件故障(如存储器错误、FPGA故障);闪烁可能表示与控制器通信中断或配置错误。橙色STATUS灯：通常用于指示特定的工作模式或通信状态，具体含义需要查阅对应的Mark VI硬件手册。最简单粗暴的判断：只要FAIL红灯常亮，这板卡基本就“挂”了，得换。
问： 一块 IS200VTCCH1CBB 板卡坏了，会影响所有24个温度点吗?
答： 是的，会全部影响。因为这块板卡是24个通道共用的一个处理单元。一旦板卡本身的电源、处理器或公共电路部分故障，所有连接在其上的24路热电偶信号都会丢失。这也是为什么在极端重要的应用中，关键温度测点有时会采用不同板卡甚至不同机架进行冗余采集的原因。
问： 如何对这块板卡进行通道校准?
答： 板卡本身的零点、增益校准通常不需要在现场进行，出厂时已调校好。现场工程师需要做的“校准”，更多的是通过Mark VI的组态软件(如ToolboxST)对每个通道进行工程单位量程设置和热电偶类型选择。更高级的校准，如输入毫伏信号的精度校验，需要使用标准信号源，并遵循GE提供的专项校准规程，一般由专业计量人员或GE服务工程师执行。
客户案例分享 / 成功应用解析
西北某大型天然气发电厂，其9F级燃气轮机在夏季满负荷运行时，多次出现“燃烧室温度分散度高”的报警，导致控制系统不得不降负荷运行，严重影响发电效益。厂方排查了热电偶、补偿导线均未发现问题。最后怀疑是Mark VI系统内负责温度采集的 GE IS200VTCCH1CBB 板卡某几个通道的基准电压发生了漂移。
由于该板卡是燃机核心保护系统的一部分，停机更换窗口极其有限。厂方紧急联系了我们。我们根据其控制系统序列号，快速匹配了固件版本完全一致的 IS200VTCCH1CBB 备件，并在发货前进行了全通道精度测试。在计划内的8小时检修窗口中，热工人员成功更换了疑似故障的板卡。重新启机后，燃烧室各点温度显示恢复正常，分散度报警消失，机组得以恢复满发状态。
事后分析，原板卡因长期运行在高温机柜环境中，部分精密电阻的温漂特性发生了变化。这次精准快速的备件响应，不仅避免了因降负荷造成的电量损失，也消除了一个潜在的安全隐患。电厂专工感叹：“这种核心板卡，平时不显山不露水，真到出问题的时候，才知道它的分量。你们提供的不仅是备件，更是给我们吃了一颗定心丸。”
相关产品
IS200VTCCH1BAA / IS200VTCCH1CBC： 同系列VTCC板卡的不同版本或后缀，可能对应不同的固件版本、通道数量或认证地区。
IS200DTTC1B： 配套的DIN导轨式热电偶端子板，用于连接现场热电偶信号线至 VTCC板。
IS200TBTC1B： 配套的端子排式热电偶端子板，提供另一种接线方式。
IS200VTURH1B： 转速/涡流传感器输入板，同属Mark VI系统，用于采集键相、转速信号，常与VTCC板在同一机架内协作。
IS200VCRCH1BBC： VCRC通信继电器输出板，属于同一Mark VI I/O家族，负责输出控制指令。
DS200 系列： Mark VI系统的电源模块、控制器(如TMR控制器)等，构成完整的控制系统。
ToolboxST： GE Mark VI系统的官方组态、编程和诊断软件，用于对 IS200VTCCH1CBB 进行配置和维护。
安装与维护
安装前准备: 老哥，动这块板子之前，规矩比天大!第一，安全隔离。确保整个Mark VI机架的供电已切断，并执行好上锁挂牌(LOTO)程序。第二，防静电。务必佩戴好防静电手环，接触板卡前先触摸机架接地金属部分。第三，对号入座。仔细查看机架图纸，确认要插入的槽位编号(例如，Slot 5)，并检查该槽位的背板连接器是否完好、无针脚弯曲。第四，备好工具。需要一把合适的螺丝刀来紧固前面板螺钉。
维护建议: 日常巡检，就靠看那三个灯。每月最好用干燥的压缩空气或软毛刷，轻轻清除板卡散热片和周围积灰，确保散热良好。千万不要带电插拔! 任何板卡的安装或拆卸都必须在系统完全断电下进行。如果系统报警指示某块VTCC板故障，先别急着换板，通过ToolboxST软件连上去，看看具体的诊断信息，有时候可能是配置错误或端子板松动引起的假故障。定期备份整个控制器的配置，里面就包含了所有I/O板卡的参数设置，换新板后直接下装配置就能用。
产品保障
我们深圳长欣自动化设备有限公司，在工控备件圈里混了这么多年，深知像 GE IS200VTCCH1CBB 这种燃机核心板卡，客户要的不是便宜，是“万无一失”。我们承诺，所提供的每一块板卡，均来自可靠渠道，并经过严格的上电测试和通道通断测试，确保其硬件功能完好，固件版本清晰可查。我们不光提供产品，更提供基于多年现场经验的技术支持，帮您核对部件号、确认兼容性，避免因型号细微差别导致的停机风险。选择我们，就是选择了一个懂技术、重信誉的伙伴。无论您身处何方，遇到任何GE Mark VI系统备件的难题，都欢迎来我们平台www.cnplcdcs.com聊聊，咱们一起想办法。
Product Assurance:
At Shenzhen Changxin Automation Equipment Co., Ltd., we understand the criticality of every component within a turbine control system. A failure in a single I/O module like the GE IS200VTCCH1CBB can lead to significant operational disruption. Therefore, we treat the supply of such parts with the utmost seriousness.
Our commitment is to provide GE IS200VTCCH1CBB modules that are not only mechanically and electrically sound but also verified for compatibility with your specific Speedtronic Mark VI system revision. Each unit undergoes a rigorous pre-delivery inspection process, including visual examination, power-on self-test simulation, and channel continuity checks where possible.
We position ourselves as a technical partner, not just a vendor. Our team can assist with part number cross-referencing, firmware version confirmation, and integration advice, drawing from extensive field experience. We are dedicated to minimizing your downtime and operational risk by delivering reliable components backed by knowledgeable support.
Trust is the foundation of our business. When you source from us, you receive a product backed by integrity and a commitment to your success. For dependable support on your GE Speedtronic and other industrial automation spare parts needs, please connect with us through our platform at www.cnplcdcs.com. Let’s keep your critical processes running smoothly.
