产品简要说明

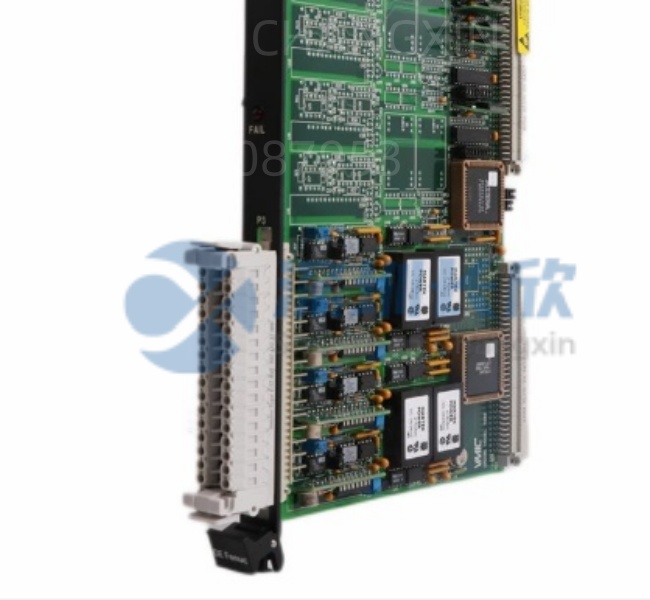

General Electric IC697VAL314：这款16通道高精度模拟量输入模块，是GE Series 90-70 PLC系统的“感知中枢”!支持软件配置为 ±10V 或 4–20mA 输入，16位分辨率，±0.1%高精度，每通道独立隔离，广泛用于温度、压力、流量等连续信号采集。-25℃~+60℃宽温设计，四级EMC抗扰，用在火电、水厂、冶金——让每一毫伏都真实反映现场状态!
输入类型：电压(±10V)或电流(4–20mA)
通道数：16路
精度：±0.1% of span
工作温度：-25°C 至 +60°C
General Electric IC697VAL314 技术规格
产品型号：IC697VAL314
制造商：General Electric(原 GE Fanuc Automation)
产品类型：高密度模拟量输入模块(Analog Input Module)
适用系统平台：GE Fanuc Series 90-70 PLC(兼容 IC697CPU7xx / CRU9xx 系列 CPU)
输入通道数：16通道(单端输入)
可选输入范围(通过跳线或软件配置)：
电压：±10 VDC(默认)
电流：4–20 mA DC(需外接 250Ω 精密电阻至端子)
分辨率：16位(65.536 counts)
精度：±0.1% of full scale(25°C)
共模抑制比(CMRR)：>120 dB
通道隔离：通道对背板地隔离(Channel-to-Backplane Isolation)
更新速率：典型 10 ms(全16通道扫描)
输入阻抗：
电压模式：>1 MΩ
电流模式：250 Ω(外接)
状态指示：绿色 POWER LED，红色 FAULT LED(过载/断线)
安装方式：插入 Series 90-70 标准 I/O 机架(如 IC697CHSxxx)
工作环境温度：-25°C 至 +60°C
防护等级：IP20(需安装于控制柜内)
认证标准：CE, UL 61010-1. CSA, RoHS
背板功耗：约 3.5 W
General Electric IC697VAL314 产品概述
在GE Series 90-70 这套面向中大型工业自动化的PLC平台中，IC697VAL314 是实现高精度过程监控的核心组件。它能将现场变送器输出的微弱模拟信号(如4–20mA压力信号或±10V位置反馈)转换为16位数字量，供CPU进行PID运算、趋势分析或安全联锁。
其最大优势在于灵活性与可靠性并存：
软件/跳线可配：同一模块既可接电压型传感器(如LVDT位移)，也可接电流型变送器(如压力、温度)，无需更换硬件;
高密度设计：16通道仅占一个标准I/O槽位，大幅节省昂贵的机架空间;
工业级鲁棒性：通过IEC 61000-4系列Level 4 EMC测试(如±4kV ESD、±2kV浪涌)，在变频器、电弧炉等强干扰环境中稳定运行。
尽管Series 90-70已逐步被PACSystems取代，但全球仍有数千套系统在役于关键基础设施。IC697VAL314 凭借其长期验证的可靠性，成为备件市场的“硬通货”。
主要特点和优势
✅ 16位高分辨率：65.536级量化，远超传统12位模块，适合精密控制(如轧机厚度调节)。
✅ 双模式输入：通过内部跳线或软件，灵活切换电压/电流输入，适应不同现场仪表。
✅ 通道级故障诊断：FAULT LED亮起表示某通道超量程、断线或短路，快速定位问题。
✅ 高共模抑制：>120dB CMRR，有效抑制长距离信号线引入的地电位差干扰。
✅ 宽温宽压运行：-25℃冷启动无延迟，+60℃满载不降额，适应严苛工业环境。
✅ 支持热插拔(需CPU固件支持)：更换模块无需停机，提升系统可用性。
The GE IC697VAL314 is a high-density, 16-channel analog input module for the Series 90-70 PLC platform, delivering 16-bit resolution and ±0.1% accuracy for critical process measurements. With software-configurable ±10V or 4–20mA inputs, per-channel isolation, and robust -25°C to +60°C operation, it provides reliable signal acquisition in power, water, metals, and OEM applications. Though part of a legacy architecture, its field-proven performance ensures continued relevance in industrial automation worldwide.
应用领域
火力/水力发电厂：锅炉汽包水位、主蒸汽压力、凝汽器真空度监测
城市供水/污水处理：进水流量、滤池液位、加药浓度闭环控制
冶金轧钢：轧辊间隙、液压缸位置、冷却水温度反馈
化工过程：反应釜压力、储罐液位、管道流量计量
OEM机械设备：注塑机料筒温度、印刷机张力、测试台数据采集
选型指南 / 购买建议
✅ 确认系统兼容性：仅适用于 Series 90-70 机架(如 IC697CHS001/002/003)，不兼容 newer PACSystems RX7i。
✅ 电流输入接线：使用4–20mA时，需在模块端子外接 250Ω ±0.1% 精密电阻(将电流转为1–5V)。
✅ 机架电源匹配：确保机架背板提供足够5V/24V电流(典型需 >1A @5V)。
⚠️ 警惕翻新件：正品 IC697VAL314 外壳印有清晰“GE FANUC” logo 和序列号，金手指镀金光亮，LED亮度均匀。拆机件常有氧化、划痕或标签模糊。
常见问题解答 (FAQ)
Q：能直接接4–20mA而不用外接电阻吗？
A：不能！ IC697VAL314 是电压输入型模块。4–20mA 必须通过外部250Ω电阻转换为1–5V后接入。
Q：支持HART通信吗？
A：不支持。它是纯模拟量输入模块，无法解析HART数字信号。需额外HART多路复用器。
Q：16通道是差分输入吗？
A：不是。为单端输入(Single-Ended)，所有通道共用一个模拟地(AGND)。
Q：能用于安全仪表系统（SIS）吗？
A：不推荐。Series 90-70 非安全PLC，IC697VAL314 无SIL认证。SIS应选用 GE Safety Manager 或 Triconex 系统。
客户案例分享
华北一家大型自来水厂，沉淀池液位原用12位模块，波动大导致加药过量。升级为 GE IC697VAL314 后，液位控制稳定性提升3倍，年节省絮凝剂成本超¥80万。“以前调PID像猜谜，现在曲线平滑如镜，” 自控工程师说，“这16位，值!”
相关产品
GE IC697VDA314：16通道模拟量输出模块(配套使用)
GE IC697MDL654：32点DC输入模块
GE IC697CHS001：5槽Series 90-70 I/O机架
GE IC697CPU782：高性能冗余CPU(支持VAL314)
Allen-Bradley 1771-IFE：AB PLC高精度AI模块(生态不同)
Siemens 6ES7431-7QH00-0AB0：S7-400 16AI模块(功能类似)
安装与维护
🔧 安装要点：
使用屏蔽双绞线(如 Belden 8761)，屏蔽层单点接机柜接地排
电压输入线远离动力电缆，最小间距30cm
首次上电前，用万用表确认无通道短路或超量程输入
