产品概述
这两个模块是GE在工业控制，特别是燃气轮机控制领域，两代主力DCS/PLC系统中的关键信号采集组件。它们虽然都姓“模拟量输入”，但分工明确，服务于不同的系统和测量需求。

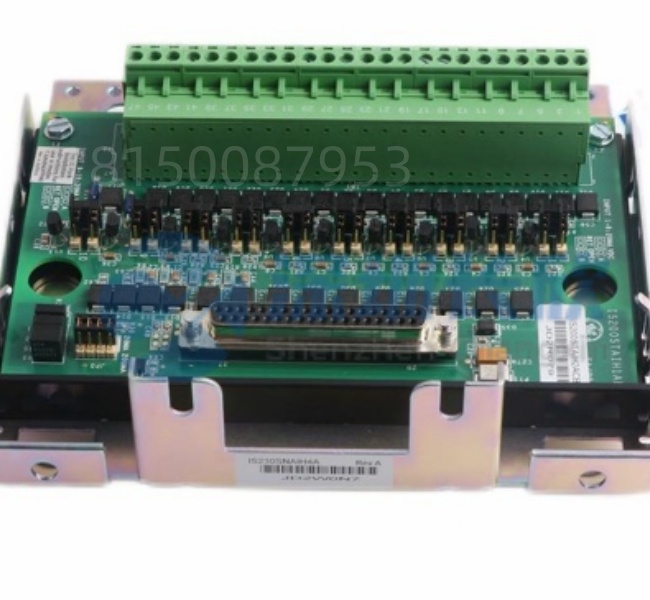

GE IS230SNAIH4A 是GE新一代Mark VIe 集成控制系统的标准模拟量输入模块。Mark VIe系统以其高可靠性、强大的处理能力和灵活的分布式架构，广泛应用于燃气轮机、蒸汽轮机和各种过程控制。IS230SNAIH4A在其中扮演着“通用感官神经”的角色。它能够接收工业现场最常见的标准模拟量信号——4-20mA电流环和±10V电压信号。这意味着几乎所有类型的变送器(压力、差压、流量、液位、阀门位置反馈等)输出的标准信号，都可以直接接入此模块。它的16个通道提供了较高的点位密度，每个通道都可以通过软件独立配置为电流或电压模式，并支持通道间隔离，有效防止信号串扰和地回路干扰，确保了在电厂复杂电磁环境下数据的准确性。
GE IS200STAIH2ACB 则是GE上一代Mark VI 控制系统(或Speedtronic Mark V系统的后续I/O)中专用于温度测量的“特种兵”。燃气轮机的控制极度依赖温度参数，特别是排气温度(TTXD)，它直接反映燃机效率和热负荷。IS200STAIH2ACB就是为直接连接热电偶而设计的。热电偶直接测量高温，输出的是微小的毫伏级电压信号，非常容易受干扰，且需要冷端补偿来修正参考端温度。此模块内置了针对热电偶非线性特性的高精度放大和调理电路，专门优化用于处理这些脆弱的小信号。其8个隔离通道可以连接多支热电偶，是监测燃机燃烧室、透平排气、轴承等关键部位温度的可靠接口。虽然它属于较早期的平台，但在全球大量在役的GE燃机上仍然是不可或缺的核心备件。
主要特点和优势
GE IS230SNAIH4A 的主要特点：
高密度与灵活性：16个可独立配置的通道，大幅提高了机柜空间利用率和系统集成度，减少了模块数量。
高精度与稳定性：16位分辨率和高精度设计，确保过程变量的微小变化也能被准确捕捉，为高级控制算法(如燃机温控)提供可靠数据基础。
强大的抗干扰能力：通道间隔离和高共模抑制比，使其在强电磁干扰的燃机控制柜环境中也能稳定工作，避免信号失真。
与Mark VIe生态系统无缝集成：作为原生模块，其配置、诊断、校准完全在ToolboxST软件环境中完成，支持热插拔(在允许条件下)和在线诊断，维护方便。
通用性强：一种模块覆盖绝大部分标准模拟量输入需求，简化了备件库存和工程设计。
GE IS200STAIH2ACB 的主要特点：
热电偶信号处理专家：针对热电偶信号的低电平、非线性特性进行优化，内置高输入阻抗放大器和滤波电路，实现精确的温度测量。
通道隔离：8个通道相互隔离，防止因某支热电偶接地问题而影响其他通道的测量，保证了多点温度监测的独立性和可靠性。
支持高级诊断：通常可配合系统实现热电偶断偶检测，能及时识别传感器失效，避免控制系统基于错误温度数据运行，对燃机保护至关重要。
成熟的可靠性：作为久经考验的Mark VI系统组件，其在全球数千台燃机上的运行业绩证明了其极高的可靠性和耐久性。
专用性带来的优化：专为温度测量设计，在抗干扰、冷端补偿处理等方面比通用模块更有针对性。
共同优势：两者都体现了GE在重工业控制领域对可靠性、精度和鲁棒性的极致追求。它们的设计都考虑了工业环境的严苛性，是保障燃气轮机和关键过程安全、高效、稳定运行的基础硬件。
GE IS230SNAIH4A (Mark VIe Universal Analog Input) and IS200STAIH2ACB (Mark VI Thermocouple Input) are critical signal conditioning interfaces within their respective GE control system generations. The IS230SNAIH4A excels as a versatile, high-density 16-channel module for standard 4-20mA/±10V signals, offering superior channel-to-channel isolation and accuracy, which is fundamental for precise process control in the modern Mark VIe platform. The IS200STAIH2ACB is a specialized 8-channel module optimized for the low-level, non-linear signals from thermocouples, featuring isolated inputs and support for critical diagnostics like break detection. Both are engineered for extreme reliability in harsh environments like gas turbine control cabinets. While the IS230SNAIH4A represents the newer, more flexible architecture, the IS200STAIH2ACB remains a vital, proven component for temperature monitoring in the extensive installed base of Mark VI systems. Their design prioritizes signal integrity, system integration, and long-term dependability.
应用领域
这两个模块的核心应用领域高度重合，主要集中在重型燃气轮机电厂、联合循环电厂、工业驱动型燃机以及部分大型蒸汽轮机的控制与保护系统。
GE IS230SNAIH4A (Mark VIe) 应用：
过程变量采集：在燃气轮机控制中，用于采集进气压力、压气机排气压力、燃料流量控制阀位反馈、润滑油压等4-20mA信号。
辅助系统监控：用于电厂辅助系统的监控，如水泵出口压力、水箱液位、冷却水温度(经变送器转换后)、阀门开度等。
性能计算输入：为燃机的效率计算、热耗率计算等性能分析提供高精度的模拟量数据。
GE IS200STAIH2ACB (Mark VI) 应用：
高温直接测量：这是其最主要职责。直接连接热电偶，测量燃气轮机最关键的排气温度（TTXD），这是燃机负荷控制和保护的核心参数。
轴承温度监测：监测燃机发电机组的多个轴承温度(Turbine/Generator Bearing Temperature)，用于机械保护。
火焰温度监测：在部分应用中，用于监测燃烧室或锅炉的火焰温度。
其他高温点监测：如透平缸体温度、蒸汽温度等。
简而言之，IS230SNAIH4A更多地用于采集“经过变送器标准化后”的各类过程参数，而IS200STAIH2ACB则专门用于“原生”的高温温度信号采集。在同一个燃机控制系统中，它们通常协同工作，共同构成完整的监测网络。
第七部分：选型指南与注意事项
选型关键：首先也是最重要的是确定您的控制系统平台！
系统平台决定模块：
如果您的系统是GE Mark VIe 或 Mark Vie，您需要选用 IS230SNAIH4A 这类以“IS230”开头的I/O模块。
如果您的系统是GE Mark VI 或更早的Speedtronic Mark V(使用TI/IS200系列I/O)，您需要选用 IS200STAIH2ACB 这类以“IS200”开头的I/O模块。
两者物理接口、背板总线、配置软件均不兼容，不可互换使用。
信号类型匹配：
根据要测量的信号选择。测量压力、流量、液位等(输出4-20mA)选 IS230SNAIH4A。
直接测量高温(使用热电偶)选 IS200STAIH2ACB。
通道数量规划：统计所需点数，考虑适当余量。IS230SNAIH4A是16通道，IS200STAIH2ACB是8通道。
配套组件：这两个模块都需要专用的端子板（Termination Board） 进行现场接线。例如，IS230SNAIH4A需要配套如IS200TBAIH1C之类的端子板。务必确认模块与端子板的匹配性。
软件与配置：Mark VIe系统使用ToolboxST软件进行组态，而Mark VI系统可能使用Toolbox或更早的软件。模块的配置(如信号类型、量程、滤波、报警)均在软件中完成。
