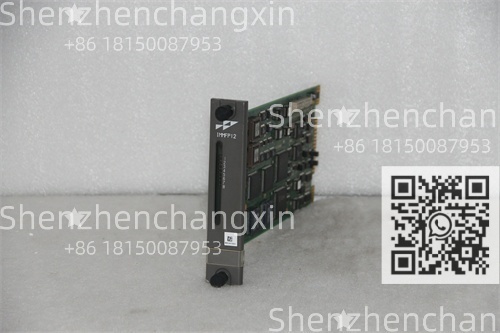

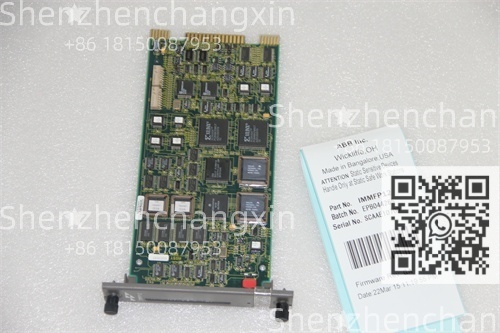

IMMFP12 技术规格
型号：IMMFP12
制造商：ABB(原属Bailey / INFI 90 系统)
产品类型：现场总线处理模块(Fieldbus Processing Module)
适用系统：ABB Symphony Plus、INFI 90、Network 90 DCS
功能定位：作为I/O子系统中的通信主站，管理多个串行或现场总线从站设备
物理接口：
1× 隔离型 RS-485(通过端子排或DB9.依底板而定)
电气隔离：≥500 V RMS
支持协议(取决于固件与组态)：
MODBUS RTU / ASCII(最常用)
Profibus DP(需特定固件版本与GSD文件)
ABB专有协议(如用于连接其他INFI 90模块)
通信参数：
波特率：300 bps – 115.2 kbps(可软件配置)
数据格式：7/8位数据，1/2停止位，奇/偶/无校验
从站容量：
最多支持 32个 MODBUS 从站地址
每个从站可配置多个寄存器读写任务
处理能力：
内置微处理器，独立处理通信任务，不占用主控制器CPU资源
支持周期性轮询与事件触发通信
冗余支持：
可配置为主/备冗余模式(需配合冗余控制器与底板)
LED指示：
RUN(绿色)：模块运行正常
COM(绿色闪烁)：通信活动
FLT(红色)：通信故障、配置错误、硬件异常
安装方式：插入INFI 90 I/O机架的通用槽位(通常需配合 IMMCI12 通信接口底板)
工作温度：0°C 至 +60°C
防护等级：IP20(需安装于控制柜内)
认证：CE, UL, cUL
IMMFP12 产品概述
ABB IMMFP12 是ABB INFI 90 / Symphony Plus 分布式控制系统（DCS） 中的核心智能通信模块，旨在将传统硬接线I/O系统升级为基于现场总线的开放式架构。它作为“通信代理”，代替控制器直接与现场智能设备对话，从而释放主CPU资源、减少电缆用量、提升系统诊断能力。
在大型火力发电厂中，IMMFP12 通过MODBUS RTU同时采集10台凝结水泵变频器的频率、电流、故障代码;在自来水厂加药间，它轮询pH计、余氯仪、电磁流量计，实现闭环投加;在天然气压缩机站，它通过Profibus DP连接智能阀门定位器，实时反馈阀位与诊断信息。凭借其协议灵活性、独立处理能力、DCS级可靠性，该模块成为全球数千套ABB DCS系统延长生命周期的“通信桥梁”。
主要特点和优势
✅ 解放主控制器CPU
通信任务由IMMFP12独立处理，主CPU仅读取已解析的数据块，提升整体扫描效率。
✅ 大幅减少硬接线
一台IMMFP12可替代数十点AI/DI/DO硬线，节省电缆、端子、施工成本。
✅ 多协议支持，开放集成
轻松接入ABB、Siemens、Rockwell、Yokogawa等厂商的智能设备。
✅ DCS级高可靠性
设计符合IEC 61508 SIL2要求，MTBF >150.000 小时，适合连续过程控制。
✅ 强大诊断能力
可上报从站离线、CRC错误、超时等详细故障信息至操作员站。
(英文 part)
The ABB IMMFP12 Fieldbus Processing Module enables ABB Symphony Plus and INFI 90 DCS systems to seamlessly integrate MODBUS and Profibus DP field devices—such as VFDs, smart valves, and analyzers—without burdening the main controller. By handling communication tasks independently, it reduces wiring complexity, improves system responsiveness, and enhances diagnostic visibility in power, water, and industrial process applications worldwide.
典型应用场景
电力行业：锅炉辅机(风机、泵)变频器监控
水与污水处理：加药系统智能仪表集成(pH、ORP、流量)
石油天然气：压缩机站智能阀门与压力变送器联网
化工装置：反应釜温度/压力多点采集(通过MODBUS温控器)
老旧DCS改造：将传统4–20mA系统升级为数字通信架构
选型与配置建议
✅ 必须搭配通信底板：如 IMMCI12(提供RS-485接口与背板通信)
✅ 组态工具：
使用 ABB Composer 或 Control IT Engineering Studio 配置从站地址、寄存器映射、轮询周期
数据通过 MFP Data Blocks 映射到控制器全局数据库
✅ 接线规范：
RS-485使用屏蔽双绞线(如Belden 3105A)
总线末端启用120Ω终端电阻
⚠️ 固件版本决定协议支持：订货时需确认是否支持Profibus DP(多数现场使用MODBUS RTU)
常见问题解答 (FAQ)
Q：IMMFP12 能同时支持MODBUS和Profibus吗？
A：不能。同一模块只能运行一种协议栈，需在组态时选择并加载对应固件。
Q：通信延迟高，如何优化？
A：1)减少单模块从站数量(建议≤16台);2)提高波特率(如38.4k → 115.2k);3)缩短轮询周期;4)避免长距离无中继(>1000米需加中继器)。
Q：FLT灯常亮，但接线正常，怎么办？
A：检查：1)从站地址是否冲突;2)寄存器地址是否超出设备范围;3)IMMFP12固件是否匹配组态;4)使用串口调试工具监听总线是否有响应。
相关产品
IMMCI12：通信接口底板(必需配套)
IMASI03：模拟量输入子模件(传统硬接线对比方案)
IMDSI22：数字量输入子模件
ABB AC 800M：新一代DCS控制器(IMMFP12不兼容)
MOXA MB3180：第三方MODBUS网关(用于非ABB系统替代方案)
安装与维护
安装：
插入INFI 90机架，配合IMMCI12底板
确保模块完全就位，锁紧卡扣
维护：
定期通过操作员站查看通信错误计数
清洁模块金手指(用无水酒精棉签)
备份组态文件(含MFP任务配置)
