ABB
UCD240A01：
AC 800M / System 800xA 系列：
通信接口：2× 隔离型RS-485/RS-422 + 1× RS-232(调试)
支持协议：Modbus RTU/ASCII, Profibus DP (Master/Slave), Allen-Bradley DF1. Siemens 3964R 等
一款高可靠性通用串行通信模块，专为严苛的工业环境设计。作为ABB AC 800M分布式控制系统 (DCS) 的关键通信扩展单元，它实现了主控系统与大量第三方设备(如变频器、智能仪表、老式PLC)的无缝集成，有效解决“信息孤岛”问题。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述

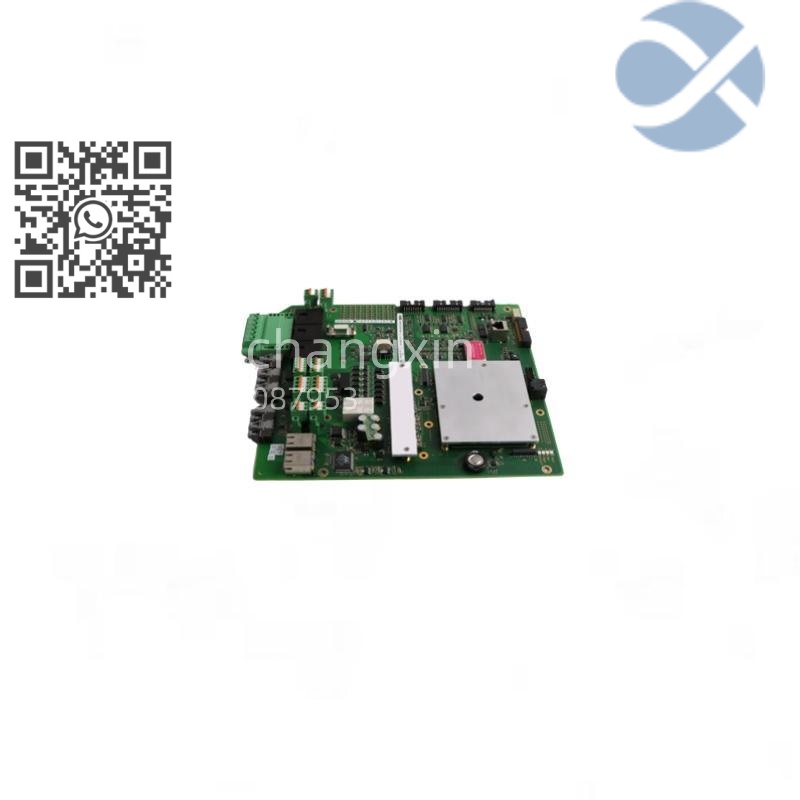

在大型工业自动化系统的演进过程中，新旧设备并存是常态——而ABB UCD240A01(订货号 3BHE022287R0001)正是为弥合这一代际鸿沟而设计的“工业翻译官”。作为AC 800M平台中功能最全面的串行通信扩展模块，ABB UCD240A01不仅是一个物理接口转换器，更是一个内置多协议栈的智能通信引擎。它可同时作为Modbus主站轮询数十台智能电表，又作为Profibus从站向西门子PLC上报机组状态，彻底取代了传统外挂式协议网关，简化了系统架构并提升了可靠性。
我曾参与多个千万吨级炼油厂和LNG项目的DCS集成，在那些混合了ABB、Rockwell、Siemens及国产设备的复杂环境中，UCD240A01成为不可或缺的“粘合剂”。在一个典型配置中，单块UCD240A01通过两个RS-485口分别连接：一路以Modbus RTU采集32台Danfoss变频器的运行参数，另一路以DF1协议与Allen-Bradley SLC500交换联锁信号。所有数据经AC 800M统一处理后送入800xA操作员站，实现全厂可视化。这种能力源于其专用通信处理器与ABB Communication Driver Library 的深度优化——普通串口服务器难以在如此高负载下维持低延迟与零丢包。ABB UCD240A01的设计哲学务实而高效：在工业现场，兼容性就是生产力。
技术规格
产品型号：UCD240A01
制造商：ABB
产品类型：通用串行通信接口模块(Universal Communication Driver Module)
通信接口 ：
2× 电气隔离 RS-485/RS-422(半双工/全双工可配)
1× RS-232(仅用于本地调试与固件升级)
波特率范围 ：300 bps 至 115.2 kbps(可软件配置)
支持协议 ：
Modbus RTU / ASCII(Master & Slave)
Profibus DP(Master or Slave，需授权)
Allen-Bradley DF1(Full Duplex / Half Duplex)
Siemens 3964R
自定义ASCII协议(通过ABB SDK开发)
最大从站数 ：Modbus Master 模式下支持最多 247 个从站(受轮询周期限制)
工作温度范围 ：0°C 至 +60°C
安装方式 ：插接于AC 800M CPU基座(如TB850)或扩展机架
电源消耗 ：+5 VDC，典型值 0.9 A
认证标准 ：CE, UL 61010-1. CSA, IEC 61000-4-4 (EFT immunity)
主要特点和优势
ABB UCD240A01的核心竞争力在于其“一卡多能”的协议灵活性与工业级鲁棒性。在过程工业中，一个通信中断可能导致整条生产线降负荷甚至停车。UCD240A01通过三点设计确保万无一失：首先是2500 VAC通道间隔离，彻底阻断地环路干扰;其次是硬件流控与FIFO缓冲，避免高速轮询时数据溢出;最后是协议状态机独立运行，即使AC 800M主CPU负载高，通信任务仍能准时执行。
双RS-485口可独立配置不同协议(如Port1=Modbus, Port2=DF1)
内置协议诊断LED(Tx/Rx/Error)，便于现场快速排障
通信数据自动映射至AC 800M全局变量，无需手动编程解析
支持在线修改波特率与从站地址，适应设备变更
与Control Builder M深度集成，通信状态可被HMI实时监控
在网络安全方面，虽然串行通信本身不具备加密能力，但UCD240A01可通过物理隔离(仅连接可信设备)与访问控制(限制主站IP)降低风险。其与PM866主控协同工作，构成了ABB 800xA系统“开放而不失安全”的通信策略重要一环。
The ABB UCD240A01 is a versatile serial communication module engineered to connect the AC 800M control system with a wide range of third-party devices in industrial environments. Featuring dual isolated RS-485 ports and native support for Modbus, Profibus DP, DF1. and other legacy protocols, it eliminates the need for external gateways—reducing points of failure and simplifying architecture. Its dedicated communication processor ensures deterministic data exchange even under high load, while seamless integration with Control Builder M allows automatic mapping of serial data to controller variables. Fully compliant with industrial EMC standards, the UCD240A01 delivers reliable interoperability for power, oil & gas, and manufacturing applications where legacy equipment must coexist with modern DCS platforms.
应用领域
ABB UCD240A01广泛应用于需要集成非ABB设备的混合自动化系统。例如，在电厂辅机控制系统中，它通过Modbus RTU采集锅炉给水泵变频器、冷却塔风机及水处理仪表的数据，替代了原有的多台串口服务器。同样，在老旧化工装置改造中，UCD240A01作为Profibus从站接入西门子PCS7系统，实现关键参数共享，避免了全厂DCS更换的巨大投资。
能源行业：火电厂辅机监控(变频器、智能电表、UPS)
石油化工：老旧PLC(如AB PLC-5、Siemens S5)数据集成
冶金矿山：轧机传动系统(TMEIC、ABB ACS800)状态采集
水务环保：第三方水质分析仪、加药泵控制器接入
设备制造：OEM机械配套AC 800M时连接客户指定品牌驱动器
特别适用于新建项目需兼容多品牌设备，或存量系统进行数字化升级而不淘汰现有资产的场景。
集成与配置要点
将ABB UCD240A01成功部署到AC 800M系统，关键在于正确使用Control Builder M中的通信驱动配置向导。所有协议参数(如从站地址、寄存器映射、轮询周期)必须通过图形化界面设置，禁止手动编辑底层配置文件。我在某海外EPC项目调试中曾因手动修改Modbus映射表导致字节序错乱，引发流量累计值异常，最终通过工具重建配置解决。
安装前确认CPU基座(如TB850)支持UCD240A01.并检查背板总线版本
RS-485总线必须在末端加装120 Ω终端电阻，防止信号反射
若使用Profibus DP，需单独购买通信协议授权包(通常随模块预装)
轮询周期建议≥100 ms，避免过载导致通信超时
固件升级必须通过RS-232口进行，且需专用升级工具(由ABB提供)
此外，尽管模块支持热插拔，但在运行中更换可能导致通信中断，建议在停机窗口操作。
生命周期与采购建议
ABB UCD240A01(3BHE022287R0001)目前处于成熟期（Mature） 阶段，作为AC 800M平台的标准通信扩展模块，ABB仍维持稳定供货。它主要适用于现有800xA系统的扩容、维护或关键备件储备，也常用于新项目中集成第三方设备。对于仍在运行大量Modbus或Profibus设备的客户，UCD240A01仍是保障系统互操作性的经济高效选择。
我们(深圳长欣)深知通信模块对系统连续运行的重要性。所有ABB UCD240A01均通过全球授权渠道采购，每一件到货产品都经过严格的全功能验证：包括双端口并发通信压力测试、协议兼容性验证(与主流变频器/PLC实测)、隔离耐压测试及Control Builder M配置握手。我们提供12个月质保，并承诺现货供应、快速交付，确保客户在紧急替换或项目交付时无供应链风险。二十余年的DCS服务经验让我们坚信：在自动化系统中，最可靠的集成，始于每一个精准的协议握手。
As a trusted partner for ABB automation infrastructure, we maintain a dedicated inventory of authentic UCD240A01 communication modules sourced through official channels. Every unit undergoes rigorous validation—including multi-protocol stress testing, EMI immunity verification, and interoperability checks with Rockwell, Siemens, and Danfoss devices—to ensure OEM-level performance. Our global logistics network guarantees traceable products, while our engineering team provides protocol configuration templates and lifecycle support. We deliver not just hardware, but seamless connectivity across your industrial ecosystem.
