产品概述

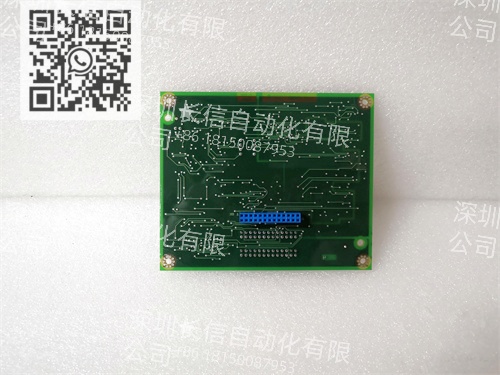

在ABB的顶级中压传动平台，如ACS 5000 和ACS 6000 系列变频器中，巨大的电能被精确地转换和控制，以驱动万吨巨轮的主推进电机、钢铁轧机的巨型电机或海工平台的关键负载。ABB 3ASC25H216A (DATX132) 正是这个庞大能量转换系统核心的“神经中枢”与“守护者”。它不是主控制器，也不是功率模块本身，而是位于两者之间的可编程门极驱动单元。
想象一下，主控制器发出了一个“开启”IGCT(集成门极换流晶闸管)或高压IGBT的指令。这个微弱的数字信号无法直接驱动高达数千安培的功率开关。DATX132驱动板 的核心使命就是将这个指令转化为一个能量充足、时序精确、电位隔离的强驱动脉冲，精准地施加到功率器件的门极上，控制其以纳秒级的精度开通和关断。更为关键的是，它还是一个“全天候哨兵”。它持续不断地监视着功率模块的“生命体征”：通过内置的传感器接口，实时采集直流母线电压、器件电流、芯片结温等关键参数。一旦检测到任何异常，如瞬间的短路电流、过高的温度或驱动电源欠压，它能在微秒级别内自主决策并执行保护，安全关断功率器件，防止故障扩大导致灾难性的“炸机”。这种将智能驱动、状态监测和硬件保护融于一体的设计，是ABB中压变频器实现高功率密度、高可靠性和长寿命的核心技术之一。每一块3ASC25H216A 驱动板，都是其对应功率模块的“专属大脑”和“贴身保镖”。
技术规格
订货号/型号：3ASC25H216A
板卡标识/代号：DATX132
制造商：ABB
应用平台：ACS 5000. ACS 6000 等系列中压传动/变频器
核心功能：可编程门极驱动、状态监测、实时保护
驱动对象：适用于特定的高压IGBT或IGCT功率模块(需具体配对)
关键特性：
门极驱动：提供高电流峰值、电气隔离的门极驱动信号，可配置开通/关断电阻(Rgon/Rgoff)以实现最优开关特性。
状态监控：集成电压、电流(Vce/sat或Tj测量)、温度检测电路。
保护功能：具备短路保护、过流保护、过温保护、驱动电源欠压保护等。
通信接口：通过光纤或电气接口接收来自控制板的PWM指令，并返回模块状态和故障信息。
供电：需要外部提供隔离的驱动电源(如+15V, -8V等)。
指示：通常带有LED状态指示灯(电源、运行、故障)。
主要特点和优势
ABB 3ASC25H216A (DATX132) 的核心优势在于其将高性能驱动、深度集成诊断与可配置性融为一体，为功率模块提供量身定制的智能控制与坚不可摧的保护。
首要优势是与功率芯片的深度匹配与优化驱动。与通用驱动方案不同，DATX132 是针对特定型号的ABB功率模块(如5SHX系列IGCT或5SXA系列IGBT)而专门设计的。其驱动电路的参数(如驱动电流强度、电压水平、开关速度)都经过ABB工程师的精细调校，与功率芯片的动态特性完美契合。这不仅能最大限度地发挥功率器件的性能潜力(降低开关损耗，提高效率)，还能有效抑制开关过程中的电压尖峰和振荡，提升系统的电磁兼容性(EMC)和长期可靠性。
其次，强大的实时诊断与保护能力 是保障系统安全运行的基石。该驱动板不仅仅是“执行者”，更是“监督者”。它通过退饱和检测、有源钳位 等先进技术，能在功率器件发生直通短路的数微秒内可靠识别并安全关断，这是防止故障扩散的第一道、也是最关键的一道硬件防线。同时，对模块温度的实时监控可以预防热过载，对驱动电源的监控确保了驱动信号的品质。所有状态和故障信息都通过高速光纤实时上报给主控制器，实现了功率单元级别的透明化健康管理，支持预测性维护。
此外，其关键特性还包括：
光纤通信实现完美电气隔离：采用光纤接收控制指令和发送状态信号，彻底隔离了高压功率侧对低压控制侧的电气和电磁干扰，确保了控制信号的绝对纯净和系统的极高抗干扰能力。
模块化与可维护性：作为独立的板卡，它可以在现场进行更换。当功率模块或驱动板自身发生故障时，可以单独更换，降低了维护成本和复杂性。
可编程性与灵活性：部分参数(如保护阈值、死区时间)可通过软件进行配置，以适应不同应用工况的需求。
Technical Overview in English
The ABB 3ASC25H216A (DATX132) is a sophisticated, programmable gate driver board designed specifically for high-power medium-voltage converters, such as the ACS 5000 and ACS 6000 series. It serves as the critical interface and protective brain for individual high-voltage IGBT or IGCT power modules.
Its primary function is to convert low-power PWM signals from the central controller into the high-current, electrically isolated gate drive pulses required to switch the power semiconductor with precise timing. Beyond driving, it performs comprehensive real-time monitoring of the power module’s key parameters, including DC-link voltage, device current, and junction temperature. The board incorporates advanced, hardware-based protection features like short-circuit and desaturation protection, which can safely shut down the power switch within microseconds in a fault event. Status and fault information are communicated back to the main controller via a reliable fiber-optic link. This integrated design of optimized driving, monitoring, and protection is essential for achieving the high efficiency, reliability, and availability demanded in critical medium-voltage drive applications.
应用领域
ABB 3ASC25H216A (DATX132) 的应用严格限定于采用ABB中压大功率变频/变流技术的工业与能源领域，是这些系统功率单元内部的核心部件。
在船舶电力推进系统中，ACS 6000 变频器驱动着庞大的推进电机。每个功率单元内的DATX132 驱动板，确保着IGCT功率模块按照推进控制的精确指令开关，将直流电转换为频率和电压可变的三相交流电，同时严密监控着每个模块的健康状态，保障船舶在远洋航行中的动力绝对可靠。在大型矿业，用于驱动球磨机或矿井提升机 的ACS 5000 变频器内部，此驱动板负责控制着巨大的转矩输出，并在负载剧烈波动或发生异常时，毫秒级响应以保护昂贵的功率单元。在能源领域，无论是大型水泵、风机的高压变频调速，还是柔性直流输电(HVDC Light)的换流阀，都能找到它的身影。
典型应用系统：
中压交流传动：ABB ACS 5000. ACS 6000. ACS 2000 等系列变频器的功率单元内。
工业大功率电机驱动：用于压缩机、轧机、破碎机、输送机等重型设备的调速控制。
特种电源与电能质量：大功率测试电源、有源滤波器、静止无功发生器的核心功率模块驱动。
集成与配置要点
集成3ASC25H216A (DATX132) 驱动板是一项高精度的技术工作，必须由经过专业培训的工程师操作，核心在于精确配对、安全安装和参数验证。
核心是精确配对：此驱动板必须与ABB指定的功率模块型号 配套使用。错误的配对会导致驱动参数不匹配，引发开关损耗激增、电压应力过大或保护失灵，瞬间损坏价值数十万的功率模块。在更换时，务必核实原有功率模块的型号，并确认DATX132 是其官方指定的驱动板。
安装与连接步骤：
静电防护：操作前必须佩戴防静电手环，所有操作在防静电工作台上进行。
安装对准：将驱动板小心地对准功率模块上的驱动接口插针，确保方位完全正确，然后均匀、垂直下压，直至完全就位并用固定螺丝紧固。任何错位或倾斜的安装都可能导致插针弯曲或接触不良，造成永久性损坏。
电气连接：
驱动电源：连接指定的、稳定的、隔离的驱动电源(通常为+15V和-8V)。电压不稳或纹波过大是驱动板和功率模块的常见杀手。
光纤连接：小心插入接收指令和发送状态的光纤头，确保连接牢固，光纤弯曲半径不能过小。
传感器连接：正确连接来自功率模块的电压、电流、温度传感器反馈线。
上电与调试：
初步检查：安装后，仔细检查所有连接，确保无短路、无松动。
驱动测试：在功率主回路不加高压的情况下，先给驱动板上电。通过上位机软件或测试工具发送测试脉冲，用示波器在驱动板的测试点测量输出到功率器件门极的波形，确认脉冲形状、幅值、上升/下降时间符合要求。
系统测试：在完成所有单元安装和静态测试后，按照变频器厂家规程逐步上电，进行空载和轻载测试，监控驱动板和功率模块的各项参数。
生命周期与采购建议
ABB 3ASC25H216A (DATX132) 是服务于特定一代ABB中压传动平台的专用驱动板，属于成熟且处于长期支持阶段的产品。鉴于其所配套的ACS 5000/6000 等变频器在全球关键工业领域有大量装机，且设备生命周期长达数十年，ABB将持续提供该备件的供应和技术支持。
采购建议：
故障维修：当变频器功率单元报出与门极驱动相关的故障，或诊断指向此板卡时，在确认功率模块完好的前提下，可考虑更换此驱动板。强烈建议从功率模块上读取其完整型号，并咨询专业人员以确认DATX132是否为正确配对型号。
预防性维护：对于运行环境恶劣或已达运行年限的备件，可作为关键备件进行战略储备。
特别注意：驱动板与功率模块是精密配对的。市场上可能存在不匹配的替代板或翻新板，其性能和可靠性无法保证。使用非配对或劣质驱动板是导致功率模块连锁损坏的最主要原因之一。
我们承诺：我们深知驱动板与功率模块匹配的极端重要性。所提供的每一块ABB 3ASC25H216A (DATX132) 均为原装正品，确保与指定功率模块的兼容性。发货前，每块板卡均会进行严格的基本功能测试，包括：外观与序列号检查、在专用测试工装上加电测试、验证电源电路、指示灯状态及关键信号点的静态电压，确保其无运输损坏且基本功能正常。我们为此产品提供12个月质保，并强烈建议由具备资质的技术人员进行安装调试。我们是您关键传动设备可靠的专业备件合作伙伴。
Service Commitment in English
Shenzhen Changxin Automation is committed to supporting the reliability of high-power industrial drives. We understand that the ABB 3ASC25H216A (DATX132) gate driver board is a critical, intelligent component that must be perfectly matched to its specific power module.
We supply only 100% genuine, factory-original ABB components. Our supply chain is rigorously managed to ensure authenticity and compatibility. Prior to shipment, each DATX132 board undergoes a comprehensive pre-delivery inspection. This includes visual inspection, verification of part and serial numbers, and powered functional testing on specialized fixtures to check basic power circuits, status LEDs, and key signal levels, ensuring the board is free from damage and electrically sound.
We back this product with a 12-month warranty and provide expert technical support for compatibility verification. Our goal is to be your trusted partner, providing not just a part, but the assurance of a perfectly matched, fully tested component that helps maintain the peak performance and safety of your critical medium-voltage drive systems.
