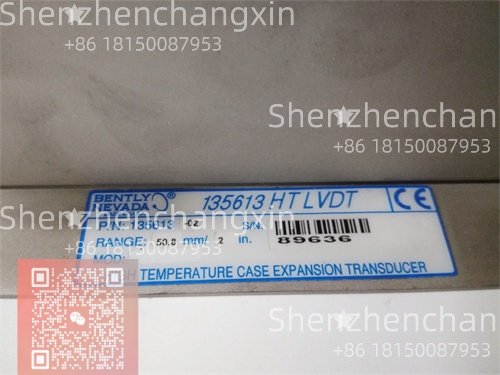

产品概述
在旋转机械状态监测领域，准确感知转轴的运动是预防灾难性故障的第一道防线。BENTLY 135613-02 便是这样一位精准的“哨兵”，它是本特利内华达公司生产的一体化8mm趋近式探头。这款探头将精密的感应线圈密封在坚固的不锈钢外壳内，并通过一根特定长度的同轴屏蔽电缆直接引出，构成了一个完整的传感单元。
135613-02 的核心功能在于将机械间隙（位移）的微小变化，转化为可供测量的电信号。其工作原理基于涡流效应：探头线圈由前置器驱动产生高频振荡电磁场。当此磁场作用于导电的金属轴表面时，会感应出涡流，而此涡流产生的磁场会反作用于探头线圈，改变其阻抗。这个阻抗变化与探头和轴表面之间的间隙存在确定的反比关系。前置器检测这一阻抗变化，并将其线性地转换成标准的-2V至-18V DC电压信号。因此，轴的每一点微小振动或位移，都会被实时、精确地捕获并传送至监测系统。探头与电缆的一体化设计，消除了现场连接点，极大地增强了信号完整性、抗干扰能力和环境密封性，特别适用于存在油污、高温和振动的恶劣工况。135613-02 是本特利庞大而成熟的8mm标准探头家族中的一员，其性能与可靠性在全球数以万计的关键机组上得到了严苛验证。
技术规格
产品型号：135613-02
制造商：Bently Nevada (A Baker Hughes Business)
所属系统：3300 XL 趋近式探头系统，兼容 3500. 7200 等其他本特利监测器。
探头类型：8mm 涡流趋近式探头（一体化电缆）
电气/性能参数：
灵敏度：7.87 V/mm (200 mV/mil)。这是整个探头-前置器系统的标准灵敏度。
线性范围：通常为 0.25 mm 至 2.3 mm (10 mils 至 90 mils)，在此范围内输出与间隙成高度线性关系。
频响范围：0 至 10 kHz (-3 dB)，满足绝大多数旋转机械的振动测量需求。
输出信号：与前置器配套，输出 -2V 至 -18V DC 的线性电压，对应间隙从最小到最大。
供电：由配套的3300 XL系列前置器(通常为-24V DC)驱动。
机械/物理参数：
探头直径：标准 8 mm 螺纹安装。
电缆长度：后缀“-02”通常指代一个特定的标准长度(如5米、9米等)，需结合具体产品手册确认。电缆为同轴屏蔽结构，带不锈钢编织网或铠装保护。
探头端部材料：通常为耐腐蚀的聚苯硫醚(PPS) 或类似高级工程塑料。
壳体材料：316不锈钢，耐腐蚀。
工作温度范围：
探头头部：标准型可达 +125°C，高温型可达更高。
电缆：-40°C 至 +150°C(取决于护套材料)。
防护等级：探头头部与电缆连接处为整体密封，防护等级通常达IP67 或更高。
主要特点和优势
BENTLY 135613-02 的优势源于本特利内华达在旋转机械监测领域数十年的技术领导地位，其设计旨在提供无与伦比的测量精度、长期稳定性和极端环境下的可靠性。
其核心优势是一体化设计带来的卓越信号完整性。探头与电缆的永久性连接，消除了现场可分离接头这个潜在的故障点(如松动、受潮、接触电阻变化)，确保了从感应点到前置器之间信号路径的最高稳定性。这直接带来了更高的信噪比和更一致的校准性能。工业级坚固性是另一大特点，不锈钢外壳和坚韧的电缆护套能够承受高温、高压、油污、化学品和机械振动，确保在燃气轮机、压缩机等严苛环境下的长寿命运行。
标准化与广泛兼容性：作为行业事实标准，8mm探头系统与海量的本特利前置器、延伸电缆和监测器完全兼容，极大简化了系统设计、集成和备件库存。
高精度与优异线性度：精密的线圈设计和制造工艺确保了优异的灵敏度(7.87 V/mm)和宽线性范围，为精确的振动和位移测量奠定基础。
即插即用，安装便捷：一体化设计减少了现场安装的组件数量和连接步骤，降低了安装复杂性和出错风险。
支持预测性维护：提供高质量、可靠的动态(振动)和静态(位置)数据，是进行频谱分析、趋势预测和早期故障诊断的核心数据来源。
Technical Summary (English):
The BENTLY 135613-02 is an 8mm eddy current proximity probe with an integral cable, a core component of the industry-standard Bently Nevada 3300 XL monitoring system. It is designed for non-contact measurement of shaft relative vibration, axial position, and Keyphasor signals in rotating machinery. Operating on the eddy-current principle, it converts minute changes in the gap between the probe tip and the shaft surface into a proportional electrical signal. The one-piece construction (probe and cable) ensures superior signal integrity, high immunity to interference, and robust environmental sealing. Key features include a standard sensitivity of 7.87 V/mm, a wide linear range, a frequency response up to 10 kHz, and industrial-grade durability for harsh operating conditions. It is a critical sensor for protecting and monitoring the health of turbines, compressors, pumps, and other vital machinery.
应用领域
BENTLY 135613-02 是所有大型、高速、关键旋转机械保护与状态监测系统的基石，其应用覆盖能源、油气、化工、冶金等核心工业领域。
在发电厂，它被密集安装在蒸汽轮机、燃气轮机的各个轴承处，监测轴的径向振动，是防止转子与静子摩擦、避免灾难性事故的主要保护。在石油天然气行业，离心式和往复式压缩机、燃气轮机驱动泵、膨胀机依赖其监测振动和轴向位移，以预防喘振、不平衡或推力轴承故障。在船舶推进、大型风机、关键水泵等设备上，它同样是监测机械健康、实现预测性维护不可或缺的“眼睛”。
核心设备：汽轮机、燃气轮机、压缩机、发电机、大型电机、风机、泵、齿轮箱。
测量参数：轴径向振动(主要应用)、轴轴向位移、偏心、键相/转速(需配合键相探头)。
核心角色：在上述所有应用中，135613-02 是将物理运动转化为电信号的一次传感元件。对于维护而言，当探头因老化、绝缘损坏、头部磨损或电缆破损导致故障时，使用同型号探头进行更换，是恢复监测通道功能、确保机组保护系统有效的标准且关键的维护操作。
集成与配置要点
安装和更换趋近式探头是一项精密工作，必须严格遵守规程，任何偏差都可能导致测量误差甚至损坏设备。
安装与更换步骤：
安全与准备：确保机组完全停机，执行上锁挂牌(LOTO)。确认新探头型号(包括长度、温度等级)与原探头一致。准备好合适的安装套筒、千分尺、扳手和探头校验仪。
拆卸旧探头：记录旧探头的安装深度(从套筒端面到轴表面的距离)。小心断开前置器端接头，从电缆桥架中抽出旧电缆，最后从套筒中旋出旧探头。
安装新探头：
机械间隙设定：这是最关键的一步。使用千分尺精确设定探头端面与轴表面之间的安装间隙(又称“探头间隙”)。对于振动测量，通常将目标间隙设定在线性范围的中点附近(例如，对于0.25-2.3mm的线性范围，目标值常设为1.27mm/50mils)。通过旋转探头调整其在套筒内的深度，并用千分尺在轴上直接测量，直至达到目标值，然后锁紧固定螺母。
电缆布线：按原路径敷设电缆，确保远离强电动力线以减少干扰，并使用扎带固定。避免电缆过紧弯曲(最小弯曲半径通常为探头直径的5-10倍)。
电气连接：将探头电缆接头清洁后，牢固连接到前置器的输入端。
系统校验与验证：
通道校验：更换探头后，必须使用TK-3E或同等精度的探头校验仪对整个测量通道(探头+前置器)进行校验。
间隙-电压曲线验证：将探头对准校验仪的金属靶盘，缓慢旋转千分尺改变间隙，同时用高精度万用表测量前置器输出电压。验证其在整个线性范围内(从-2V到-18V)是否符合标准的7.87 V/mm灵敏度，并记录线性度。
监测器设置：在3300 XL等监测器上，输入已设定好的探头间隙值和探头灵敏度(通常为7.87 V/mm)，系统会自动计算并设定电气零点和量程。
功能测试：在控制室，通过监测器施加模拟的振动信号，验证显示值、报警设定点及继电器输出动作是否准确无误。
生命周期与采购建议
135613-02 所代表的8mm一体化探头是本特利内华达最经典、应用最广泛的产品之一，拥有极长的产品历史和持续的生产支持。虽然具体型号的细节(如电缆材料、接头样式)可能随技术演进而更新，但核心的电气和机械接口保持着长期稳定性。
采购决策的核心是确保测量精度与系统兼容性：
新项目设计：可采用此型号，但建议咨询本特利最新产品目录，了解是否有性能更优(如更高温、更耐腐蚀)的替代型号。
现有系统维护：采购135613-02 主要用于对故障探头进行原位更换。必须确保新探头的型号、电缆长度、接头类型、温度等级与原件完全一致。不同长度电缆的电容差异在精密测量中需被考虑。
校准与测试是必须步骤：即使购买原厂新品，安装前也应进行校验。若从第三方专业供应商采购翻新件，必须索取包含灵敏度、线性度和温度漂移测试的校准报告，这是衡量其性能是否达标的关键证据。
质量与来源：强烈建议从本特利原厂或其授权分销商采购，以获得100%的性能保证。如果选择专业的第三方翻新商，务必确认其具备完整的探头测试和校准能力(拥有TK-3E等标准设备)，并能提供详细的测试数据。
我们深刻理解涡流探头作为保护系统“第一道防线”的重要性。对于BENTLY 135613-02.我们提供的不仅是产品，更是经过验证的测量精度保障：
专业翻新与测试：我们对每一支探头进行外观检查、绝缘测试，并在标准校验仪上绘制完整的间隙-电压曲线，确保其灵敏度、线性度和量程完全符合本特利规范，并提供校准证书。
系统兼容性保证：我们确保提供的探头在电气和机械接口上与您的3300 XL等前置器完全匹配。
技术与售后支持：我们提供安装指导，并可协助解决现场校准中遇到的问题。
我们的目标是成为您关键机组状态监测体系中最可靠的传感器供应商，用经得起校验的数据，守护您设备的安稳长满优运行。
