BENTLY NEVADA

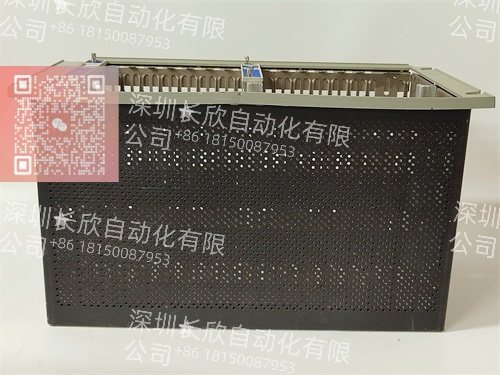

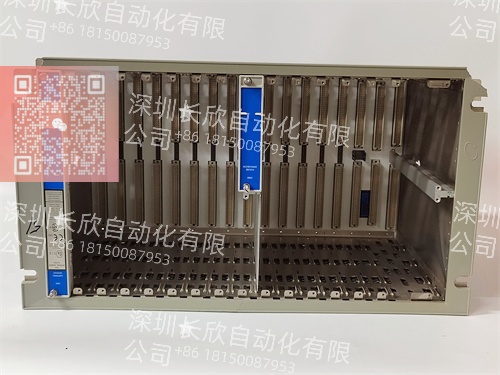

3500/05-01-02-00-00-01：
3500/05系列（RIM – Rack Interface Module）：
通信协议：RS-485 Modbus RTU（从站）
继电器输出：2路Form C干接点（系统OK / 模块故障）
一款高可靠性框架接口模块，专为严苛的工业环境设计。作为BENTLY NEVADA 3500机械保护系统 (MPS) 的核心管理单元，它提供系统级通信、状态监控、硬件看门狗及关键报警输出，是实现API 670合规与远程诊断的必备组件。原装正品，全面测试，现货供应，提供专业技术支持。
产品概述
在BENTLY NEVADA 3500机械保护系统中，所有监测卡(如振动、转速、位移)和输出卡(如继电器)都依赖一个“中枢神经”来协调运行、上报状态并对外通信——这就是3500/05框架接口模块（RIM）。型号 3500/05-01-02-00-00-01 是该系列中功能最完整的版本，不仅承担背板数据汇聚与电源管理职责，还集成了Modbus RTU通信接口和两路关键继电器输出，使其成为连接3500系统与上位DCS、PLC或SCADA的桥梁。其核心价值在于将原本封闭的保护系统“开放化”，同时通过硬件看门狗（Watchdog） 和模块健康自检机制，确保即使在软件卡死等极端情况下，仍能输出“系统失效”信号，满足功能安全要求。
我曾在欧洲一座大型乙烯装置的压缩机保护系统中部署此模块。原3500系统仅本地报警，操作员需到电子间查看状态。加装3500/05-01-02-00-00-01 后，通过Modbus RTU将所有通道振动值、报警状态、模块健康度实时上传至DeltaV DCS，实现集中监控;更关键的是，其“System OK”继电器接入SIS系统，一旦3500框架死机(如因固件异常)，SIS立即触发二级保护。三年内，该继电器成功捕获两次潜在框架故障，避免了非计划停机。BENTLY 3500/05-01-02-00-00-01 的真正意义，不在于“传数据”，而在于“让保护系统可被信任、可被集成、可被兜底”。
技术规格
产品型号：3500/05-01-02-00-00-01
制造商：BENTLY NEVADA (a Baker Hughes company)
产品类型：框架接口模块(Rack Interface Module, RIM)
通信接口 ：RS-485(半双工)，隔离型
通信协议 ：Modbus RTU(从站模式)
波特率范围 ：1200 至 115200 bps(可配置)
继电器输出 ：2路 Form C(SPDT)干接点
• Relay 1：System OK(正常时闭合)
• Relay 2：Module Fault(故障时闭合)
触点容量 ：2 A @ 30 VDC / 250 VAC
看门狗定时器 ：硬件级，超时自动触发System OK断开
工作温度范围 ：0°C 至 +65°C
安装位置 ：3500框架固定槽位(通常Slot 3)
认证标准 ：CE, UL, CSA, API 670 compliant
主要特点和优势
BENTLY 3500/05-01-02-00-00-01 的工程优势体现在其“系统级可靠性”与“开放性”的完美平衡。一方面，它通过独立硬件看门狗电路监控整个3500框架的运行心跳——若主CPU卡死超过预设时间(通常2–5秒)，无需软件干预，直接断开“System OK”继电器，向外部安全系统发出最高优先级故障信号;另一方面，其Modbus RTU接口以标准化方式暴露数百个数据点(如通道值、报警标志、模块温度)，使第三方系统无需专用驱动即可集成，大幅降低IT/OT融合成本。
硬件看门狗确保“失效安全”(Fail-Safe)行为
System OK继电器符合IEC 61508 SIL2要求
支持全3500 I/O模块状态轮询与诊断上报
可配置寄存器映射，灵活匹配DCS数据需求
前面板LED指示通信活动、系统状态与故障
The BENTLY NEVADA 3500/05-01-02-00-00-01 transforms the 3500 system from a standalone protector into an integrated, intelligent node within the plant-wide safety architecture. Its hardware watchdog provides a last line of defense against software faults—critical for compliance with API 670 and IEC 61508. Meanwhile, the Modbus RTU interface enables seamless data flow to DCS or historians without proprietary gateways. In high-availability environments like refineries or power plants, where visibility and fail-safe behavior are non-negotiable, the RIM module ensures the protection system is not just reliable, but also transparent and accountable.
应用领域
BENTLY 3500/05-01-02-00-00-01 广泛应用于需要将3500机械保护系统深度集成到工厂控制与安全体系的场景，尤其适用于新建或改造项目中对API 670第5版合规有明确要求的场合。
石油化工(主压缩机、反应器搅拌器的保护系统集成)
电力行业(汽轮发电机组ETS与DCS联动)
LNG与天然气处理(透平驱动设备的状态上传与联锁)
钢铁与冶金(TRT发电机组的远程健康监测)
老旧3500系统现代化改造中的通信与安全增强
特别值得注意的是，在SIL2/SIL3等级的安全仪表系统(SIS)中，System OK继电器常被用作“保护系统可用性”验证信号，构成“保护之上的保护”。
集成与配置要点
将BENTLY 3500/05-01-02-00-00-01 集成到3500框架中，必须使用3500 Configuration Software进行参数设置。关键配置包括：Modbus从站地址、波特率、寄存器起始地址映射表，以及看门狗超时时间。一个常见陷阱是忽略RS-485终端电阻——在长距离(>50 m)或多节点总线上，必须在末端启用120 Ω终端电阻，否则通信易受反射干扰。此外，“System OK”继电器逻辑为故障安全型：正常时闭合，框架失电或死机时断开，因此在SIS回路中应采用“断开即跳闸”设计。
使用屏蔽双绞线(如Belden 3105A)连接RS-485接口
确保DCS侧Modbus主站轮询周期 ≤ 看门狗超时时间(建议≤1秒)
继电器输出线应与动力电缆分离敷设，最小间距30 cm
定期通过Configuration Software读取RIM自诊断日志(如通信错误计数)
在FAT中必须验证：强制CPU卡死 → System OK继电器释放 → SIS动作
在一次中东燃气轮机项目中，我们曾因未设终端电阻导致Modbus在高温时段频繁丢包。加装后，通信稳定性达99.999%——这印证了：在工业通信中，物理层决定成败。
生命周期与采购建议
BENTLY 3500/05-01-02-00-00-01 目前处于成熟期 (Mature)。作为3500系统的标准通信与管理模块，Baker Hughes仍在全球范围内供货，并广泛用于新项目及备件替换。因其在API 670合规中的关键作用，该型号强烈推荐用于所有新建或升级的3500保护系统。
深圳长欣作为BENTLY NEVADA专业供应商，确保所供3500/05-01-02-00-00-01 均为原厂全新或严格翻新件。每块模块均经过全功能验证：包括Modbus全寄存器读写测试、System OK继电器动作验证、看门狗超时触发测试及72小时老化运行。我们提供12个月质保、现货快速交付，并配备熟悉3500系统架构与API 670标准的工程师团队，可协助客户完成通信调试、SIS回路审核及合规文档支持，确保“集成无忧，审计无惧”。
For operators managing critical turbomachinery, the BENTLY NEVADA 3500/05-01-02-00-00-01 is the linchpin that connects local protection to enterprise-wide safety and visibility. We source only authentic units and validate each against real-world operational stresses—including communication integrity under EMI and fail-safe relay response. With expert support and rapid delivery, we ensure your 3500 system isn’t just monitoring machinery—it’s actively safeguarding your entire operation, reliably and transparently. When compliance and continuity are paramount, trust the module that makes protection systems truly accountable.
