ABB

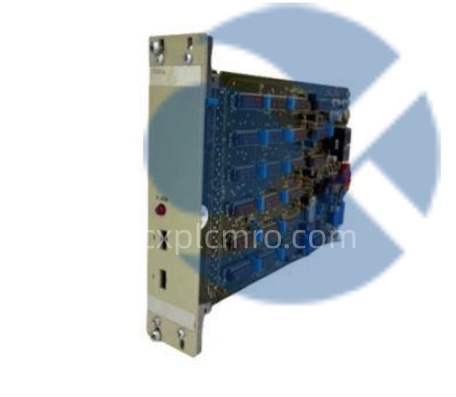

BC810K02（订货号：3BSE022460R1）：
AC 800M 通信模块系列：
通信协议：Profibus DP/PA（双通道，独立配置）
传输速率：9.6 kbps – 12 Mbps
一款高可靠性工业通信模块，专为严苛的自动化环境设计。作为ABB AC 800M 控制器和 System 800xA 分布式控制系统（DCS） 的关键组件，它提供确定性、冗余兼容的Profibus连接能力，支持主站或从站模式。原装正品，全面测试，现货供应，提供专业技术支持。

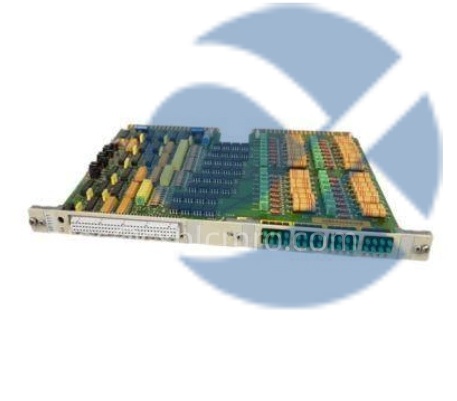

产品概述
在现代流程工业中，控制系统的“神经末梢”延伸至成百上千台现场设备——而 ABB BC810K02 正是连接这些设备与中央控制器的“高速神经通路”。作为 ABB AC 800M 自动化控制器的标准通信扩展模块，BC810K02(订货号 3BSE022460R1)并非普通网卡，而是深度集成于 System 800xA 架构中的智能Profibus接口单元。其核心价值在于：通过双独立通道实现高可用通信，即使一条总线故障，另一条仍可维持关键设备数据交换，确保生产连续性。
我曾参与一个大型炼油厂常减压装置的DCS升级项目，原有单通道Profibus网络因电磁干扰频繁导致阀门定位器离线，引发塔压波动。更换为 ABB BC810K02 后，利用其双通道能力构建了“主备分离”架构：通道1连接安全关键设备(如紧急切断阀)，通道2连接常规仪表(如温度变送器)。当通道2受干扰时，安全回路完全不受影响。更关键的是，BC810K02 支持 Profibus PA 直接连接本安型现场设备(通过耦合器)，省去了传统DP/PA网关，简化了拓扑并降低了延迟。这种将冗余性、协议灵活性与系统集成度结合的设计，使 BC810K02 成为石油、化工、电力等高要求行业的标准配置。
技术规格
产品型号：BC810K02
订货号：3BSE022460R1
制造商：ABB Ltd.(现 Hitachi Energy)
适用控制器：ABB AC 800M 系列(PM86x, PM85x 等)
通信协议：Profibus DP / Profibus PA(软件可配)
通道数量：2 个独立电气隔离通道
传输速率：9.6 kbps, 19.2 kbps, 93.75 kbps, 187.5 kbps, 500 kbps, 1.5 Mbps, 12 Mbps
最大从站数：每通道最多 126 个(含中继器)
电气隔离：通道间及通道对背板 ≥500 VAC
诊断功能：LED 指示电源、运行、通信、故障;支持在线诊断(通过 Control Builder M)
工作温度：0°C 至 +60°C
电源：由 AC 800M 背板供电(+5 VDC)
安装方式：插入 AC 800M CPU 机架的 I/O 扩展槽
认证标准：CE, UL, cUL, IEC 61508 SIL 2(用于安全相关通信)
主要特点和优势
ABB BC810K02 的真正优势在于其双通道独立性与系统级集成能力。不同于某些“双口但共享控制器”的模块，BC810K02 的两个Profibus通道拥有独立的ASIC芯片和收发器，物理与逻辑完全隔离——这意味着一个通道短路不会影响另一个通道运行。同时，它深度集成于 Control Builder M 工程工具中，用户可直接在AC 800M程序中调用GSD文件、配置I/O映射、监控从站状态，无需额外驱动开发。
双独立Profibus通道：支持主/主、主/从、从/从混合配置，灵活适配复杂网络拓扑。
原生Profibus PA支持：通过标准耦合器(如 AK-PA)直接连接本安现场设备，简化布线。
SIL 2 兼容：可用于安全仪表系统(SIS)中非安全但需高可靠性的通信链路(如状态上传)。
无缝800xA集成：自动同步设备标签、报警与历史数据至 System 800xA 操作员站。
The ABB BC810K02 (3BSE022460R1) is a dual-channel Profibus communication module engineered for the AC 800M controller within the System 800xA architecture. Featuring two electrically isolated Profibus DP/PA interfaces, it enables high-availability network designs—critical for oil & gas, chemical, and power applications. Fully integrated into Control Builder M, it supports master or slave operation up to 12 Mbps, with native PA connectivity for field devices. Certified for SIL 2 environments and backed by comprehensive diagnostics, the BC810K02 ensures robust, deterministic data exchange between controllers and thousands of field instruments.
应用领域
ABB BC810K02 几乎出现在所有基于 System 800xA 的大型流程工业项目中。例如，在LNG接收站的卸料臂控制系统中，它通过Profibus PA连接数十台本安型位置开关和压力变送器，实时反馈臂位状态;在燃煤电厂的脱硫系统中，双通道分别管理石灰石浆液泵(DP)和pH分析仪(PA)，实现高效协同。其高可靠性也使其成为老旧DCS改造中替换西门子 CP342-5 或 Rockwell 1785-BCM 的理想选择。
石油与天然气：井口控制盘(RTU)、管道计量站、FPSO过程控制
化工与制药：反应釜群控、CIP/SIP系统、原料罐区管理
电力行业：锅炉辅机监控、脱硝(SCR)喷氨控制、水处理
水与废水：大型泵站、膜处理系统、污泥脱水单元
老旧系统升级：替代早期 BC810 或 CI854 模块，提升带宽与诊断能力
特别值得注意的是，在涉及 IEC 62443 网络安全要求的项目中，BC810K02 的确定性通信特性(无IP层)使其天然具备抗网络攻击优势，常被用于隔离安全关键子网。
集成与配置要点
成功部署 ABB BC810K02 的关键在于理解其在AC 800M机架中的槽位规则与GSD文件管理。我在一个化肥厂项目中曾因未加载正确的GSD文件，导致Profibus PA设备无法识别。此类问题可通过规范工程流程避免。
槽位限制：仅可安装于 AC 800M CPU 机架的 I/O 扩展槽(通常为槽位2–7)，不可用于远程I/O站。
GSD文件管理：必须在 Control Builder M 中导入各从站设备的GSD文件，并分配唯一站地址(1–126)。
终端电阻设置：每个Profibus网段首尾设备必须启用120Ω终端电阻，否则通信不稳定。
固件版本匹配：模块固件需与 AC 800M CPU 固件兼容，建议使用最新稳定版。
经验提示：投运前务必执行“Network Diagnostics”功能——通过 Control Builder M 查看每个从站的通信状态、错误计数和实时I/O数据，这是验证网络健康度的黄金标准。
生命周期与采购建议
ABB BC810K02 (3BSE022460R1) 目前处于成熟期（Mature），Hitachi Energy 仍将其列为 AC 800M 平台的标准供货产品，广泛用于新项目及全球备件市场。鉴于 System 800xA 在能源与重化工领域的庞大装机量(超10万套系统)，该模块在未来10–15年内将持续保持高需求。对于关键装置，建议储备至少1–2块备件。
深圳长欣作为 ABB/Hitachi Energy 授权备件服务商，对 BC810K02 实施全流程质量管控。我们所供应的每一台模块均经过：
原厂渠道验证(确保全新未拆封)
外观及金手指检测
上电自检(LED状态确认)
双通道Profibus环回测试(配合模拟从站)
GSD识别与I/O映射验证
72小时老化运行
所有产品提供 12个月质保，并附带 固件版本报告 与 兼容性清单，确保客户“即换即通，零调试风险”。常备现货，支持全球紧急交付。
For operators of ABB’s System 800xA and AC 800M platforms, the BC810K02 is more than a communication card—it’s a critical enabler of field connectivity and system resilience. We source only authentic units and validate each through rigorous functional testing, including dual-channel integrity checks and GSD compatibility verification. Backed by a 12-month warranty and expert technical support, our service ensures your Profibus network remains operational, secure, and ready to support continuous production—when reliability matters most
