产品概述
在大型电站或流程工厂的核心控制层，分散控制系统（DCS）的“大脑”做出决策，而其“四肢”——各种阀门、电机、泵的启停——则由数字量输出（DO）模块来精确执行。EMERSON 1C31129G03正是艾默生Ovation™这一业界领先DCS平台中，负责驱动这类关键开关量负载的“强健四肢”。在Ovation高度模块化、分布式的I/O架构中，它通常被安装在靠近工艺设备的远程I/O站内，作为连接数字控制逻辑与物理动作的最后一道可靠接口。
其核心使命是将脆弱的低电平电子控制信号，无失真、无延迟地转换为足以驱动工业现场强电负载的、安全可靠的开关动作。DCS控制器发出的“启动泵A”或“打开阀门B”的指令，通过高速网络抵达I/O站，最终由1C31129G03模块内部对应的继电器执行“闭合”或“断开”操作。这个看似简单的动作背后，是工业级可靠性的极致要求：模块必须具备强大的电气隔离能力，以抵御现场电机启停、浪涌、接地故障引入的干扰，防止其串扰回控制系统，导致“雪崩式”故障；其继电器触点必须具备足够的负载能力和电气寿命，以承受成千上万次甚至上百万次的可靠动作。因此，1C31129G03的价值，在于它作为控制系统与强电世界之间的一道“物理防火墙”和“功率放大器”，以确定性的方式，将控制策略转化为实际的设备动作，保障生产流程的安全、有序执行。
技术规格

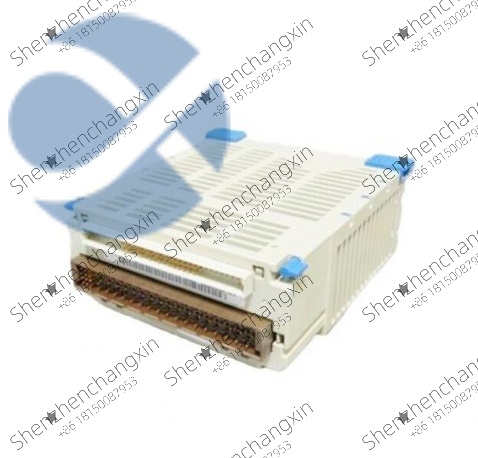

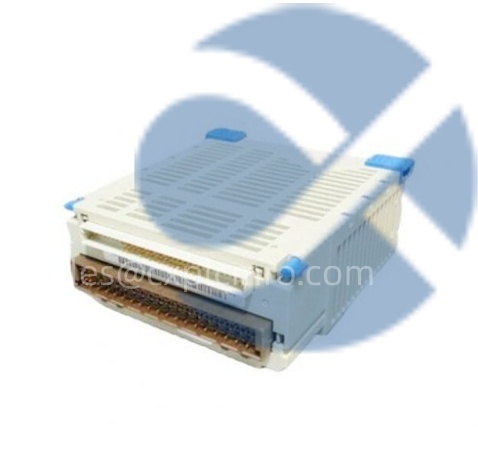

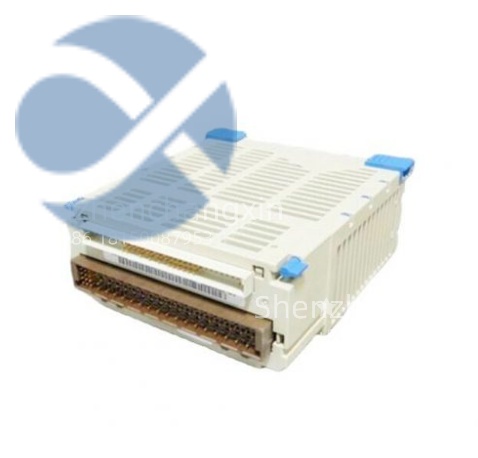

产品型号：1C31129G03
制造商：Emerson Process Management(艾默生过程管理)
产品类型：Ovation DCS数字量输出(DO)模块
输出类型：16路干触点继电器输出(Form C或Form A，具体取决于配置)
触点额定值(典型)：30V DC/2A，125V AC/0.5A(阻性负载)
通道隔离：通道间及通道对系统总线间电气隔离，隔离电压通常为1500Vrms
响应时间：接通与断开时间通常在毫秒级
输出状态指示：每通道配有LED指示灯，显示逻辑输出状态
兼容性：插入Ovation标准I/O基板，通过背板与Ovation控制器通信
电源要求：由Ovation I/O基板通过背板供电
工作温度：0°C至60°C(标准工业控制柜环境)
认证：符合相关工业安全与EMC标准(如cULus，CE)
主要特点和优势
EMERSON 1C31129G03的核心优势在于其为高可靠性开关控制应用所提供的、经过工业验证的坚固设计和易于维护的架构。首先，其基于继电器的干触点输出形式提供了无与伦比的通用性和安全性。与电子式固态输出相比，继电器触点完全电气隔离，无漏电流，可安全驱动交流（AC）或直流（DC）负载，从24VDC的电磁阀到120VAC的指示灯皆可适用。这种“无源”特性意味着它不会因自身故障而意外向现场馈电，为维护人员提供了更高的安全保障。
其次，卓越的电气隔离与抗干扰能力是其在恶劣工业环境中稳定运行的基石。高等级的通道间隔离确保了某一路输出负载侧的短路、过压或浪涌故障被严格限制在本通道内，不会影响模块上其他通道的正常工作，更不会通过背板危及控制器，实现了真正的“故障隔离”。这种设计对于需要高度可用性的关键过程（如电站辅机顺序控制）至关重要，它能将局部故障的影响降至最低。
高密度与模块化：16路输出集成于单个模块，优化了机柜空间，降低了每点成本，便于大规模DO点的集中布置与管理。
清晰的状态诊断：每通道独立的LED指示灯提供了快速、直观的本地位状态指示，极大地简化了现场调试和故障排查工作。
热插拔支持（在系统允许和配置下）：Ovation系统设计允许在不停机的情况下更换故障的I/O模块，这显著提升了系统的可维护性和可用性，减少了计划外停机时间。
与Ovation生态系统的无缝集成：作为原装模块，它与Ovation控制器、工程师站软件和诊断工具完美兼容，组态、调试和诊断流程标准化、高效。
Technical Overview:
The EMERSON 1C31129G03 is a 16-channel digital output module for the Ovation DCS platform.It functions as a robust interface between the control system’s logic and field actuation devices by utilizing relay contacts for switching.Its primary strength lies in its robust and isolated design.The Form C(or similar)relay contacts provide a versatile,voltage-agnostic switching capability for AC or DC loads,while the high level of electrical isolation between channels and to the system backplane protects the sensitive control system from transients and faults originating in the field wiring.This fault containment is critical for system reliability.
With per-channel status LEDs,troubleshooting is simplified.The module’s design is optimized for high-density applications common in power generation and process industries,where reliable on/off control of motors,valves,and indicators is essential.Its seamless integration into the Ovation architecture allows for easy configuration within the Ovation engineering tools and supports features like online module replacement(where configured),maximizing system availability and simplifying maintenance.
应用领域
EMERSON 1C31129G03的典型应用场景集中于需要大量、可靠开关量控制的流程工业，尤其是在火力发电厂和核电站的辅机程控系统中扮演核心角色。例如，在电厂的锅炉补给水处理车间，一套Ovation系统会控制数十台泵、风机、电动阀和搅拌器。多个1C31129G03模块负责执行“启动前置泵”、“开启反洗进水阀”、“启动罗茨风机”等命令。其高可靠性确保了水处理流程的自动、连续运行，为锅炉安全供水提供保障。在化工、冶金等流程行业，它同样广泛用于物料输送系统、顺序批量反应器的步进控制以及大型压缩机的启停与保护联锁。
电力行业（火电/核电）：锅炉吹灰、烟气脱硫（FGD）顺序控制、化学水处理、输煤程控、循环水系统、辅助车间的电机与阀门控制。
石油与化工：泵组的顺序启停、反应釜的进料/出料阀门控制、罐区装卸车系统、安全联锁系统（SIS）的最后执行层（当SIS独立时，DO通常属于BPCS）。
水务与市政：水泵的变频/工频切换控制、加药泵的启停、滤池的反冲洗阀门组控制、污泥处理系统的设备控制。
基础设施：楼宇自动化中的大型风机、水泵控制；隧道通风与照明控制。
集成与配置要点
成功集成1C31129G03模块，始于正确的硬件安装与安全的电路设计。模块必须正确插入指定的Ovation I/O基板槽位。外部负载供电与保护是重中之重。必须为每一路继电器输出配置独立的熔断器或断路器，以保护模块触点免受负载短路损坏。对于感性负载（如电机、电磁阀），必须在负载两端并联续流二极管（DC负载）或阻容吸收回路/压敏电阻（AC负载），以抑制关断时产生的感应电压尖峰，保护触点，防止电气噪声干扰。
软件配置在Ovation Developer Studio或相应组态工具中完成。在项目I/O数据库中定义对应的DO点，并将其与控制器逻辑中的输出变量关联。配置时需注意：
点的类型定义：正确配置为数字量输出，并关联到正确的硬件通道地址（模块、槽位、通道）。
故障安全状态：通常可配置为“输出保持”或“输出到预设安全状态”（取决于系统整体设计），这对于安全相关的控制回路尤为重要。
信号反相：根据需要设置逻辑“1”对应触点“闭合”或“断开”。
调试与维护关键步骤：
上电前检查：使用万用表检查现场接线，确保无短路、无接地，熔断器容量正确。
回路测试：在工程师站上强制某个DO点输出“1”，在现场用万用表测量对应继电器触点应闭合导通；强制输出“0”，触点应断开。同时观察模块上的通道指示灯是否对应点亮。
负载测试：连接实际负载（如中间继电器线圈），进行启停测试，验证整个控制回路的正确性。
定期维护：在计划停机期间，可模拟测试重要控制回路，检查触点动作是否正常，有无氧化或粘连迹象。
生命周期与采购建议
EMERSON 1C31129G03是Ovation DCS系统中一款成熟、经典且被广泛部署的数字量输出模块。从产品生命周期看，它处于“成熟期”(Mature)。尽管艾默生会推出更新的I/O产品系列，但Ovation平台因其卓越的可靠性和庞大的全球装机量，仍在电力、化工等关键行业拥有长期而稳定的应用。对于全球大量的Ovation系统用户而言，1C31129G03是至关重要的常规备件，其需求在未来相当长的设备生命周期内将持续存在。
对于采购决策，我们建议：对于现有Ovation系统的维护、检修或备件储备，1C31129G03是确保100%兼容性和可靠性的首选。在规划新项目时，工程师会根据项目规范选择最合适的I/O模块型号。采购时，务必高度重视产品的来源、新旧成色与功能完整性。继电器输出模块的触点寿命和接触电阻是关键指标，使用不当或翻新的模块可能导致触点粘连、接触不良，引发设备误动或拒动，造成非计划停机甚至安全事故。
我们（深圳长欣自动化）深知原厂品质备件对您关键过程安全稳定运行的重要性。我们提供的每一块EMERSON 1C31129G03模块，均通过专业的工业自动化备件供应链采购，确保其来源可靠，并优先选择状态良好的原装产品。在交付前，每件产品均会经过我们实验室的全面功能测试，包括：模块上电与自检、背板通信验证、以及对所有16路继电器通道进行带载通断测试，使用测试负载验证其触点动作是否正常、有无粘连、指示灯状态是否正确。我们为此产品提供12个月的质保期，并提供必要的技术资料支持。我们致力于成为您可信赖的DCS备件合作伙伴，为您的控制系统稳定运行提供可靠保障。
Service and Quality Commitment:
Reliable digital output modules are fundamental to safe plant operation.We source every EMERSON 1C31129G03 module through specialized industrial channels,focusing on unit history and functional integrity.Each module undergoes a rigorous pre-delivery verification in our facility.Our testing procedure includes powering the module on an Ovation-compatible test baseplate to confirm communication and basic diagnostics.The core of our test involves cycling each of the 16 relay channels with a simulated load,verifying clean contact closure and opening,correct status LED indication,and the absence of contact sticking or failure.This ensures the module is operationally sound for immediate deployment.
We support our products with a 12-month warranty.Our team can assist with compatibility verification.For critical spares like this,we aim to manage inventory to support urgent operational needs.Our goal is to be a reliable partner in your plant’s lifecycle management,delivering fully tested,high-integrity components that help maintain the safety and availability of your control system.
