产品概述

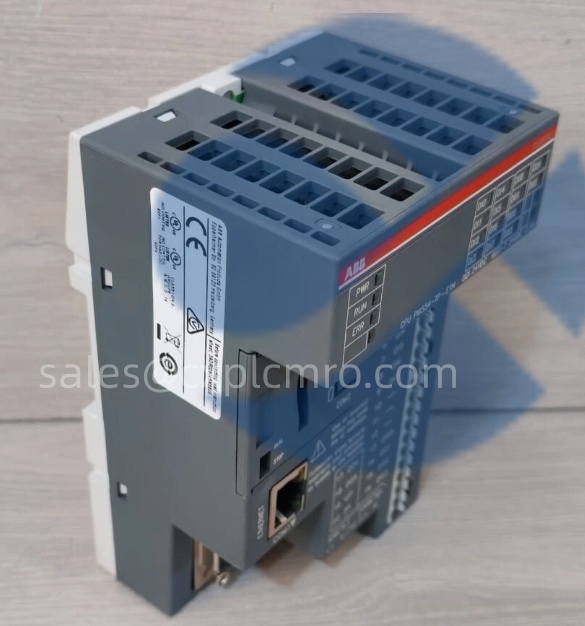

在现代机器自动化与小型过程控制领域，可编程逻辑控制器的选择不仅是关于逻辑处理，更是关于计算性能、通信能力和系统架构的未来适应性。ABB PM554-TP-ETH C1 1SAP120600R0071正是为满足这一需求而设计的核心大脑。作为ABB AC500 PM500系列中的高端紧凑型CPU，它将强大的32位处理器、128KB的用户程序内存与至关重要的原生工业以太网接口，集成在一个仅比标准I/O模块略宽的紧凑外壳内。这种设计理念意味着工程师不再需要为CPU单独配置昂贵的通信协处理器，就能轻松构建基于TCP/IP的网络化控制系统，这在工业物联网和智能制造的趋势下，已成为一项基础能力。
ABB PM554-TP-ETH C1的核心价值体现在“集成”与“性能”的平衡。其集成的以太网接口不仅用于连接上位编程软件（如Automation Builder），实现快速程序下载和在线监控，更可作为标准网络端口，支持Modbus TCP协议，与HMI、SCADA系统、其他智能设备（如变频器、视觉系统）或更高级的控制器（如ABB AC800M DCS）进行对等数据交换。而其TP后缀通常指代其配备了可拆卸的文本显示器接口，方便连接小型人机界面。128KB的程序内存对于采用IEC 61131-3标准（如LD、FBD、IL、ST、SFC）编写的中大型机器控制程序而言，提供了充裕的空间，足以应对包含复杂数学运算、数组处理、子程序库和大量注释的应用程序。从项目经验看，在包装机械、材料处理系统、智能测试台或小型水处理站等应用中，PM554-TP-ETH C1常常是兼具控制能力、通信需求和成本效益的最优解，它将以往需要多个模块才能实现的功能，浓缩为一个坚固可靠的独立单元。
技术规格
产品型号：PM554-TP-ETH C1
制造商物料号：1SAP120600R0071
制造商：ABB
产品类型：可编程逻辑控制器CPU模块
系列：AC500 PM500
处理器：32位
工作内存：128 KB(用于用户程序)
数据内存：64 KB(用于数据)
位指令执行时间：<0.1µs
集成接口：
1 x以太网(10/100 Mbps)，带RJ-45接口
1 x RS232/RS485(可通过软件切换)，9针D-Sub
1 x文本显示器接口(可拆卸)
I/O扩展：通过本地/远程I/O模块扩展
最大I/O点数：取决于配置，最多可扩展至上千点
编程语言：支持IEC 61131-3(LD,FBD,IL,ST,SFC)
编程软件：ABB Automation Builder
实时时钟：内置，带超级电容备份
电源：24 V DC
工作温度：0°C至+60°C
安装：DIN导轨安装
主要特点和优势
ABB PM554-TP-ETH C1 1SAP120600R0071的核心竞争力在于它将高端PLC的联网与处理能力，以紧凑、经济的形式交付，为机器制造商和系统集成商提供了构建高性能、未来就绪控制系统的强大基石。
首先，原生集成工业以太网接口是实现现代网络化控制的关键。与通过附加模块实现以太网功能相比，原生集成消除了额外的硬件成本、机柜空间占用和潜在的通信瓶颈。其以太网接口支持TCP/IP协议栈，可实现：
高速工程访问：通过Automation Builder软件进行快速的程序上传/下载和实时诊断。
OPC UA服务器功能（部分固件支持）：为更高级的MES/ERP系统提供标准化的数据访问接口，是迈向工业4.0的基础。
Modbus TCP客户端/服务器通信：轻松与支持该协议的第三方设备（如智能仪表、机器人、第三方HMI）进行数据交换，极大简化了系统集成。
Web服务器功能：可通过标准网页浏览器访问内置的Web页面，查看CPU状态、诊断信息和部分过程数据，便于远程维护。
其次，强大的处理能力与充裕的内存支持复杂应用。128KB的用户程序内存，配合高效的32位处理器，使得PM554-TP-ETH C1能够轻松处理包含多任务、结构化数据、复杂算法和大量注释的应用程序。其支持IEC 61131-3全系列编程语言，允许工程师针对不同控制任务选择最合适的语言——例如，用梯形图处理顺序逻辑，用功能块图处理过程控制，用结构化文本处理复杂的计算和数据处理。这种灵活性使得它能胜任从简单的继电器逻辑替代到复杂的运动控制辅助等多种角色。内置的实时时钟为事件记录、配方管理和时间触发控制提供了时间基准。
再者，模块化扩展与工程简便性加速项目交付。作为AC500家族的一员，该CPU可以无缝连接广泛的本地和远程I/O模块，以及各种现场总线主站模块（如PROFIBUS DP、PROFINET、CANopen），构建从小到大的分布式系统。其配置和编程均在Automation Builder这一统一的工程平台中完成，实现了从硬件组态、控制编程、HMI设计到驱动参数设置的全流程集成，大幅提升了工程效率，降低了不同工具间数据交换出错的风险。
Technical Overview
The ABB PM554-TP-ETH C1(1SAP120600R0071)is a high-performance compact PLC CPU modulefrom the AC500 PM500 series.It combines a powerful 32-bit processor,128 KB of user program memory,and integrated communication interfaces in a space-saving design.
A key feature is its onboard Ethernet port(10/100 Mbps),providing native connectivity for programming,HMI integration,and peer-to-peer communication via protocols like Modbus TCP.This eliminates the need for a separate communication module in networked applications.The CPU also includes a configurable RS232/485 serial port and supports extensive local and remote I/O expansion.
Programmed with ABB’s Automation Buildersoftware in full compliance with IEC 61131-3,it handles complex control tasks with ease.Designed for demanding industrial environments,the PM554-TP-ETH C1is an ideal controller for advanced machine automation,process skids,and other applications requiring robust processing,networking,and scalability.
应用领域
ABB PM554-TP-ETH C1 1SAP120600R0071的应用定位清晰：面向需要独立控制、复杂逻辑、高速处理及以太网通信的中高端单机设备与小型系统。
在包装机械行业，用于高速装盒机、贴标机、灌装机的核心控制，处理运动控制协同、视觉检测结果通信和配方管理。在物料处理领域，控制自动仓储系统、分拣机、输送线，通过以太网与上层WMS系统或机器人通信。在塑料加工机械，如注塑机、吹瓶机的辅助控制或小型机的主控，管理温度、压力和顺序动作。在水处理与环保领域，用于小型滤站、加药系统、泵站的控制，实现本地自动运行并通过以太网上传数据至中控室。在测试与实验设备，控制复杂的测试流程，采集数据并通过网络接口将结果传输至数据库。
其典型应用场景包括：
智能化单机设备：作为OEM设备的主控制器，提供强大的逻辑控制、数据处理和联网能力，提升设备附加值。
小型过程单元：控制一个完整的工艺段或小型生产线，如配料系统、清洗站。
分布式I/O主站：在大型系统中，作为某个区域的智能控制子站，通过以太网与主DCS/PLC通信，实现控制功能分散。
旧系统改造：替换老旧、扩展性差的PLC，提升系统性能并增加网络通信功能。
集成与配置要点
成功集成ABB PM554-TP-ETH C1需要对网络规划、硬件配置和软件工程有系统的理解。
网络规划与IP设置：这是利用其以太网功能的第一步。在上电前，应规划好CPU的IP地址、子网掩码和网关，确保其在工厂网络中唯一。通常首次连接可通过串口进行初始IP设置。物理连接使用标准网线，注意工业环境的干扰，必要时使用屏蔽线。如果网络中有多个设备，需规划好交换机、VLAN等网络拓扑。
硬件配置与接线：将CPU卡入DIN导轨，连接24V DC电源，注意极性。电源质量至关重要，建议使用隔离的稳压电源，并在靠近CPU处增加保护器件。通过可插拔的端子排连接本地I/O模块或扩展适配器。文本显示器接口用于连接特定的ABBPanel或第三方小型HMI。
软件工程流程（在Automation Builder中）：
创建新项目与硬件配置：创建AC500项目，在硬件目录中选择PM554-TP-ETH C1并拖入配置视图。系统会自动添加必需的电源和终端模块。添加所需的本地或远程I/O模块。
通信配置：在CPU属性中设置IP地址。配置以太网通道的通信协议，例如添加一个Modbus TCP连接，定义客户端或服务器参数及数据交换区。
编程：在程序组织单元中，使用IEC语言编写控制逻辑。合理利用任务配置来安排不同程序的执行周期和优先级。
下载与调试：通过以太网将硬件配置和程序下载到CPU。利用软件的在线监控、变量强制、断点调试等功能进行测试。充分利用系统的诊断缓冲区查看错误信息。
生命周期与采购建议
生命周期分析：ABB PM554-TP-ETH C1 1SAP120600R0071是ABB AC500 PLC系列中的主力中高端CPU型号。AC500作为ABB在PLC市场的战略平台，持续得到更新和发展。该CPU型号处于技术成熟、广泛应用和全面支持的阶段，既有大量新项目选用，也有庞大的存量市场。其集成的以太网功能使其生命周期得以延长，能够很好地适应当前的网络化控制需求。
采购建议：对于新项目选型或现有系统升级，PM554-TP-ETH C1是一个性能优异、未来兼容性好的选择。采购时务必提供完整型号和物料号。强烈建议从ABB授权分销商或信誉卓著的自动化产品供应商处采购原装正品。CPU是控制系统的核心，其稳定性、处理速度和长期可靠性至关重要。非原装或翻新件可能存在固件缺陷、内存错误或通信不稳定等隐患，可能导致整个系统运行异常，风险成本极高。
我们的货源与质量承诺：深圳长欣是工业控制核心部件的专业供应商。我们承诺所提供的每一台ABB PM554-TP-ETH C1 1SAP120600R0071CPU模块，均通过可追溯的ABB授权渠道采购，确保为100%原装正品，并提供完整的技术文档。每台CPU发货前，均需通过我们标准化的深度检测流程，包括：外观与接口检查、型号与固件版本核对、上电自检与通信测试（验证CPU可正常启动，完成硬件初始化，并能通过以太网和串口被Automation Builder软件识别和连接）。我们为此产品提供12个月质量保证。我们的技术团队可提供基本的选型与兼容性咨询。对于复杂的系统设计与编程，我们建议由经过ABB培训的工程师或系统集成商完成。
