产品概述
在流程工业自动化系统中，控制器不仅需要“感知”过程（通过AI），更需要“驱动”执行机构（通过AO）——如调节阀、变频器、加热器等。ABB GJR5253000R0100正是为此而设计的高性能16通道模拟量输出模块，属于ABB S800 I/O系列，专用于AC 800M控制系统。该模块将来自控制器的数字指令精确转换为标准工业模拟信号（4–20 mA或±10 V），实现对现场设备的连续、稳定控制。
GJR5253000R0100的核心价值在于“输出精度+通道独立性+系统可靠性”。在高温高压的反应器或长距离传输的管网中，任何输出漂移或通道串扰都可能导致产品质量波动甚至安全事故。该模块采用每通道独立的16位DAC（数模转换器）、强化电气隔离（≥500 VAC）和短路保护电路，确保即使某一路负载故障（如阀门线圈短路），其余15路仍能正常工作。其与ABB Control Builder M工程软件深度集成，支持在线量程标定、输出强制和故障诊断，极大提升调试与运维效率。
技术规格
项目参数
ABB订货号GJR5253000R0100
功能类型模拟量输出模块（AO）
适用系统ABB AC 800M+S800 I/O站（需TB820/TB840等底座）
输出通道数16路，独立、非复用
信号类型软件可配置：
•4–20 mA（默认，带开路检测）
•±10 VDC（需外部供电）
分辨率16位
精度±0.1%满量程（典型值，含线性度、增益与温漂）
负载能力4–20 mA：最大750Ω（ 24 VDC）
±10 V：最大5 mA输出电流
通道隔离通道间及现场侧至系统侧≥500 VAC RMS（加强绝缘）
短路保护是（自动限流，故障恢复后自动重启）
更新速率典型≤10 ms/通道（取决于总线周期）
供电由S800底板背板提供（+5 V,±15 V）；±10 V输出需外供±15 V
工作温度0°C至+60°C（符合IEC 60068-2）
安装方式插入ABB S800导轨底座（如TB840）
状态指示LED显示：模块状态、通信活动、组故障（如电源异常）
认证CE,UL 61010-1,IEC 61000-6-2/4（工业EMC）
主要特点和优势
✅16通道高密度设计：单模块驱动16台执行器，显著节省机柜空间与成本
✅软件可切换信号类型：无需更换硬件，通过Control Builder M动态配置为电流或电压输出
✅全通道独立隔离：杜绝地环路干扰，防止故障扩散
✅内置短路保护：任一输出短路不会导致模块宕机或影响其他通道
✅无缝集成AC 800M生态：支持在线强制输出（Force）、量程校准、HART设备配合（如AO→HART阀门定位器）
💡典型应用：在某大型LNG液化装置中，GJR5253000R0100同时控制16台关键调节阀的开度（4–20 mA信号）。由于模块具备高精度和强隔离，即便邻近大功率压缩机启停，阀门定位器仍能稳定响应，确保液化流程压力恒定。
应用领域
石油与天然气：调节阀控制、压缩机防喘振回路、火炬气流量设定
化工与制药：反应釜温度/压力控制、加料泵速度设定、pH调节
电力行业：锅炉燃烧器风门控制、给水调节阀、脱硝喷氨流量
水处理：加药泵频率控制、曝气风机转速设定
老旧系统升级：替代Bailey INFI 90或Advant OCS中的AO卡，实现平滑迁移
集成与配置要点
硬件安装：
必须安装在兼容的ABB S800 I/O底座（如TB840）
使用屏蔽电缆连接输出端子，屏蔽层在I/O柜内单点接地
软件组态（Control Builder M）：
在硬件树中添加GJR5253000R0100模块
为每个通道配置信号类型（4–20mA/±10V）、工程单位、量程上下限
启用“开路检测”以监控接线完整性
±10 V输出注意：
需从外部提供±15 VDC电源至模块指定端子（参考手册）
不适用于长距离传输（建议<10米）
冗余支持：
在冗余I/O配置中，需配对使用相同型号模块，并确保固件一致
调试建议：
使用万用表验证每路输出在0%、50%、100%设定点下的实际值
检查阀门定位器或变频器是否匹配信号类型（电流vs电压）
⚠️常见误区：将±10 V输出直接接入仅支持4–20 mA的设备，导致无动作；或忽略外供电要求，使电压输出失效。
生命周期与采购建议
ABB GJR5253000R0100目前处于成熟稳定期，是AC 800M系统中广泛使用的主力AO模块。ABB对其提供长期备件支持，适用于新项目扩容及存量系统维护。
深圳长欣自动化提供：
✅全新原厂库存（带ABB标签、序列号、出厂测试报告）
✅严格功能验证：包括16通道4–20mA/±10V输出精度测试、短路保护验证、Control Builder M识别
✅12个月质保+免费技术咨询
✅支持紧急空运（全球3–5工作日达）
每块模块均经过：
全通道输出精度校验（±0.1%FS）
通道间隔离电阻测试（>100 MΩ）
通信与强制输出功能验证
英文摘要（For International Clients）
The ABB GJR5253000R0100 is a 16-channel analog output module for the AC 800M DCS,delivering isolated 4–20mA or±10V signals with±0.1%accuracy.Designed for harsh industrial environments,it features per-channel isolation,short-circuit protection,and seamless integration with Control Builder M—ideal for driving control valves,VFDs,and actuators in oil&gas,power,and chemical plants.Genuine units available with full testing,warranty,and global shipping.
选择深圳长欣，选择放心，售后无忧 大量现货，当天顺丰发货！！！

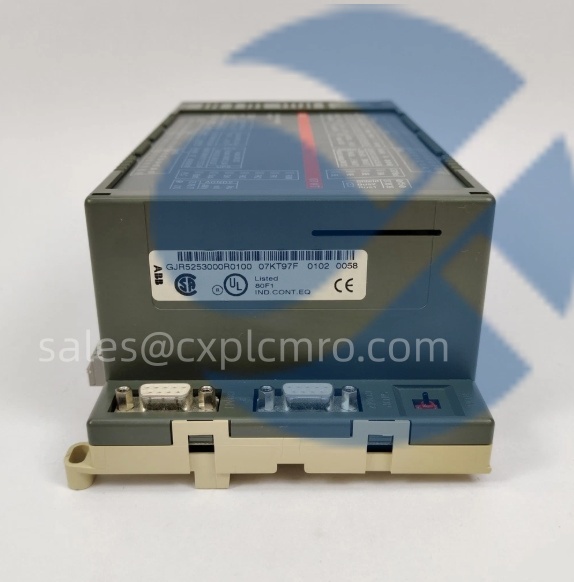

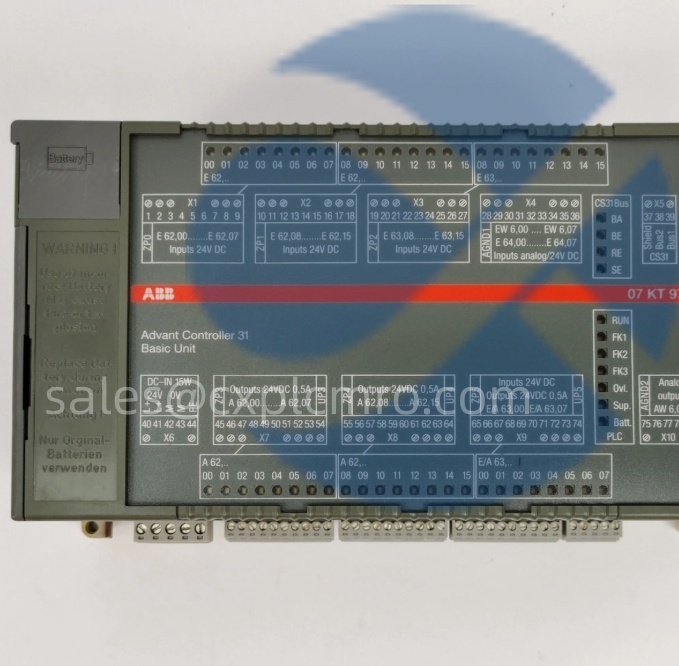

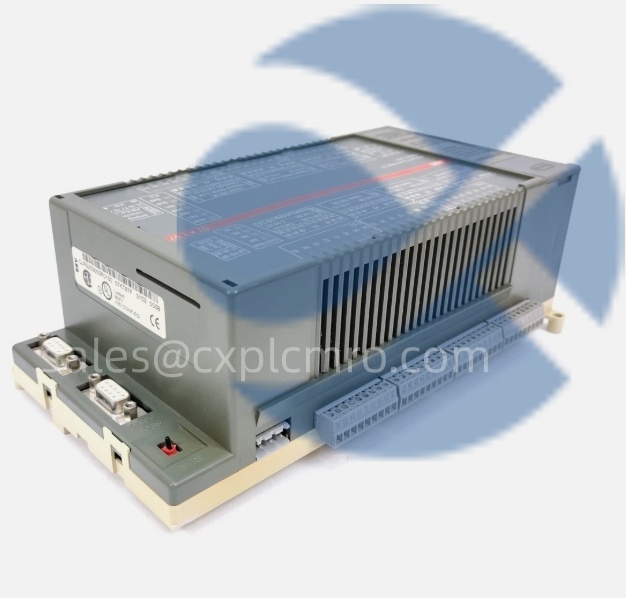

ABB GJR5253000R0100
