ABB AI835A技术规格
产品型号：AI835A
制造商：ABB
产品类型：高精度模拟量输入模块
所属系列：S800 I/O
兼容系统：Freelance,Symphony Plus,ABB Ability™System 800xA
通道数量：8路差分输入
可配置信号类型：
电流：0-20 mA,4-20 mA(需外接电阻)
电压：±100 mV,±1 V,±5 V,±10 V
热电阻(RTD)：Pt100,Pt1000,Ni100,Ni1000等(2,3,4线制)
热电偶(TC)：K,J,T,E,N,R,S,B,C型
模数转换分辨率：16位
精度：典型±0.05%of span(电压/电流信号)
通道更新时间：典型50 ms/所有通道
通道间隔离：是，通道对通道、通道对总线隔离
共模抑制比：>120 dB 50/60 Hz
工作温度：-40至+70°C
安装方式：安装在S800 I/O站的底座单元上(如SD832)

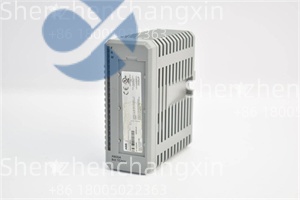

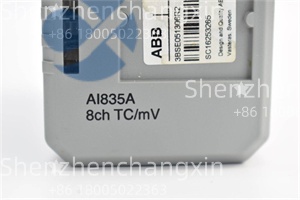

ABB AI835A产品概述
老铁，这ABB AI835A可不是普通的模拟量模块，它是ABB面向中高端混合过程控制市场的S800 I/O家族中的明星产品。你可以把它看作一个安装在现场I/O站里的“高精度数据采集卡”。它的核心使命是连接现场的模拟世界和系统的数字世界。它通过端子板接收来自现场仪表（如压力变送器、温度传感器）的连续模拟信号，然后利用内部的高精度模数转换器(ADC)和先进的信号调理技术，将这些微弱的、易受干扰的模拟信号转换成精确、稳定、抗干扰的数字数据，然后通过高速的S800现场总线（如Profibus DP）上传给上位控制器（如Freelance的AC 700F或AC 800M）。AI835A的卓越性能，确保了过程变量（如温度、压力）的测量值真实可靠，为高级控制策略（如PID调节）提供了坚实的数据基础。
主要特点和优势
这ABB AI835A的优势，突出体现在其“极高的精度”和“非凡的灵活性”。首先，其高达±0.05%的精度和16位的分辨率，确保了即使在测量微小变化时也能提供可信的数据，这对于精细化工、制药等对配方控制要求极高的行业至关重要。其次，它的八通道差分输入设计和强大的通道间隔离能力，能有效抑制共模噪声，防止现场信号间的相互串扰，在电气环境复杂的车间里表现尤为出色。
再者，它的信号适应能力极强，一块模块就能通过软件配置处理几乎所有常见的过程信号（mA、V、mV、TC、RTD），大大简化了工程设计、减少了备件种类。其宽泛的工作温度范围（-40°C至+70°C）使其能适应各种恶劣的安装环境。此外，它支持在线配置和诊断，维护非常方便。选择AI835A，就是为您的过程控制选择了一份“精准”与“可靠”的保障。
The ABB AI835A is a high-precision,8-channel analog input module from the S800 I/O family,designed for critical process applications in systems like Freelance and Symphony Plus.It excels at acquiring a wide range of signals—including millivolt/volt,current(4-20mA),thermocouple,and RTD—with high accuracy(typically±0.05%)and 16-bit resolution.Its key features include channel-to-channel isolation for superior noise immunity,software-configurable input types for maximum flexibility,and a wide operating temperature range.The module ensures reliable and precise data conversion,forming the trusted foundation for advanced process control and monitoring in industries such as chemical,pharmaceutical,and food&beverage.
应用领域
ABB AI835A的应用领域非常广泛，覆盖了所有需要高精度模拟量采集的过程工业。在化工行业，用于监测反应釜的温度和压力，确保合成过程安全可控。在制药行业，用于生物发酵罐的pH值和温度监控，保证药品质量。在水处理领域，用于精确测量水质参数（如浊度、余氯）。在食品饮料行业，用于控制杀菌温度和灌装量。凡是基于Freelance或Symphony Plus平台构建的自动化系统，其模拟量输入需求大多由AI835A这类模块来满足。它解决的是过程控制中对信号测量“高精度、高可靠性、高灵活性”的核心需求。
选型指南/购买建议
选型ABB AI835A时，首要确认您的控制系统平台是ABB的Freelance、Symphony Plus或兼容S800 I/O的800xA系统。关键点在于信号类型的规划：明确每个通道需要测量的信号类型（4-20mA？Pt100？K型热电偶？），因为这会影响后端端子单元（如TU847）的选型和跳线设置。还需确认其父级通信接口模块（如CI854）所支持的现场总线协议（如Profibus DP）与控制器匹配。采购时，请提供清晰的型号AI835A。强烈建议通过正规渠道采购原装正品，以保证精度和长期稳定性。
常见问题解答(FAQ)
问：AI835A模块的通道如何配置？
答：配置必须在ABB的工程软件（如Control Builder F或/或800xA工程工具）中完成。可以为每个通道独立选择信号类型、量程、滤波时间、断线检测等参数。配置后需编译并下装到控制器。
问：模块的“OK”指示灯闪烁或熄灭代表什么？
答：“OK”灯常绿表示模块正常。闪烁通常表示模块未正确配置、配置错误或与主站通信中断。熄灭则表示模块无电源或内部故障。需要结合软件中的诊断信息进行具体分析。
问：热电阻（RTD）测量应选择几线制接法？
答：对于高精度要求，强烈推荐使用3线制或4线制接法，这样可以消除引线电阻带来的测量误差。模块的端子单元支持这几种接线方式。
相关产品
S800 I/O底座单元（如SD832）：AI835A模块需要插入此底座。
S800端子单元（如TU847）：用于现场信号接线，与AI835A配套使用。
S800通信接口模块（如CI854-Profibus DP）：为AI835A提供网络连接。
Freelance AC 700F或AC 800M控制器：处理AI835A采集的数据。
工程软件：如ABB Control Builder F，用于配置整个系统。
安装与维护
安装前准备:安装或更换ABB AI835A模块，必须确保整个S800 I/O站的电源已关闭。确认底座单元（如SD832）的型号兼容。操作人员需佩戴防静电手环。在安装模块前，先完成端子单元（TU）的接线和跳线设置，确保与软件中的信号类型配置一致。
维护建议:日常维护主要是保持I/O站清洁、通风良好。定期通过工程师站软件检查模块状态和诊断信息。若某个通道数据异常，首先在端子单元处使用过程校准仪（如毫安泵、电阻箱）模拟标准信号，判断是现场仪表问题还是模块通道问题。严禁带电插拔模块。
